Disjuntores modulares (unipolares e multipolares)

Disjuntor 3P 32A Curva D 6/10kA 3M NGN332

Acessórios
Características técnicas
Documentos
Mais produtos

Descarregar ficha técnica

Complete seu sistema

Bloco diferencial tipo A-HI 3 produtos disponíveis
Barramento de fase modular 2 produtos disponíveis
Bloco diferencial tipo AC 4 produtos disponíveis
Tampa/tira de proteção para barramento de fase 1 produtos disponíveis
Bloco diferencial tipo AC/A-SEL 1 produtos disponíveis
Bloqueio das funções de bloqueio 1 produtos disponíveis

Características técnicas

Corrente nominal

32 A
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

15 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

10 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu AC IEC60947-2

10 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

10 kA
Corrente nominal a -15 °C

37,86 A
Corrente nominal a -10 °C

37,25 A
Corrente nominal a -5 °C

36,64 A
Corrente nominal a 0 °C

36,01 A
Corrente nominal a 5 °C

35,37 A
Corrente nominal a 10 °C

34,73 A
Corrente nominal a 15 °C

34,06 A
Corrente nominal a 20 °C

33,39 A
Corrente nominal a 25 °C

32,70 A
Corrente nominal a 30 °C

32 A
Corrente nominal a 35 °C

31,26 A
Corrente nominal a 40 °C

30,50 A
Corrente nominal a 45 °C

29,72 A
Corrente nominal a 50 °C

28,92 A
Corrente nominal a 55 °C

28,10 A
Corrente nominal a 60 °C

27,26 A
Corrente nominal a 65 °C

26,38 A
Corrente nominal a 70 °C

25,48 A

N.º de polos

3P
Curva

D

Número de módulos

3

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

6 kA

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso

Tensão nominal de funcionamento Ue

415 - 415 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Índice de proteção IP

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 70 °C

Potência total dissipada em IN

12,30 W

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

52,50 mm
Profundidade

70 mm

Documentos

Imagem do produto

Descarregar imagem NGN332

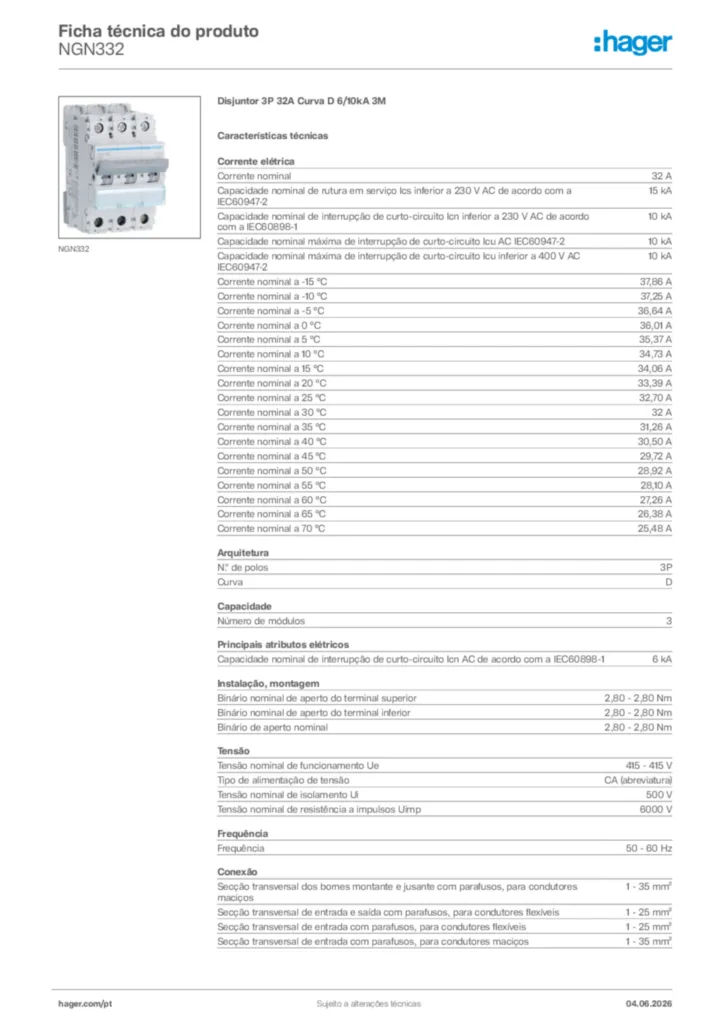

Ficha técnica do produto
