Disjuntor 2P 6A Curva D 6/10kA 2M NGN206

Name: NGN206
Brand: Hager
SKU: NGN2063

Produto de eliminação progressiva: entre em contato com seu distribuidor para verificar disponibilidade

Produtos complementares:

NSN206

Acessórios
Características técnicas
Valor ambiental
Documentos

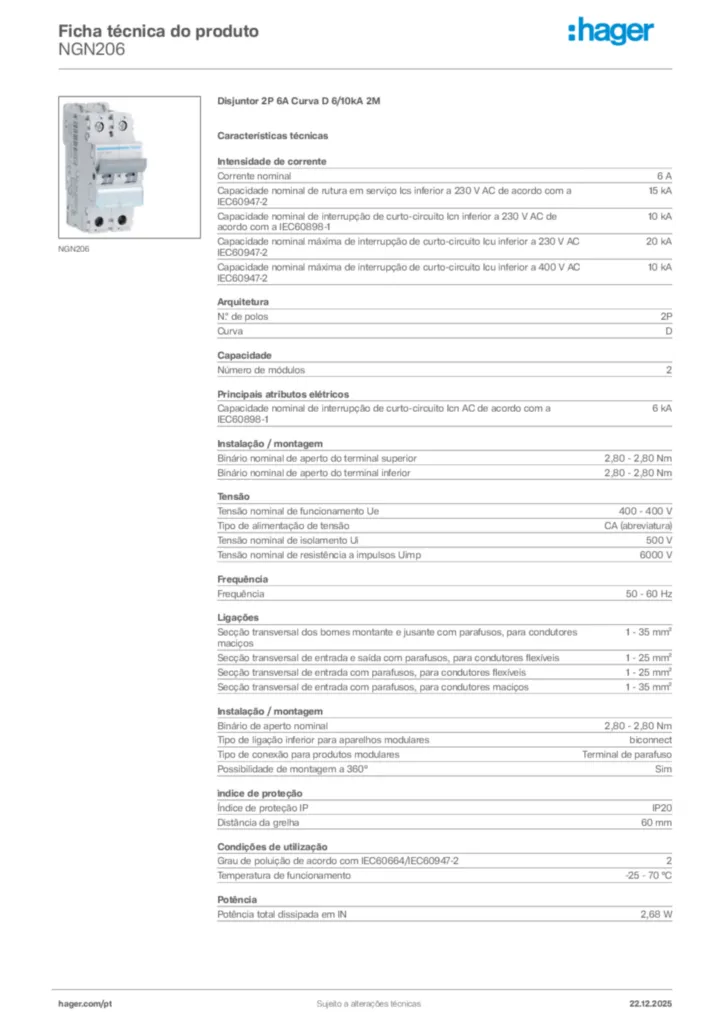

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Bloco diferencial tipo AC 7 produtos disponíveis
Bloco diferencial tipo AC/A-SEL 4 produtos disponíveis
Bloco diferencial tipo A-HI 2 produtos disponíveis
Barramento de fase modular 2 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis

Características técnicas

Corrente nominal

6 A
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

15 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

10 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

20 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

10 kA

N.º de polos

2P

Número de módulos

2

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

6 kA

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

400 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Índice de proteção IP

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Temperatura de funcionamento

-25 - 70 °C

Potência total dissipada em IN

2,68 W

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

35 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
