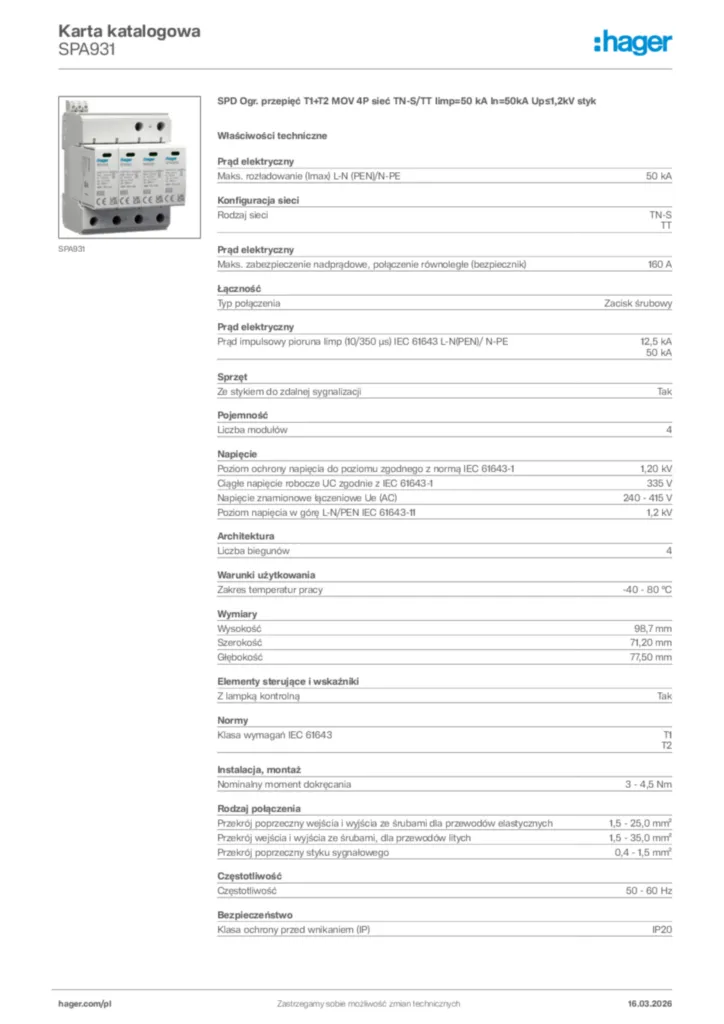

SPD Ogr. przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up≤1,2kV styk SPA931
EAN
3250615515186
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
1 475,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Ogranicznik przepięć Typ 1+2 2 dostępne produkty
Uzupełnij swój system
Specyfikacja techniczna
Konfiguracja sieci
-
Rodzaj sieciTN-S, TT
Prąd elektryczny
-
Maks. rozładowanie (Imax) L-N (PEN)/N-PE50 kA
-
Prąd impulsowy pioruna Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 50 kA
Łączność
-
Typ połączeniaZacisk śrubowy
Sprzęt
-
Ze stykiem do zdalnej sygnalizacjiTak
Pojemność
-
Liczba modułów4
Napięcie
-
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-11,20 kV
-
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1335 V
Architektura
-
Liczba biegunów4
Warunki użytkowania
-
Zakres temperatur pracy-40 - 80 °C
Wymiary
-
Wysokość98,7 mm
-
Szerokość71,20 mm
-
Głębokość77,50 mm
Elementy sterujące i wskaźniki
-
Z lampką kontrolnąTak
Normy
-
Klasa wymagań IEC 61643T1, T2
Instalacja, montaż
-
Nominalny moment dokręcania3 - 4,5 Nm
Rodzaj połączenia
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1,5 - 25,0 mm²
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1,5 - 35,0 mm²
-
Przekrój poprzeczny styku sygnałowego0,4 - 1,5 mm²
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu en-GB, fr-FR, de-DE, pl-PL 2021-05-18
PDF810,00 kB -
Wskazówki
Czy wiesz?
Ograniczniki przepięć w sezonie burzowym
PDF485,89 kB -

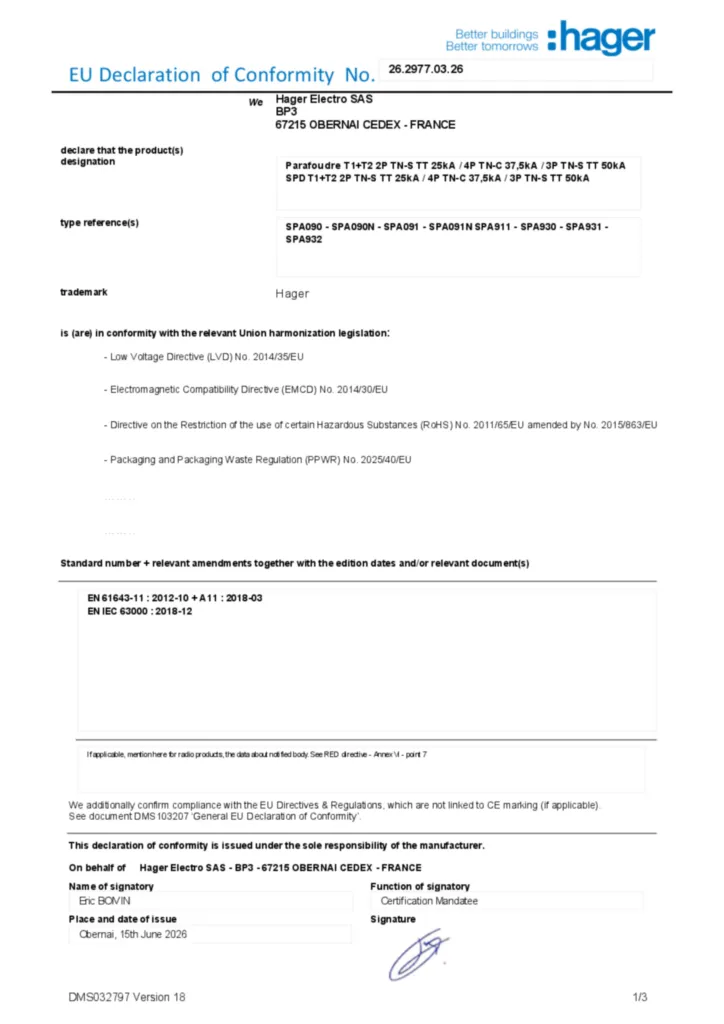

Dane techniczne - Deklaracja zgodności
