SPD Ogranicznik przepięć T2 3P 3+0 sieć IT In=20kA Imax=40kA Up≤2,2kV SPE513

Name: SPE513
Brand: Hager
SKU: SPE513
Price: 1208 PLN

Cena

1 208,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

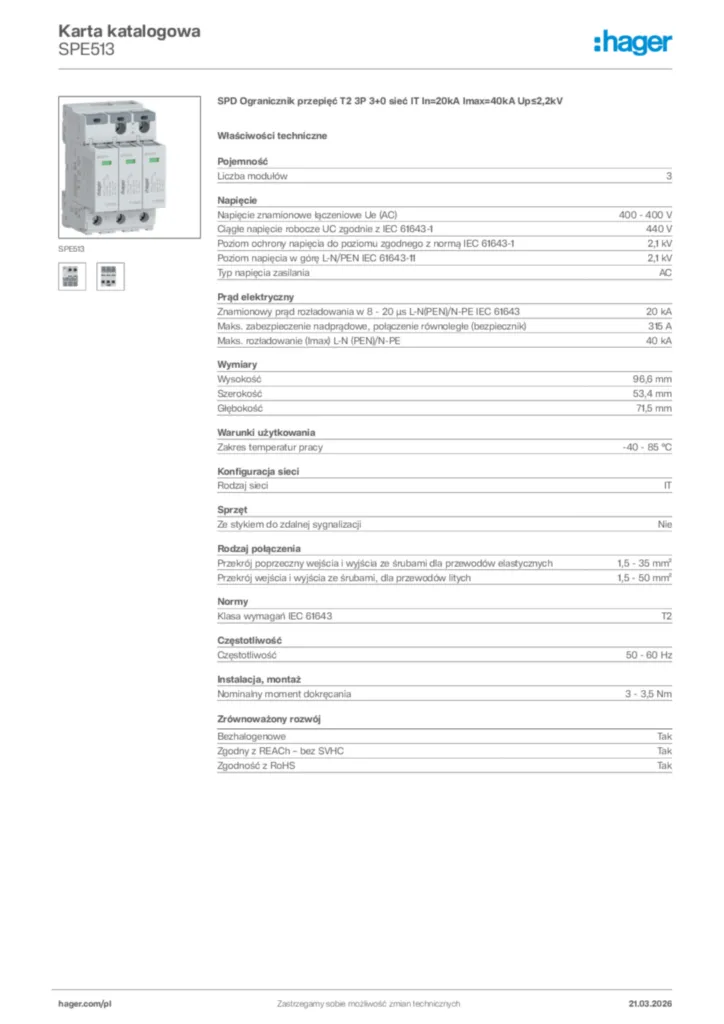

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 3 dostępne produkty
Akcesoria/części do ochrony przeciwprzepięciowej i syst. elektroenergetycznych 2 dostępne produkty

Specyfikacja techniczna

Liczba modułów

3

Napięcie znamionowe łączeniowe Ue (AC)

400 - 400 V
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1

440 V
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-1

2,1 kV
Poziom napięcia w górę L-N/PEN IEC 61643-11

2,1 kV
Typ napięcia zasilania

AC
Referencyjne napięcie testowe Utest AC

440 V
Kategoria przepięciowa

3

Znamionowy prąd rozładowania w 8 - 20 µs L-N(PEN)/N-PE IEC 61643

20 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

315 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

80 A
Maksymalny prąd rozładowania (Imax)

40 kA
Maks. rozładowanie (Imax) L-N (PEN)/N-PE

40 kA
Znamionowy prąd wyładowczy

20 kA
Prąd ciągły, Ic

≤ 0.45 mA

Wysokość

96,6 mm
Szerokość

53,4 mm
Głębokość

71,5 mm
Długość odizolowania

18 mm

Klasa ochrony przed wnikaniem (IP)

IP20C
Klasa ochronności

Klasa izolacji II

Zakres temperatur pracy

-40 - 85 °C
Ochrona przed wilgocią

5 - 95%
Temperatura przechowywania/transportu

-40 -85 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Maks. wysokość

2000 m

Kolor produktu

Jasnoszary
Kod RAL

7035
Materiał

Termoplast

Rodzaj sieci

IT
Sieć TN

Nie
Sieć TN-C

Nie
Sieć DC

Nie
Sieć IT

Tak
Sieć TT

Tak
Sieć TN-C-S

Nie
Sieć TN-S

Nie

Ze stykiem do zdalnej sygnalizacji

Nie
Znamionowy prąd obciążenia IL

80 A

Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1,5 - 35 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1,5 - 50 mm²
Przekrój poprzeczny przewodu sztywnego, dla przewodu ochronnego

1,5 - 50 mm²
Przekrój poprzeczny przewodu elastycznego, dla przewodu ochronnego

1,5 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1.5 - 35 mm²
Przekrój poprzeczny przewodu sztywnego

1.5 - 50 mm²
Typ złącza/wtyku

Zaciski śrubowe
Liczba połączeń

1

Klasa wymagań IEC 61643

T2

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3 - 3,5 Nm
Montaż

Poziomy
Nadaje się do użytku w pomieszczeniach

Tak

Układ biegunów

3P

Ze zintegrowanym bezpiecznikiem

Nie

Rodzaj montażu

Szyna DIN
Typ połączenia

Połączenie śrubowe

Z lampką kontrolną

Nie

Charakterystyka bezpiecznika

gG

Liczba półmodułów 17,5 mm

6

Filtr typ produktu

SPD
