SPD Ogr. przepięć T1+T2 MOV 2P sieć TN-S/TT Iimp=25kA In=50kA Up≤1,2kV styk SPA911
EAN
3250615515162
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
963,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Ogranicznik przepięć Typ 1+2 2 dostępne produkty
Uzupełnij swój system

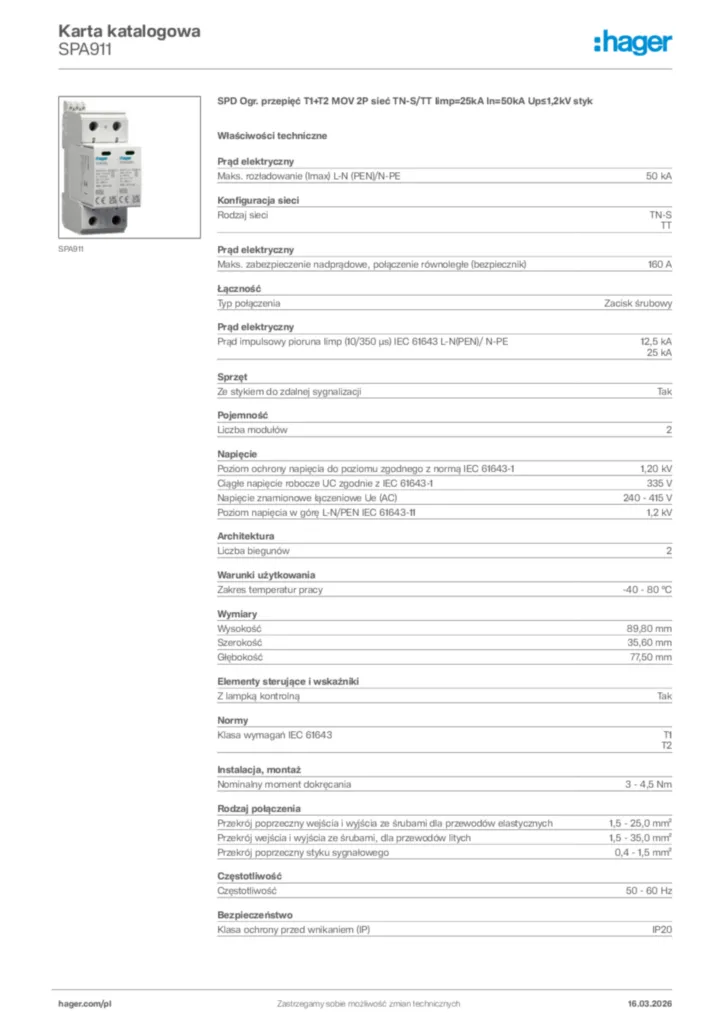

Specyfikacja techniczna
Konfiguracja sieci
-
Rodzaj sieciTN-S, TT
Prąd elektryczny
-
Maks. rozładowanie (Imax) L-N (PEN)/N-PE50 kA
-
Prąd impulsowy pioruna Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 25 kA
Łączność
-
Typ połączeniaZacisk śrubowy
Sprzęt
-
Ze stykiem do zdalnej sygnalizacjiTak
Pojemność
-
Liczba modułów2
Napięcie
-
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-11,20 kV
-
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1335 V
Architektura
-
Liczba biegunów2
Warunki użytkowania
-
Zakres temperatur pracy-40 - 80 °C
Wymiary
-
Wysokość89,80 mm
-
Szerokość35,60 mm
-
Głębokość77,50 mm
Elementy sterujące i wskaźniki
-
Z lampką kontrolnąTak
Normy
-
Klasa wymagań IEC 61643T1, T2
Instalacja, montaż
-
Nominalny moment dokręcania3 - 4,5 Nm
Rodzaj połączenia
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1,5 - 25,0 mm²
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1,5 - 35,0 mm²
-
Przekrój poprzeczny styku sygnałowego0,4 - 1,5 mm²
