FV+ rozłącznik sprzęgłowy NH3 1000A 690VAC szyny 185mm zwier. nożowe zac.śr.M12 LV8STG1000TP

Name: LV8STG1000TP
Brand: Hager
SKU: LV8STG1000TP
Price: 2900 PLN

Cena

2 900,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Uzupełnij swój system

Bolec 2 dostępne produkty
Akcesoria elektryczne 2 dostępne produkty
Akcesoria/części do podstaw bezpiecznikowych NH 1 dostępne produkty
Akcesoria mechaniczne 4 dostępne produkty
Akcesoria/części zamienne do przyrządów pomiarowych 1 dostępne produkty
Blokady i zamki 1 dostępne produkty

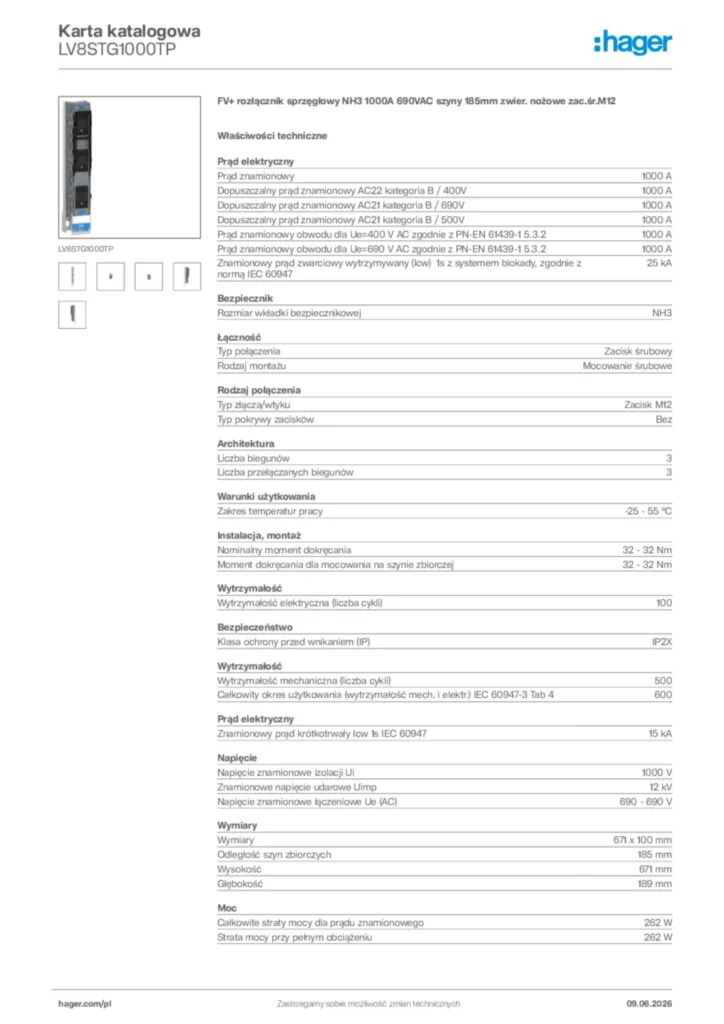

Specyfikacja techniczna

Prąd znamionowy

1000 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 400V

1000 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 690V

1000 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 500V

1000 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

1000 A
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

1000 A
Znamionowy prąd zwarciowy wytrzymywany (Icw) 1s z systemem blokady, zgodnie z normą IEC 60947

25 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

15 kA

Rozmiar wkładki bezpiecznikowej

NH3

Typ połączenia

Zacisk śrubowy
Rodzaj montażu

Mocowanie śrubowe

Typ złącza/wtyku

Zacisk M12
Typ pokrywy zacisków

Bez

Liczba biegunów

3
Liczba przełączanych biegunów

3

Zakres temperatur pracy

-25 - 55 °C

Nominalny moment dokręcania

32 - 32 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

32 - 32 Nm

Wytrzymałość elektryczna (liczba cykli)

100
Wytrzymałość mechaniczna (liczba cykli)

500
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

600

Klasa ochrony przed wnikaniem (IP)

IP2X

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

12 kV
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V

Odległość szyn zbiorczych

185 mm
Wysokość

671 mm
Głębokość

189 mm

Całkowite straty mocy dla prądu znamionowego

262 W
Strata mocy przy pełnym obciążeniu

262 W

Częstotliwość

50 - 60 Hz

Ze wskaźnikiem awarii

Nie

Rozłączenie obustronne

Tak

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Bezhalogenowe Tak
