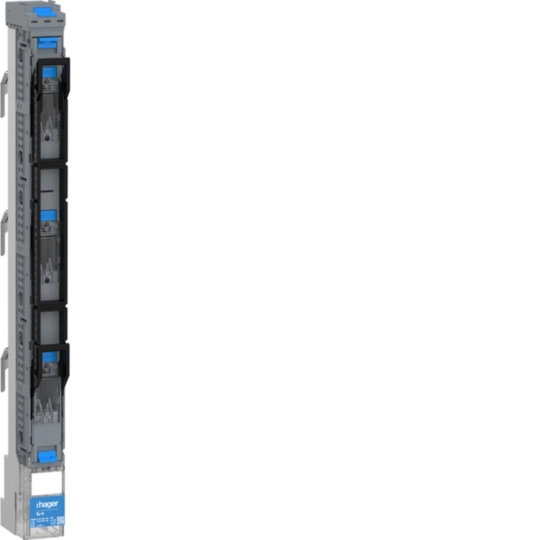

FV+ rozłącznik bezp.listw. NH00 3P 160A 690VAC szyny 185mm zac.śr.M8 LV8SG00STPS
Cena
714,00 zł
/ Sztuka
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Akcesoria/części do podstaw bezpiecznikowych NH 1 product.page.accessories.products-available -
Osłona przyłączy 1 product.page.accessories.products-available -
Adapter do szyn fazowych 1 product.page.accessories.products-available -
Akcesoria elektryczne 1 product.page.accessories.products-available -
Akcesoria mechaniczne 3 product.page.accessories.products-available -
Połączenie zacisków kablowych 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZ00BTS
LV nośnik etykiety do rozłączników bezpiecznikowych listwowych NH00
31,10 zł / Sztuka*
-
LVZSA
FV+ mikrołącznik do rozłączników bezp. listwowych LVS FV+ NH1-3 185mm
130,00 zł / Sztuka*
-
LVZGET
LV wspornik stalowy do zabudowy mierników i zabezpieczeń 2 x TS35
271,60 zł / Sztuka* -
LV8Z00AHBFV+ Nośnik apartów zaślepka NH00 długość 95 mm bez wycięcia
73,50 zł / Sztuka* -
LV8Z00AHBLFV+ Nośnik aparatu pomiarowego zaślepka NH00/100/185 długość 135mm
73,50 zł / Sztuka*
-
LVZ00A
LV zaciski pryzmowe 95mm2 (3 szt.) NH00 szyny 185mm przewody Cu i Al
108,10 zł / Sztuka* -
LVZ001ALV zaciski pryzmowe 150mm2 (3 szt.) NH00 szyny 185mm przewody Cu i Al
194,50 zł / Sztuka*
-
LV8Z00ASUFV+ Atrapa modułu EKW rozłaczników listwowych FV+ NH00 185mm
100,00 zł / Sztuka*
-
LV8ZLPFV+ Blokada kłódkowa NH00, NH1-3 zestaw 3 sztuk
27,30 zł / Sztuka*
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy In160 A
-
Znamionowy warunkowy prąd zwarciowy lcc120 kA
-
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4120 kA
-
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V160 A
-
Dopuszczalny prąd znamionowy AC22 kategoria B / 500V160 A
-
Dopuszczalny prąd znamionowy AC21 kategoria B / 800V63 A
-
Dopuszczalny prąd znamionowy AC22 kategoria B / 690V160 A
-
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2160 A
-
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2160 A
-
Prąd znamionowy obwodu dla Ue=800 V AC zgodnie z PN-EN 61439-1 5.3.263 A
-
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4100 kA
-
Prąd znamionowy wkładki bezpiecznikowej2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609475 kA
Bezpiecznik
-
Rozmiar wkładki bezpiecznikowejNH00
Łączność
-
Typ połączeniaZaciski śrubowe
-
Rodzaj montażuMocowanie śrubowe
Rodzaj połączenia
-
Typ złącza/wtykuZacisk M8
-
Typ pokrywy zaciskówStandardowa pokrywa zacisków
Architektura
-
Liczba biegunów3
-
Liczba przełączanych biegunów3
Warunki użytkowania
-
Zakres temperatur pracy-25 - 55 °C
Instalacja, montaż
-
Nominalny moment dokręcania14 - 14 Nm
-
Moment dokręcania dla mocowania na szynie zbiorczej14 - 14 Nm
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)200
-
Wytrzymałość mechaniczna (liczba cykli)1400
-
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 41600
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP2X
Napięcie
-
Napięcie znamionowe izolacji Ui1000 V
-
Znamionowe napięcie udarowe Uimp8 kV
-
Napięcie znamionowe łączeniowe Ue (AC)400 - 800 V
Wymiary
-
Odległość szyn zbiorczych185 mm
-
Wysokość676 mm
-
Głębokość127 mm
Moc
-
Moc rozproszona (we wkładce topikowej)22 W
-
Maksymalna moc rozproszona (we wkładce topikowej)12 W
-
Moc rozproszona przy pełnym obciążeniu58 W
Częstotliwość
-
Częstotliwość50 - 60 Hz
Zabezpieczenie elektryczne
-
Ze wskaźnikiem awariiNie
Funkcje
-
Rozłączenie obustronneTak
Materiały
-
Zawiera materiał z recyklingu (% całkowitej masy plastiku)11 %
catalog.pageproduct.title_sustainability.h2
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej
catalog.pageproduct.sustainability_block.downloads_h3
Pobierz
-
Obraz produktu
-
GeneratedProductDatasheet

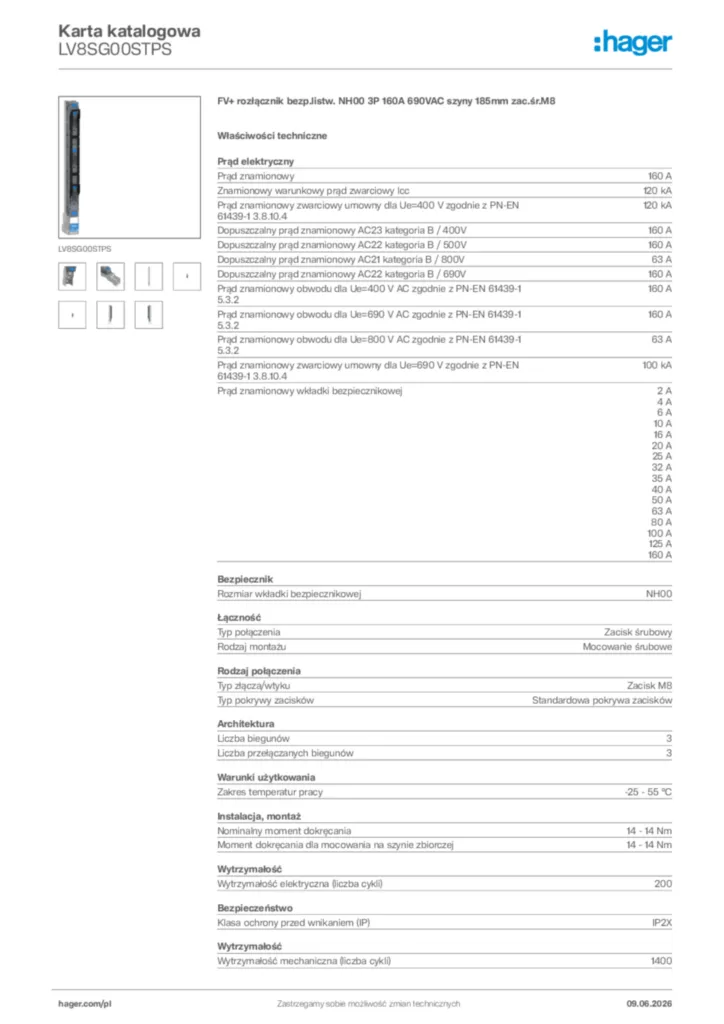

Hager Karta katalogowa LV8SG00STPS
