LT podstawa bezpiecz. NH1 3P 250 A szyny Cu 40mm zaciski śruba M10 LT152U
Cena
1 020,00 zł
/ Sztuka
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Przekładnik prądowy 5 product.page.accessories.products-available -
Akcesoria/części do podstaw bezpiecznikowych NH 1 product.page.accessories.products-available -
Akcesoria mechaniczne 1 product.page.accessories.products-available -
Połączenie zacisków kablowych 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
LZ255LT przekładniki prądowe do rozłącz. NH1/2/3 (3 szt.) 100/5A 2VA kl.1 nieleg.
745,00 zł / Sztuka* -
LZ257LT przekładniki prądowe do rozłącz. NH1/2/3 (3 szt.) 250/5A 3, 75VA kl.1 nieleg.
863,50 zł / Sztuka* -
LZ256
LT przekładniki prądowe do rozłącz. NH1/2/3 (3 szt.) 150/5A 2, 5VA kl.1 nieleg.
791,00 zł / Sztuka* -
LZ258LT przekładniki prądowe do rozłącz. NH1/2/3 (3 szt.) 400/5A 3, 75VA kl.1 nieleg.
989,00 zł / Sztuka* -
LZ259LT przekładniki prądowe do rozłącz. NH1/2/3 (3 szt.) 600/5A 5VA kl.1 nieleg.
990,50 zł / Sztuka*
-
LZ160
LT zestaw dodatkowych komór gaszeniowych (3 szt.) do rozłączników NH1
148,90 zł / Sztuka*
-
LZ151
LT zestaw zacisków pryzm. do rozłącz. NH1 (3 szt.) 70-150mm2 Cu /Al 1 przewód
746,00 zł / Sztuka* -
LZ154LT zestaw zacisków pryzm. do rozłącz. NH1 (3 szt.) 2x35-70mm2 Cu/Al 1 przewód
1 309,00 zł / Sztuka*
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy In250 A
-
Prąd znamionowy wkładki bezpiecznikowej2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Znamionowy warunkowy prąd zwarciowy lcc50 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609478,60 kA
Bezpiecznik
-
Rozmiar wkładki bezpiecznikowejNH1
Architektura
-
Liczba biegunów3
Rodzaj połączenia
-
Typ złącza/wtyku wyjściowegoZacisk M10
-
Typ złącza/wtyku wejściowegoZacisk M10
-
Przekrój poprzeczny przewodu sztywnego6 - 150 mm²
-
Przekrój poprzeczny przewodu elastycznego6 - 150 mm²
-
Typ połączenia wyjściowegoZaciski śrubowe
-
Typ połączenia wejściowegoZaciski śrubowe
Instalacja, montaż
-
Nominalny moment dokręcania20 - 20 Nm
-
Moment dokręcania dla mocowania na szynie zbiorczej6 - 6 Nm
-
Sposób montażuSystem szyn
-
Możliwość montażu pionowegoTak
Moc
-
Moc rozproszona (we wkładce topikowej)26 W
-
Moc rozproszona przy pełnym obciążeniu95 W
-
Maksymalna moc rozproszona (we wkładce topikowej)23 W
Napięcie
-
Napięcie znamionowe izolacji Ui1000 V
-
Napięcie znamionowe łączeniowe Ue (AC)400 - 690 V
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Tylko do użytku wewnętrznego
-
NormaIEC/EN 60269
Łączność
-
Rodzaj montażuMocowanie śrubowe
Wymiary
-
Szerokość/grubość szyny zbiorczej12 - 12 mm
-
Odległość szyn zbiorczych40 mm
-
Długość110 mm
-
Szerokość278 mm
-
Wysokość96 mm
Wytrzymałość
-
Wytrzymałość mechaniczna (liczba cykli)1400
-
Wytrzymałość elektryczna (liczba cykli)200
Częstotliwość
-
Częstotliwość50 - 60 Hz
Funkcje
-
Posiada mechanizm obrotowyNie
Warunki użytkowania
-
Temperatura przechowywania/transportu-25 - 55 °C
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-23
-
Zakres temperatur pracy-25 - 55 °C
catalog.pageproduct.title_sustainability.h2
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej
catalog.pageproduct.sustainability_block.downloads_h3
Pobierz
-
Obraz produktu
-
GeneratedProductDatasheet

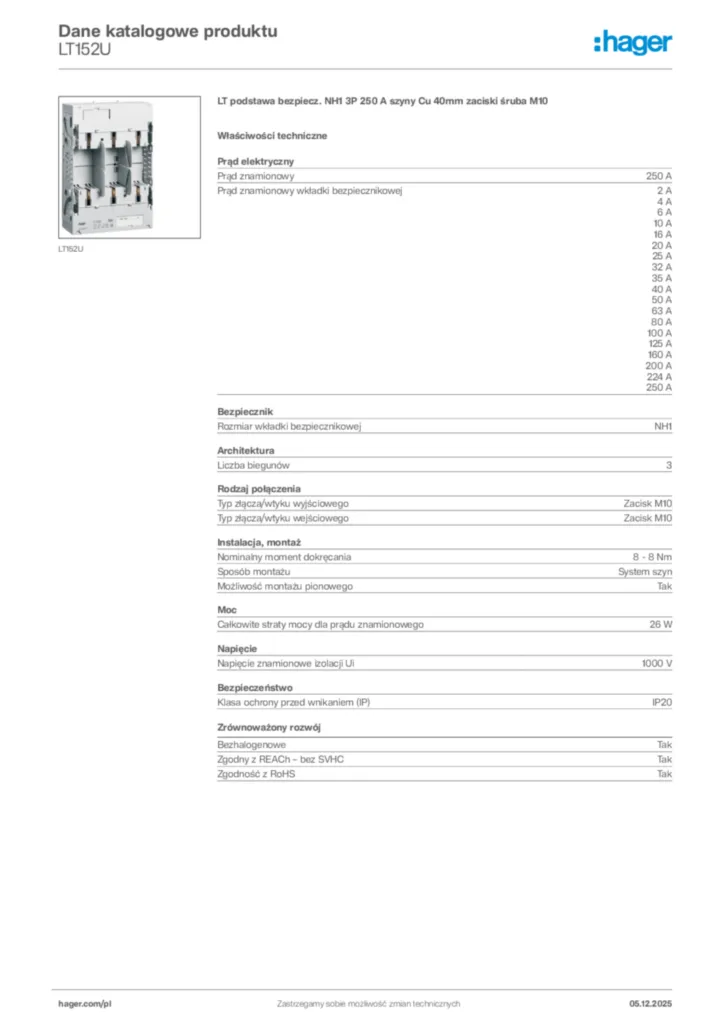

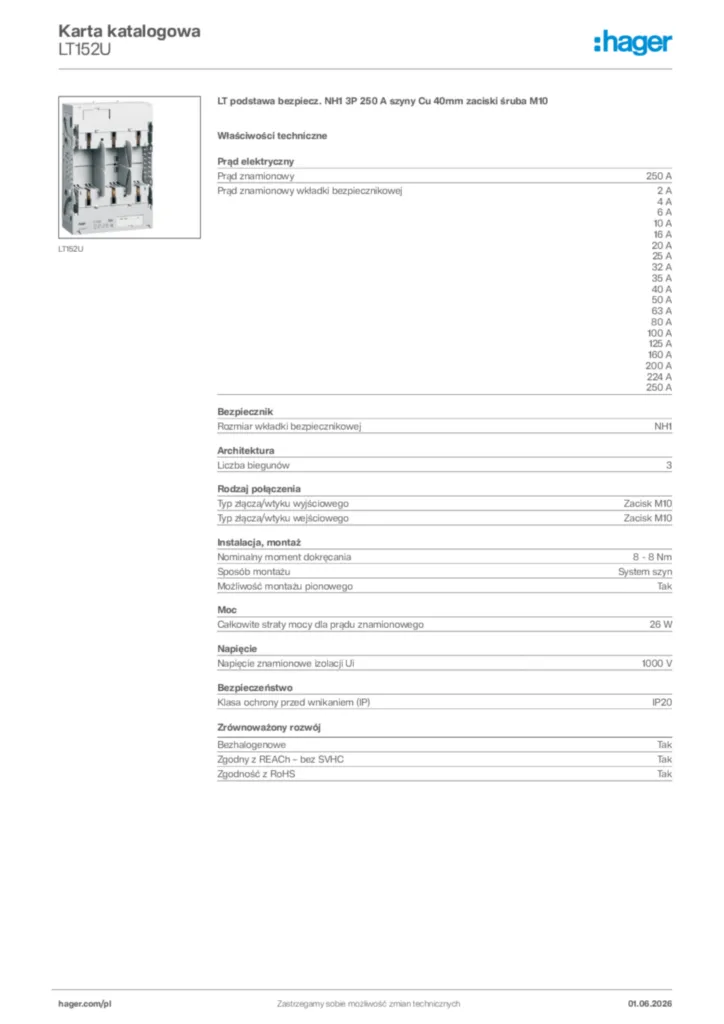

Hager Karta katalogowa LT152U
