MCCB h3+ P160 Energy 3x40A 40kA • HNS040NC | Hager
Location Poland

  • Better buildings. Better tomorrows.

    • Menu
    Konto
    EAN
    3250613141356
    Liczba w opakowaniu
    1 szt.
    Grupa rabatowa
    APA

    MCCB Wyłącznik mocy h3+ P160 3P 40A 40kA Energy HNS040NC

    Cena
    4460,00  zł
    / szt. *

    Uzupełnij swój system

    Akcesoria opcjonalne

  • Zobacz więcej (57)
    • Wyzwalacz podna­pię­ciowy 8 dostępne produkty
    • Przy­łącza 4 dostępne produkty
    • Prze­wody komu­nika­cyjne 10 dostępne produkty
    • Styki pomoc­nicze i sygna­lizacyjne 6 dostępne produkty
    • Wyzwalacz wzro­stowy 5 dostępne produkty
    • Akcesoria elek­tryczne 1 dostępne produkty

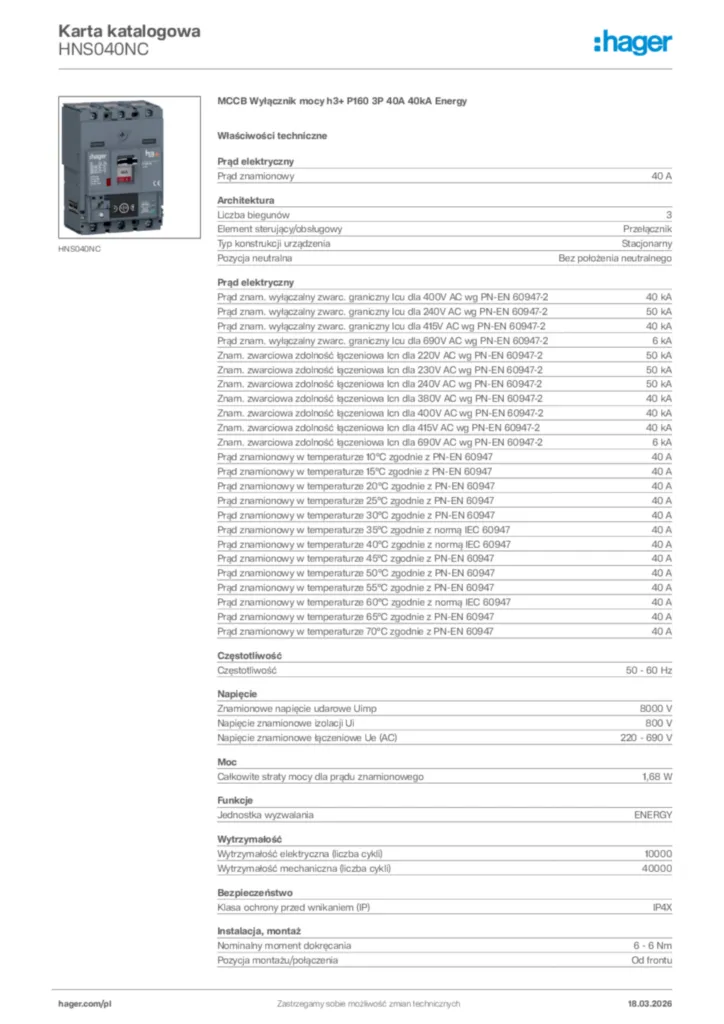

    Specyfikacja techniczna

    Prąd elek­tryczny
    • Prąd znamio­nowy
      40 A
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2
      40 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2
      50 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2
      40 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-2
      6 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 220V AC wg PN-EN 60947-2
      50 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 230V AC wg PN-EN 60947-2
      50 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 240V AC wg PN-EN 60947-2
      50 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 380V AC wg PN-EN 60947-2
      40 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 400V AC wg PN-EN 60947-2
      40 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 415V AC wg PN-EN 60947-2
      40 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 690V AC wg PN-EN 60947-2
      6 kA
    • Prąd znamio­nowy w temperaturze 10°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 15°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 20°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 25°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 30°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 35°C zgodnie z normą IEC 60947
      40 A
    • Prąd znamio­nowy w temperaturze 40°C zgodnie z normą IEC 60947
      40 A
    • Prąd znamio­nowy w temperaturze 45°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 50°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 55°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 60°C zgodnie z normą IEC 60947
      40 A
    • Prąd znamio­nowy w temperaturze 65°C zgodnie z PN-EN 60947
      40 A
    • Prąd znamio­nowy w temperaturze 70°C zgodnie z PN-EN 60947
      40 A
    Archi­tek­tura
    • Liczba biegunów
      3
    • Element sterujący/ob­sługowy
      Prze­łącznik
    • Typ konstrukcji urządzenia
      Stacjonarny
    • Pozycja neutralna
      Bez położenia neutral­nego
    Często­tliwość
    • Często­tliwość
      50 - 60 Hz
    Napięcie
    • Znamio­nowe napięcie udarowe Uimp
      8000 V
    • Napięcie znamio­nowe izolacji Ui
      800 V
    • Napięcie znamio­nowe łącze­niowe Ue (AC)
      220 - 690 V
    Funkcje
    • Jednostka wyzwalania
      ENERGY
    Moc
    • Całko­wite straty mocy dla prądu znamio­nowego
      1,68 W
    Wytrzyma­łość
    • Wytrzyma­łość elek­tryczna (liczba cykli)
      10000
    • Wytrzyma­łość mechaniczna (liczba cykli)
      40000
    Bezpie­czeń­stwo
    • Klasa ochrony przed wnika­niem (IP)
      IP4X
    Instalacja, montaż
    • Nomi­nalny moment dokręcania
      6 - 6 Nm
    • Pozycja montażu/po­łączenia
      Od frontu
    Rodzaj połączenia
    • Prze­krój poprzeczny prze­wodu elastycz­nego
      6 - 70 mm²
    • Prze­krój poprzeczny prze­wodu sztyw­nego
      6 - 95 mm²
    Pokrywa, drzwi
    • Z mechanizmem ryglu­jącym
      Tak
    Kabel
    • Materiał kabla
      Miedź
    Kompa­ty­bil­ność
    • Kompa­ty­bilny z blokiem różnicowoprądowym
      Nie
    • Pasuje do szyn DIN
      Nie
    • Nadaje się do szafy rozdziel­czej
      Tak
    Wymiary
    • Wyso­kość
      130 mm
    • Szero­kość
      90 mm
    • Głębo­kość
      97 mm
    Łącz­ność
    • Typ połączenia
      Zacisk śrubowy
    Ustawienia
    • Zakres nastawczy wyzwalacza zwar­cio­wego zwłocz­nego
      24 - 400 A
    Zabez­pie­czenie elek­tryczne
    • Zabez­pie­czenie prze­cią­żeniowe zwłoczne (ltd): opóź­nienie (tr)
      0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
    • Zabez­pie­czenie krót­ko­zw­łoczne (std): prąd (Isd)
      1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
    • Zabez­pie­czenie krót­ko­zw­łoczne (std): czas opóź­nienia (tsd)
      50 ms, 100 ms, 200 ms, 300 ms, 400 ms
    • Zabez­pie­czenie bezzwłoczne (li): współ­czynnik ustawienia zegara
      3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

    Wartość dla środowiska

    Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

    Zgodność z RoHS Tak

    Certyfikaty i dokumenty

    REACH declaration HNS040NC
    PDF
    RoHS report HNS040NC
    PDF

    Pobierz

    Więcej materiałów
    *Zastrzega się możliwość wprowadzenia zmian cenowych oraz technicznych w dowolnym momencie. Podane ceny nie zawierają podatku VAT
