MCB Wyłącznik nadprądowy Icu=50kA 1P C 16A HMX116

Name: HMX116
Brand: Hager
SKU: HMX116
Price: 649 PLN

EAN

3250613231828

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

649,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

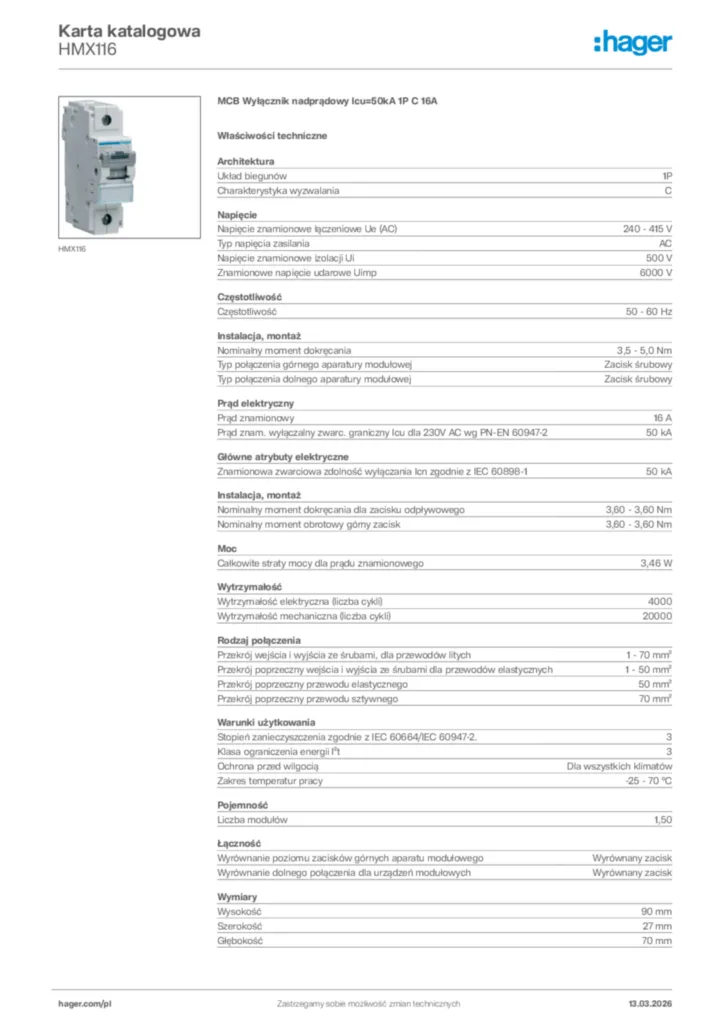

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 3 dostępne inne produkty

Specyfikacja techniczna

Układ biegunów

1P
Charakterystyka wyzwalania

C

Napięcie znamionowe łączeniowe Ue (AC)

240 - 415 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

6000 V

Częstotliwość

50 - 60 Hz

Prąd znamionowy

16 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

50 kA

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

50 kA

Nominalny moment dokręcania

3,5 - 5,0 Nm
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy
Nominalny moment dokręcania dla zacisku odpływowego

3,60 - 3,60 Nm
Nominalny moment obrotowy górny zacisk

3,60 - 3,60 Nm

Całkowite straty mocy dla prądu znamionowego

3,46 W

Wytrzymałość elektryczna (liczba cykli)

4000
Wytrzymałość mechaniczna (liczba cykli)

20000

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 70 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 50 mm²
Przekrój poprzeczny przewodu elastycznego

50 mm²
Przekrój poprzeczny przewodu sztywnego

70 mm²

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Liczba modułów

1,50

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

90 mm
Szerokość

27 mm
Głębokość

70 mm
