MCB Wyłącznik nadprądowy Icu=50kA 1P C 10A HMX110

Name: HMX110
Brand: Hager
SKU: HMX110
Price: 621 PLN

EAN

3250613231811

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

621,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

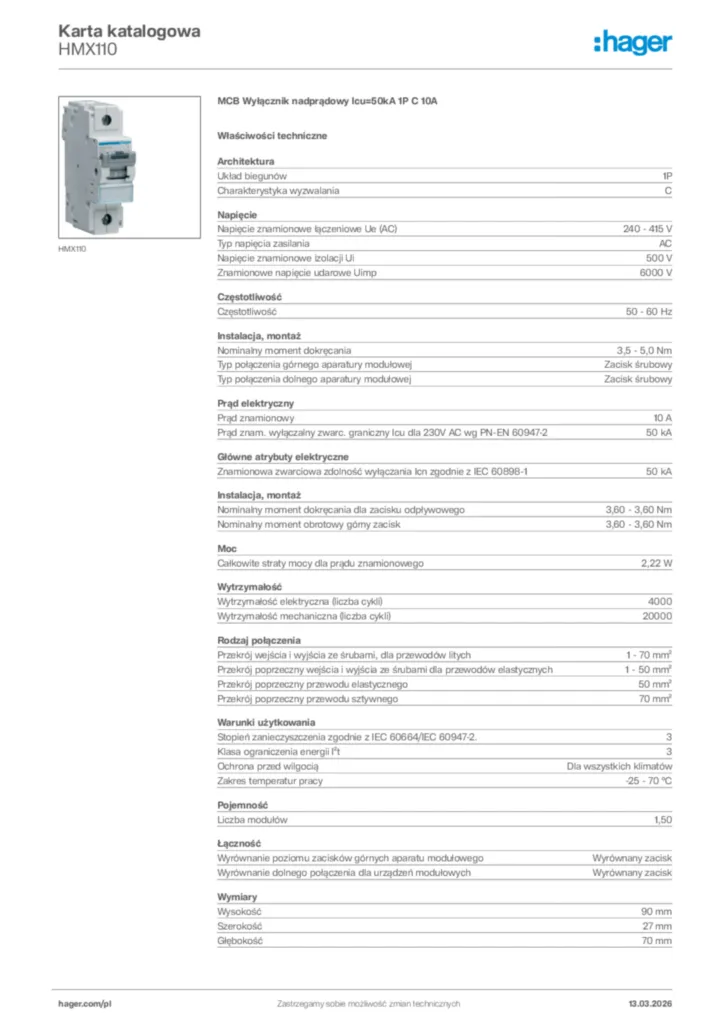

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 4 dostępne inne produkty

Specyfikacja techniczna

Układ biegunów

1P
Charakterystyka wyzwalania

C

Napięcie znamionowe łączeniowe Ue (AC)

240 - 415 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

6000 V

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3,5 - 5,0 Nm
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy

Prąd znamionowy

10 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

50 kA

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

50 kA
Nominalny moment dokręcania dla zacisku odpływowego

3,60 - 3,60 Nm
Nominalny moment obrotowy górny zacisk

3,60 - 3,60 Nm

Całkowite straty mocy dla prądu znamionowego

2,22 W

Wytrzymałość elektryczna (liczba cykli)

4000
Wytrzymałość mechaniczna (liczba cykli)

20000

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 70 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 50 mm²

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów

Liczba modułów

1,50

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

90 mm
Szerokość

27 mm
Głębokość

70 mm
