MCB Wyłącznik nadprądowy Icn=15000A / Icu=15kA 1P D 100A HMD190
EAN
3250613230265
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
485,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 2 dostępne produkty -
Wyzwalacz podnapięciowy 2 dostępne produkty -
Zobacz więcej 3 dostępne inne produkty
Uzupełnij swój system
-
L061
Profil podwyższający 15mm 1M
9,90 zł / szt.*
-
LZ060
Element dystansowy 0,5M
6,30 zł / szt.*
-
MZ201
Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
143,00 zł / szt.* -
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
206,00 zł / szt.*
-
MZ203
Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
372,00 zł / szt.* -
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
353,00 zł / szt.*
-
MZ205
Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC
371,00 zł / szt.* -
MZ206Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
407,00 zł / szt.*
-
MZN131Przegroda izolacyjna kpl 3 szt. do MCB Icu=10-50kA, serii HMxxxx
23,20 zł / Komplet*
-
MZN175Mechanizm blokujący do MCB/RCCB/RCBO
55,00 zł / szt.*
-
MZN130Pokrywa zacisku 1P do MCB Icu=10-50kA, serii HMxxxx
23,20 zł / szt.*

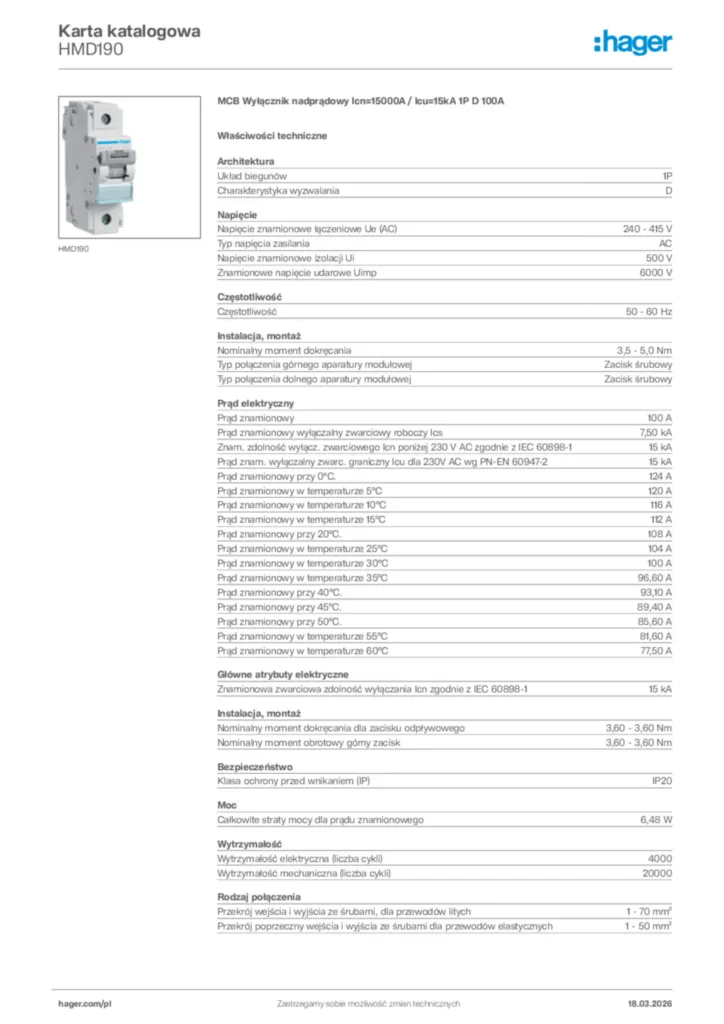

Specyfikacja techniczna
Architektura
-
Układ biegunów1P
-
Charakterystyka wyzwalaniaD
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)240 - 415 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp6000 V
Częstotliwość
-
Częstotliwość50 - 60 Hz
Instalacja, montaż
-
Nominalny moment dokręcania3,5 - 5,0 Nm
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejZacisk śrubowy
Prąd elektryczny
-
Prąd znamionowy100 A
-
Prąd znamionowy wyłączalny zwarciowy roboczy Ics7,50 kA
-
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-115 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-215 kA
-
Prąd znamionowy przy 0°C.124 A
-
Prąd znamionowy w temperaturze 5°C120 A
-
Prąd znamionowy w temperaturze 10°C116 A
-
Prąd znamionowy w temperaturze 15°C112 A
-
Prąd znamionowy przy 20°C.108 A
-
Prąd znamionowy w temperaturze 25°C104 A
-
Prąd znamionowy w temperaturze 30°C100 A
-
Prąd znamionowy w temperaturze 35°C96,60 A
-
Prąd znamionowy przy 40°C.93,10 A
-
Prąd znamionowy przy 45°C.89,40 A
-
Prąd znamionowy przy 50°C.85,60 A
-
Prąd znamionowy w temperaturze 55°C81,60 A
-
Prąd znamionowy w temperaturze 60°C77,50 A
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-115 kA
-
Nominalny moment dokręcania dla zacisku odpływowego3,60 - 3,60 Nm
-
Nominalny moment obrotowy górny zacisk3,60 - 3,60 Nm
Moc
-
Całkowite straty mocy dla prądu znamionowego6,48 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)4000
-
Wytrzymałość mechaniczna (liczba cykli)20000
Rodzaj połączenia
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 70 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 50 mm²
Warunki użytkowania
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.3
-
Ochrona przed wilgociąDla wszystkich klimatów
Pojemność
-
Liczba modułów1,50
Łączność
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość90 mm
-
Szerokość27 mm
-
Głębokość70 mm
