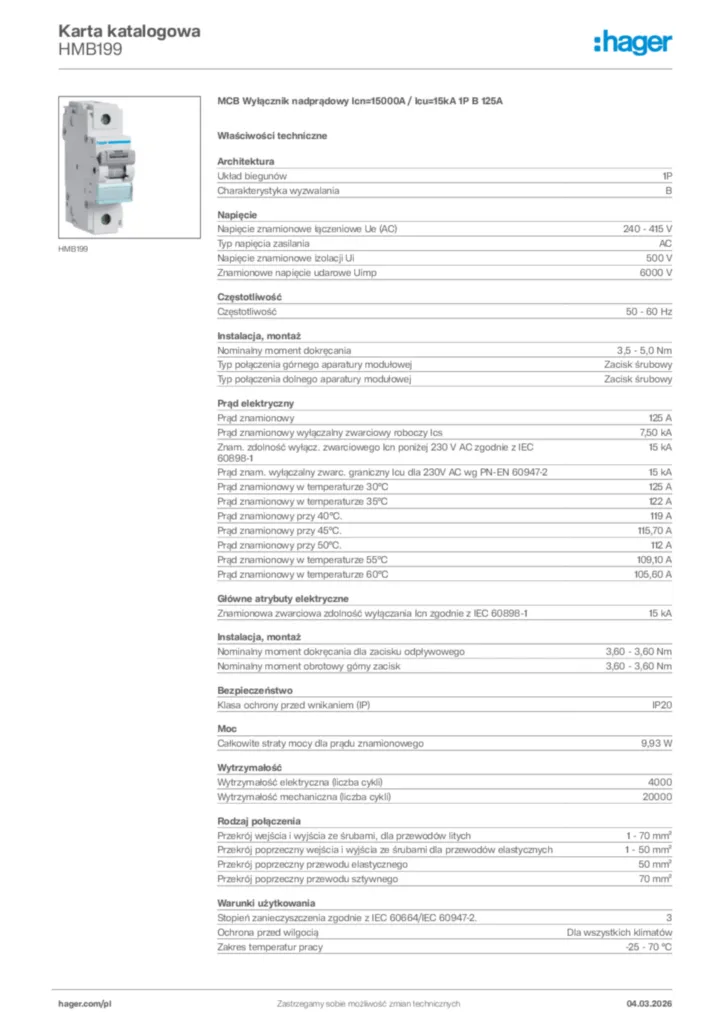

MCB Wyłącznik nadprądowy Icn=15000A / Icu=15kA 1P B 125A
HMB199
Liczba w opakowaniu
1 szt.
You have to log in with your myHager profile to see prices and to order.
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Specyfikacja techniczna
-
Liczba biegunów chronionych
1
-
-
-
Z rozłączanym biegunem N
Nie
-
Znamionowa zwarciowa zdolność łączeniowa Icn
15 kA
-
Napięcie znamionowe łączeniowe Ue (AC)
240 / 415 V
-
Typ napięcia zasilającego
AC
-
-
Znamionowe napięcie izolacji Ui
500 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp
6000 V
-
Prąd znamionowy In
125 A
-
Prąd znamionowy wyłączalny zwarciowy roboczy Ics
7.5 kA
-
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego
1.13 / 1.45 In
-
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego
3 / 5 In
-
Prąd znamionowy w temperaturze 40°C zgodnie z PN-EN 60947
125 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947
122 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947
119 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947
115.7 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z PN-EN 60947
112 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947
109.1 A
-
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947
105.6 A
-
Zdolność wyłączania 1P przy 400 V (EN 60947-2).
4.5 kA
-
Zdolność wyłączania 1P przy 415 V (EN 60947-2).
4.5 kA
-
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1
15 kA
-
Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1
15 kA
-
Prąd znamionowy wyłączalny zwarciowy roboczy Ics
50 %
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2)
15 kA
-
Zdolność wyłączania 240V (NF EN 60947-2)
15 kA
-
Zdolność wyłączania 400V (NF EN 60947-2)
15 kA
-
Zdolność wyłączania 415V (NF EN 60947-2)
15 kA
-
Prąd znamionowy w temperaturze 30°C
125 A
-
Prąd znamionowy w temperaturze 35°C
122 A
-
Prąd znamionowy w temperaturze 40°C
119 A
-
Prąd znamionowy w temperaturze 45°C
115.7 A
-
Prąd znamionowy w temperaturze 50°C
112 A
-
Prąd znamionowy w temperaturze 55°C
109.1 A
-
Prąd znamionowy w temperaturze 60°C
105.6 A
-
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie
1
-
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie
0.95
-
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie
0.9
-
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie
0.85
-
Głębokość produktu
70 mm
-
-
Szerokość produktu
27 mm
-
Częstotliwość (zakres do ETIM)
50 do 60 Hz
-
Całkowite straty mocy dla prądu znamionowego
9.93 W
-
Straty mocy na biegun dla prądu znamionowego
9.93 W
-
Wytrzymałość elektryczna (liczba cykli)
4000
-
Wytrzymałość mechaniczna (liczba cykli)
20000
-
Łatwość demontażu aparatów modułowych
Tak
-
Możliwość demontażu od dołu
Tak
-
Pojemność zacisku wyjściowego dla przewodu elastycznego (linka)
1 / 50 mm²
-
Pojemność zacisku wyjściowego dla przewodu sztywnego (drut)
1 / 70 mm²
-
Pojemność zacisku wejściowego dla przewodu sztywnego (drut)
1 / 70 mm²
-
Pojemność zacisku wejściowego dla przewodu elastycznego (linka)
1 / 50 mm²
-
Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut)
1 / 70 mm²
-
Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka)
1 / 50 mm²
-
Norma
EN 60898-1 ; IEC 60947-2
-
Dyrektywa europejska WEEE
dotyczy
-
-
-
Zgodny z dyrektywą ROHS
Tak
-
-
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.
3
-
Temperatura kalibracji
30 °C
