Stycznik mocy 3P +1 NO 9A 24 V 50/60 Hz EV00910D

Znajdź sprzedawcę

Wkrótce dostępny

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

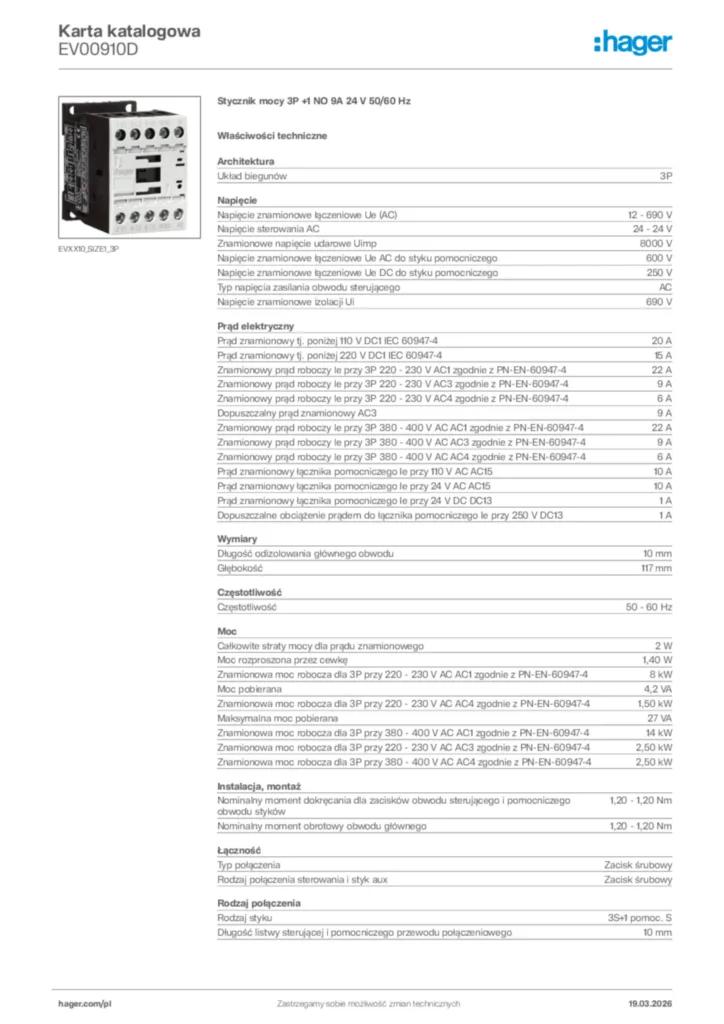

Pobierz kartę produktu

Uzupełnij swój system

Przekaźnik przeciążeniowy termiczny 12 dostępne produkty
Moduł ochrony przepięciowej 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyposażenie dodatkowe do aparatury modułowej 6 dostępne produkty
Przewody pomocnicze 1 dostępne produkty

Specyfikacja techniczna

Układ biegunów

3P

Napięcie znamionowe łączeniowe Ue (AC)

12 - 690 V
Napięcie sterowania AC

24 - 24 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue AC do styku pomocniczego

600 V
Napięcie znamionowe łączeniowe Ue DC do styku pomocniczego

250 V
Typ napięcia zasilania obwodu sterującego

AC
Napięcie znamionowe izolacji Ui

690 V

Prąd znamionowy tj. poniżej 110 V DC1 IEC 60947-4

20 A
Prąd znamionowy tj. poniżej 220 V DC1 IEC 60947-4

15 A
Znamionowy prąd roboczy le przy 3P 220 - 230 V AC1 zgodnie z PN-EN-60947-4

22 A
Znamionowy prąd roboczy le przy 3P 220 - 230 V AC3 zgodnie z PN-EN-60947-4

9 A
Znamionowy prąd roboczy le przy 3P 220 - 230 V AC4 zgodnie z PN-EN-60947-4

6 A
Dopuszczalny prąd znamionowy AC3

9 A
Znamionowy prąd roboczy le przy 3P 380 - 400 V AC AC1 zgodnie z PN-EN-60947-4

22 A
Znamionowy prąd roboczy le przy 3P 380 - 400 V AC AC3 zgodnie z PN-EN-60947-4

9 A
Znamionowy prąd roboczy le przy 3P 380 - 400 V AC AC4 zgodnie z PN-EN-60947-4

6 A
Prąd znamionowy łącznika pomocniczego Ie przy 110 V AC AC15

10 A
Prąd znamionowy łącznika pomocniczego Ie przy 24 V AC AC15

10 A
Prąd znamionowy łącznika pomocniczego Ie przy 24 V DC DC13

1 A
Dopuszczalne obciążenie prądem do łącznika pomocniczego Ie przy 250 V DC13

1 A

Długość odizolowania głównego obwodu

10 mm
Głębokość

117 mm

Częstotliwość

50 - 60 Hz

Całkowite straty mocy dla prądu znamionowego

2 W
Moc rozproszona przez cewkę

1,40 W
Znamionowa moc robocza dla 3P przy 220 - 230 V AC AC1 zgodnie z PN-EN-60947-4

8 kW
Moc pobierana

4,2 VA
Znamionowa moc robocza dla 3P przy 220 - 230 V AC AC4 zgodnie z PN-EN-60947-4

1,50 kW
Maksymalna moc pobierana

27 VA
Znamionowa moc robocza dla 3P przy 380 - 400 V AC AC1 zgodnie z PN-EN-60947-4

14 kW
Znamionowa moc robocza dla 3P przy 220 - 230 V AC AC3 zgodnie z PN-EN-60947-4

2,50 kW
Znamionowa moc robocza dla 3P przy 380 - 400 V AC AC4 zgodnie z PN-EN-60947-4

2,50 kW

Nominalny moment dokręcania dla zacisków obwodu sterującego i pomocniczego obwodu styków

1,20 - 1,20 Nm
Nominalny moment obrotowy obwodu głównego

1,20 - 1,20 Nm

Typ połączenia

Zacisk śrubowy
Rodzaj połączenia sterowania i styk aux

Zacisk śrubowy

Rodzaj styku

3S+1 pomoc. S
Długość listwy sterującej i pomocniczego przewodu połączeniowego

10 mm
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

0,75 - 4 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

0,75 - 4 mm²

Liczba styków pomocniczych zwiernych

1
Liczba styków pomocniczych rozwiernych

0
Liczba styków NO

3
Liczba styków NC

0

Klasa ochrony przed wnikaniem (IP)

IP20

Zakres temperatur pracy

-25 - 60 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3
Temperatura przechowywania/transportu

-40 - 80 °C

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak
