RCCB Wyłącznik różnicowoprądowy 3P+N 125A 30mA 10kA AC CDC690
EAN
3250611624394
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Dopasowane narzędzia
Cena
1453,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Uzupełnij swój system
Akcesoria opcjonalne
-
Blokady i zamki 1 dostępne produkty -
Separacja faz 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Wyzwalacz podnapięciowy 1 dostępne produkty -
Wyzwalacz wzrostowy 2 dostępne produkty -
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Uzupełnij swój system
-
MZN175
Mechanizm blokujący do MCB/RCCB/RCBO
58,00 zł / szt.*
-
MZN121
Przegrody izolacyjne kpl 3 szt. do MCB Icn=10000A/Icu=15kA, serii NxNxxx
43,50 zł / Komplet*
-
LZ060
Element dystansowy 0, 5M
6,60 zł / szt.*
-
MZ206
Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
425,00 zł / szt.*
-
MZ204
Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
369,00 zł / szt.* -
MZ203Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
390,00 zł / szt.*
-
MZ212
Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
211,00 zł / szt.*
-
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
215,00 zł / szt.* -
MZ201Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
149,60 zł / szt.*
-
MZ906Napęd zdalny do MCB 1P RCBO 2P RCCB 10kA 2P/4P
2638,00 zł / szt.*
Specyfikacja techniczna
Architektura
-
Układ biegunów3P+N
Prąd elektryczny
-
Prąd znamionowy125 A
-
Znamionowy prąd różnicowy ldn30 mA
-
Zdolność wyłączania i otwierania Idm1,25 kA
-
Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-110 kA
-
Prąd znamionowy w temperaturze -25°C125 A
-
Prąd znamionowy przy -20°C.125 A
-
Prąd znamionowy w temperaturze -15°C125 A
-
Prąd znamionowy w temperaturze -10°C125 A
-
Prąd znamionowy w temperaturze -5°C125 A
-
Prąd znamionowy przy 0°C.125 A
-
Prąd znamionowy w temperaturze 5°C125 A
-
Prąd znamionowy w temperaturze 10°C125 A
-
Prąd znamionowy w temperaturze 15°C125 A
-
Prąd znamionowy przy 20°C.125 A
-
Prąd znamionowy w temperaturze 25°C125 A
-
Prąd znamionowy w temperaturze 30°C125 A
-
Prąd znamionowy w temperaturze 35°C125 A
-
Prąd znamionowy przy 40°C.125 A
-
Prąd znamionowy przy 45°C.120 A
-
Prąd znamionowy przy 50°C.115 A
-
Prąd znamionowy w temperaturze 55°C110 A
-
Prąd znamionowy w temperaturze 60°C100 A
-
Prąd znamionowy w temperaturze 65°C95 A
-
Prąd znamionowy w temperaturze 70°C90 A
Instalacja, montaż
-
Nominalny moment obrotowy górny zacisk3,60 - 3,60 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego3,60 - 3,60 Nm
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejbiconnect
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)240 - 415 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Wartość wytrzymałości dielektrycznej częstotliwości zasilania2 kV
-
Znamionowe napięcie udarowe Uimp4000 V
-
Znamionowe wytrzymywane napięcie impulsowe Uimp IEC 60947-36000 V
-
Maks. napięcie robocze456 V
Częstotliwość
-
Częstotliwość50 - 50 Hz
Pojemność
-
Liczba modułów4
Kompatybilność
-
Pasuje do szyn DINTak
Bezpieczeństwo
-
Typ wyłącznika różnicowoprądowegoAC
-
Klasa ochrony przed wnikaniem (IP)IP20
Rodzaj połączenia
-
Przekrój poprzeczny wyjścia ze śrubami, dla przewodów litych1 - 50 mm²
-
Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych1 - 35 mm²
Moc
-
Całkowite straty mocy dla prądu znamionowego29,20 W
Warunki użytkowania
-
Maks. Wysokość n.p.m.2000 m
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)20000
Łączność
-
Typ połączeniaZacisk śrubowy
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość85 mm
-
Szerokość72 mm
-
Głębokość70 mm
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-

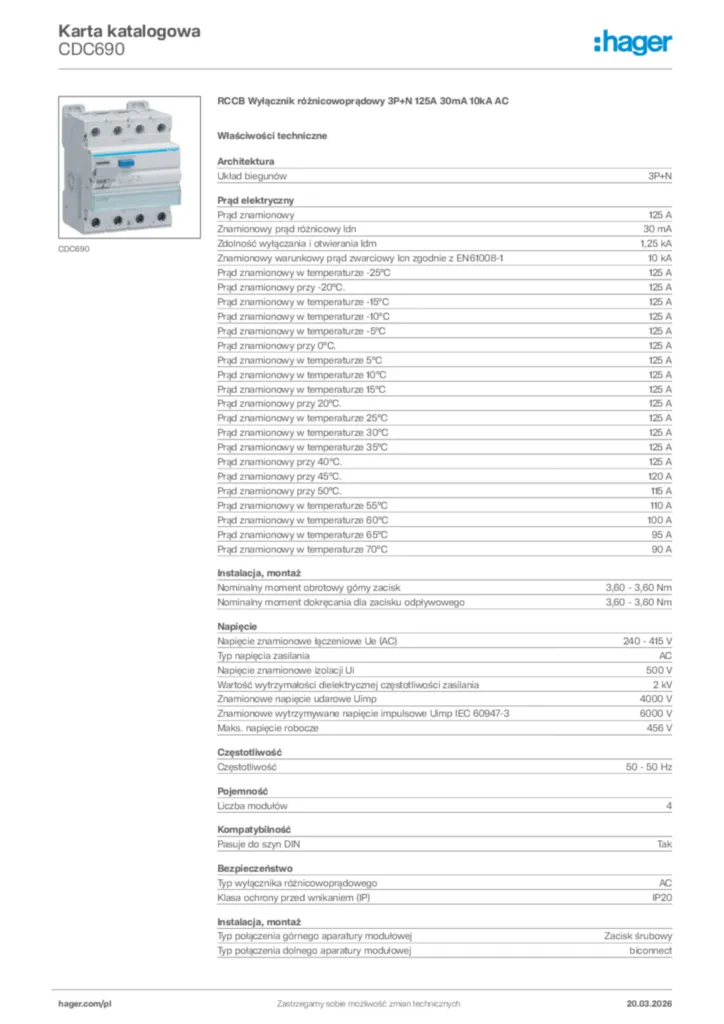

Product datasheet
