RCBO Wyłącznik różnicowoprądowy z członem nadprąd. 1P+N 6kA B 16A/30mA Typ A QC ADS916D
EAN
3250611068143
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
554,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Kabel przyłączeniowy do skrzynek rozdzielczych 4 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 2 dostępne produkty -
Wyzwalacz podnapięciowy 2 dostępne produkty -
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty -
Zobacz więcej 6 dostępne inne produkty
Uzupełnij swój system
-
K67E
Mostek łączący 1P z końcówkami tulejkowymi, dł. 250mm 6mm2
6,00 zł / szt.* -
K67GMostek łączący 1P z końcówkami widełkowymi, dł. 250mm 6mm2
7,00 zł / szt.* -
K67LMostek łączący 1P z końcówkami tulejkowymi, dł. 250mm 10mm2
15,00 zł / szt.* -
K67MMostek łączący 1P z końcówkami widełkowymi, dł. 250mm 10mm2
18,00 zł / szt.*
-
MZ201
Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
149,60 zł / szt.* -
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
215,00 zł / szt.*
-
MZ203
Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
390,00 zł / szt.* -
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
369,00 zł / szt.*
-
MZ205
Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC
388,00 zł / szt.* -
MZ206Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
425,00 zł / szt.*
-
MZ212
Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
211,00 zł / szt.*
-
KDN263ASzyna grzebieniowa widełkowa pozioma 2P 10mm2 12M
63,30 zł / szt.* -
KDN263BSzyna grzebieniowa widełkowa pozioma 2P 10mm2 56M
262,00 zł / szt.* -
KDN451DSzyna grzebieniowa widełkowa pozioma 2P 16mm2 do RCCB 2P 12M
167,00 zł / szt.* -
KDN451ESzyna grzebieniowa widełkowa pozioma 2P 16mm2 do RCCB 2P 54M
875,00 zł / szt.*

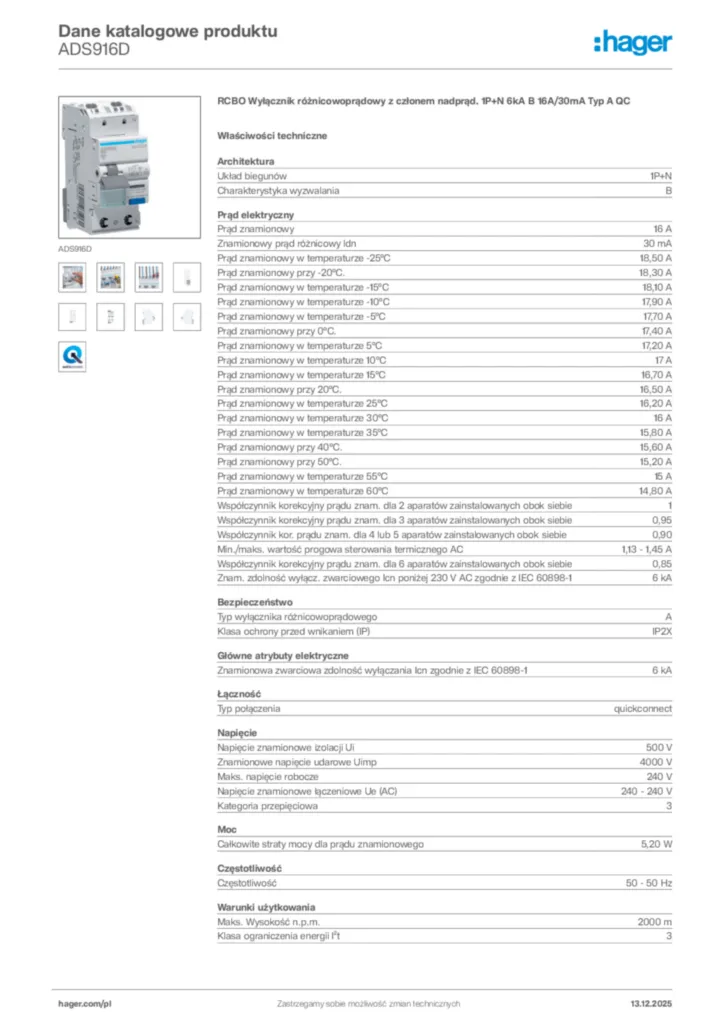

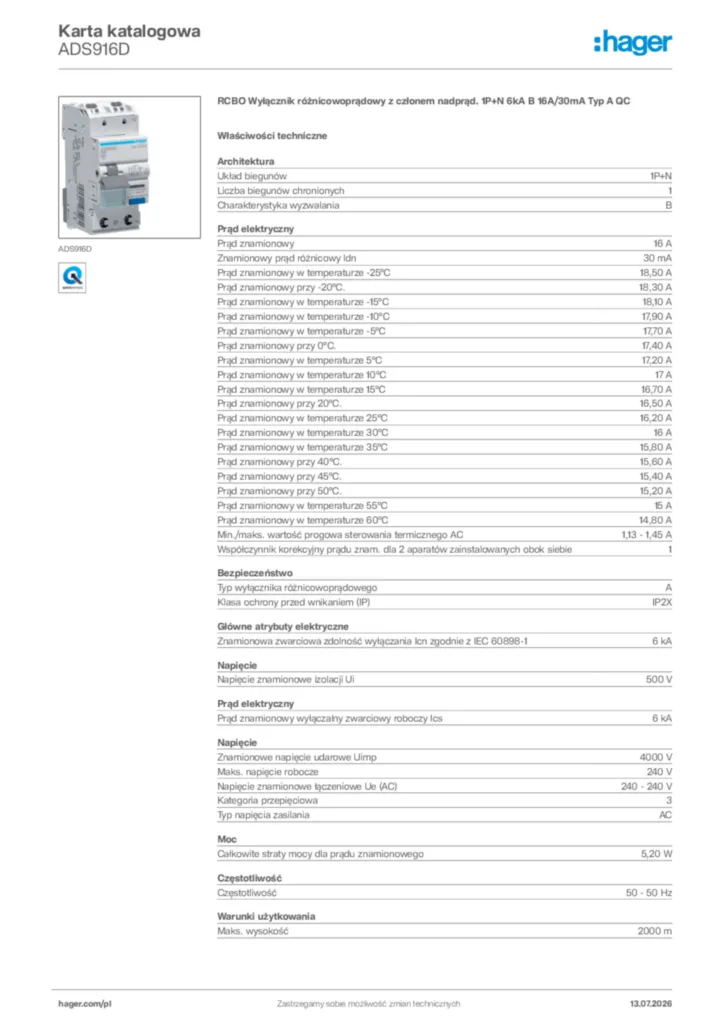

Specyfikacja techniczna
Architektura
-
Układ biegunów1P+N
-
Charakterystyka wyzwalaniaB
Prąd elektryczny
-
Prąd znamionowy16 A
-
Znamionowy prąd różnicowy ldn30 mA
-
Prąd znamionowy w temperaturze -25°C18,50 A
-
Prąd znamionowy przy -20°C.18,30 A
-
Prąd znamionowy w temperaturze -15°C18,10 A
-
Prąd znamionowy w temperaturze -10°C17,90 A
-
Prąd znamionowy w temperaturze -5°C17,70 A
-
Prąd znamionowy przy 0°C.17,40 A
-
Prąd znamionowy w temperaturze 5°C17,20 A
-
Prąd znamionowy w temperaturze 10°C17 A
-
Prąd znamionowy w temperaturze 15°C16,70 A
-
Prąd znamionowy przy 20°C.16,50 A
-
Prąd znamionowy w temperaturze 25°C16,20 A
-
Prąd znamionowy w temperaturze 30°C16 A
-
Prąd znamionowy w temperaturze 35°C15,80 A
-
Prąd znamionowy przy 40°C.15,60 A
-
Prąd znamionowy przy 50°C.15,20 A
-
Prąd znamionowy w temperaturze 55°C15 A
-
Prąd znamionowy w temperaturze 60°C14,80 A
-
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie1
-
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie0,95
-
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie0,90
-
Min./maks. wartość progowa sterowania termicznego AC1,13 - 1,45 A
-
Współczynnik korekcyjny prądu znam. dla 6 aparatów zainstalowanych obok siebie0,85
Bezpieczeństwo
-
Typ wyłącznika różnicowoprądowegoA
-
Klasa ochrony przed wnikaniem (IP)IP2X
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-16 kA
Łączność
-
Typ połączeniaquickconnect
Napięcie
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp4000 V
-
Maks. napięcie robocze240 V
-
Napięcie znamionowe łączeniowe Ue (AC)240 - 240 V
-
Kategoria przepięciowa3
Moc
-
Całkowite straty mocy dla prądu znamionowego5,20 W
Częstotliwość
-
Częstotliwość50 - 50 Hz
Warunki użytkowania
-
Maks. Wysokość n.p.m.2000 m
-
Klasa ograniczenia energii I²t3
-
Zakres temperatur pracy-25 - 40 °C
-
Temperatura przechowywania/transportu-25 - 70 °C
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)2000
-
Wytrzymałość mechaniczna (liczba cykli)2000
Rodzaj połączenia
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych1,5 - 4,0 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych1,5 - 4,0 mm²
Instalacja, montaż
-
Nominalny moment dokręcania2,1 - 2,1 Nm
-
Typ połączenia górnego aparatury modułowejquickconnect
-
Typ połączenia dolnego aparatury modułowejbiconnect, quickbusbar
Pojemność
-
Liczba modułów2
Wymiary
-
Wysokość94 mm
-
Szerokość35 mm
-
Głębokość68 mm
Kompatybilność
-
Pasuje do szyn DINTak
