RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 40A/30mA Typ A ADM490C
EAN
3250611020349
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
2 055,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Akcesoria mechaniczne 1 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 2 dostępne produkty -
Wyzwalacz podnapięciowy 2 dostępne produkty -
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty -
Zobacz więcej 7 dostępne inne produkty
Uzupełnij swój system
-
LZ060
Element dystansowy 0,5M
6,60 zł / szt.*
-
MZ201
Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
149,60 zł / szt.* -
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
215,00 zł / szt.*
-
MZ203
Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
390,00 zł / szt.* -
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
369,00 zł / szt.*
-
MZ205
Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC
388,00 zł / szt.* -
MZ206Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
425,00 zł / szt.*
-
MZ212
Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
211,00 zł / szt.*
-
MZN175Mechanizm blokujący do MCB/RCCB/RCBO
58,00 zł / szt.*
-
KB463ASzyna grzebieniowa kołkowa pozioma 4P 10mm2 12M
211,00 zł / szt.* -
KB463CSzyna grzebieniowa kołkowa pozioma 4P 10mm2 24M
397,00 zł / szt.* -
KDN463ASzyna grzebieniowa widełkowa pozioma 4P 10mm2 12M
177,00 zł / szt.* -
KDN463BSzyna grzebieniowa widełkowa pozioma 4P 10mm2 56M
663,00 zł / szt.* -
KDN480ASzyna grzebieniowa widełkowa pozioma 4P 16mm2 do SPD 4P + RCCB 4P/MCB 4P 12M
165,00 zł / szt.* -
KDN480BSzyna grzebieniowa widełkowa pozioma 4P 16mm2 do SPD 4P + RCCB 4P/MCB 4P 56M
693,00 zł / szt.*

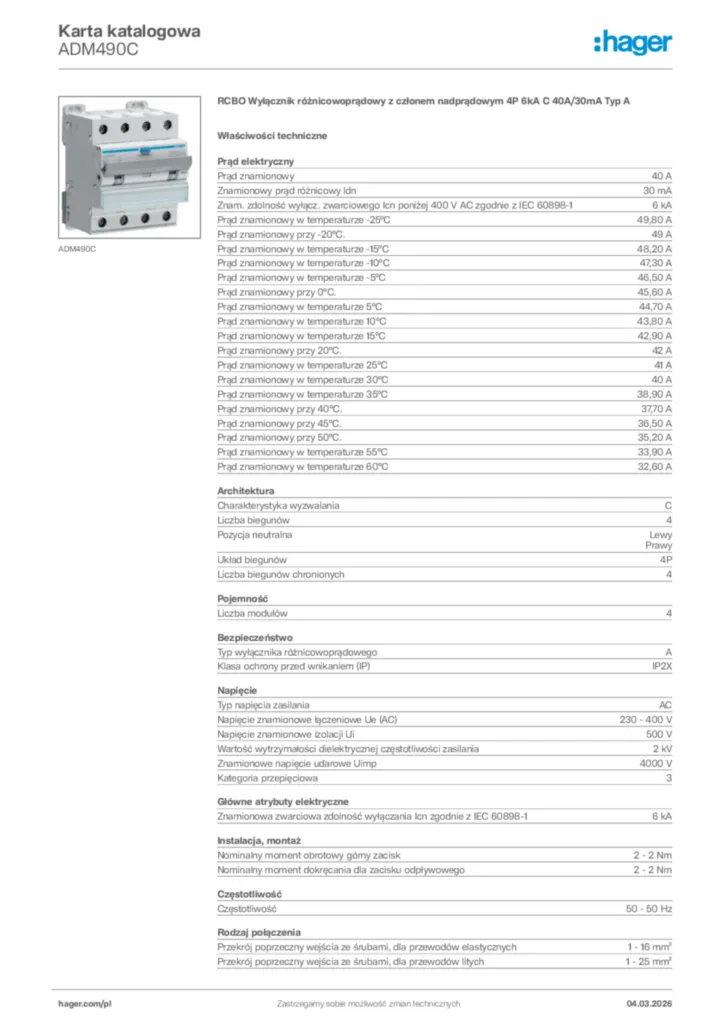

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy40 A
-
Znamionowy prąd różnicowy ldn30 mA
-
Znam. zdolność wyłącz. zwarciowego Icn poniżej 400 V AC zgodnie z IEC 60898-16 kA
-
Prąd znamionowy w temperaturze -25°C49,80 A
-
Prąd znamionowy przy -20°C.49 A
-
Prąd znamionowy w temperaturze -15°C48,20 A
-
Prąd znamionowy w temperaturze -10°C47,30 A
-
Prąd znamionowy w temperaturze -5°C46,50 A
-
Prąd znamionowy przy 0°C.45,60 A
-
Prąd znamionowy w temperaturze 5°C44,70 A
-
Prąd znamionowy w temperaturze 10°C43,80 A
-
Prąd znamionowy w temperaturze 15°C42,90 A
-
Prąd znamionowy przy 20°C.42 A
-
Prąd znamionowy w temperaturze 25°C41 A
-
Prąd znamionowy w temperaturze 30°C40 A
-
Prąd znamionowy w temperaturze 35°C38,90 A
-
Prąd znamionowy przy 40°C.37,70 A
-
Prąd znamionowy przy 45°C.36,50 A
-
Prąd znamionowy przy 50°C.35,20 A
-
Prąd znamionowy w temperaturze 55°C33,90 A
-
Prąd znamionowy w temperaturze 60°C32,60 A
Architektura
-
Charakterystyka wyzwalaniaC
-
Pozycja neutralnaLewy, Prawy
-
Układ biegunów4P
-
Liczba biegunów chronionych4
Pojemność
-
Liczba modułów4
Bezpieczeństwo
-
Typ wyłącznika różnicowoprądowegoA
-
Klasa ochrony przed wnikaniem (IP)IP2X
Napięcie
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe łączeniowe Ue (AC)230 - 400 V
-
Napięcie znamionowe izolacji Ui500 V
-
Wartość wytrzymałości dielektrycznej częstotliwości zasilania2 kV
-
Znamionowe napięcie udarowe Uimp4000 V
-
Kategoria przepięciowa3
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-16 kA
Instalacja, montaż
-
Nominalny moment obrotowy górny zacisk2 - 2 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego2 - 2 Nm
-
Nominalny moment dokręcania2 - 2 Nm
-
Możliwość montażu 360°Tak
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejbiconnect
Częstotliwość
-
Częstotliwość50 - 50 Hz
Rodzaj połączenia
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych1 - 16 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych1 - 25 mm²
Warunki użytkowania
-
Klasa ograniczenia energii I²t3
-
Zakres temperatur pracy-25 - 40 °C
Wymiary
-
Wysokość84 mm
-
Szerokość71 mm
-
Głębokość70 mm
Łączność
-
Typ połączeniaZacisk śrubowy
Moc
-
Całkowite straty mocy dla prądu znamionowego17,70 W
