RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 16A/30mA A QC/QB ADM416QC

Name: ADM416QC
Brand: Hager
SKU: ADM416QC
Price: 1420 PLN

EAN

3250611027942

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

1420,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

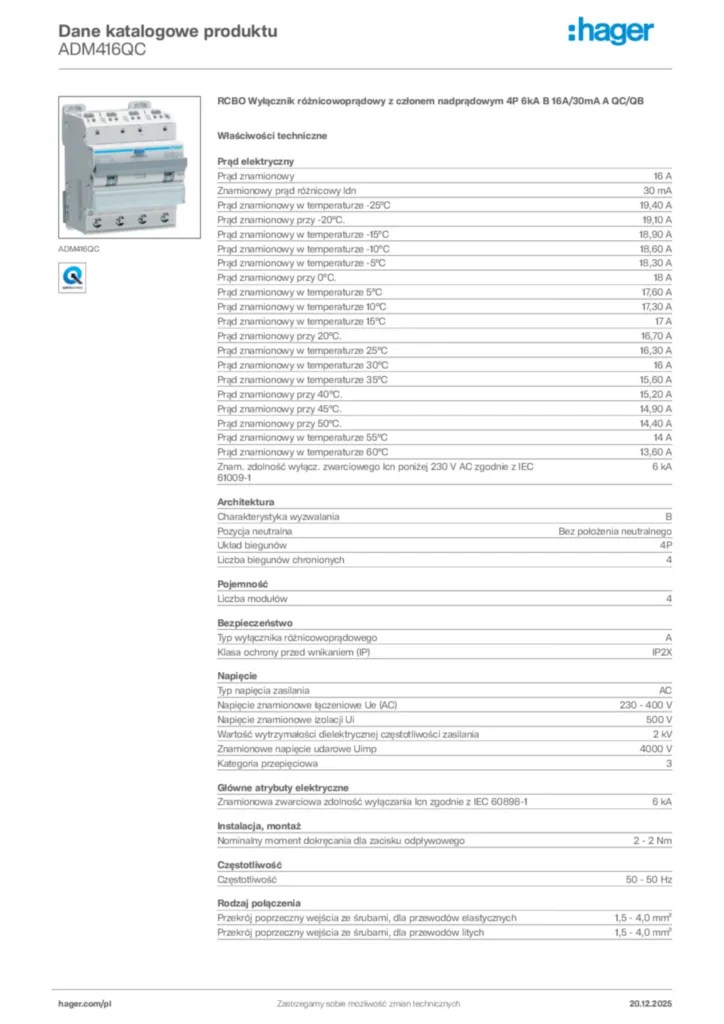

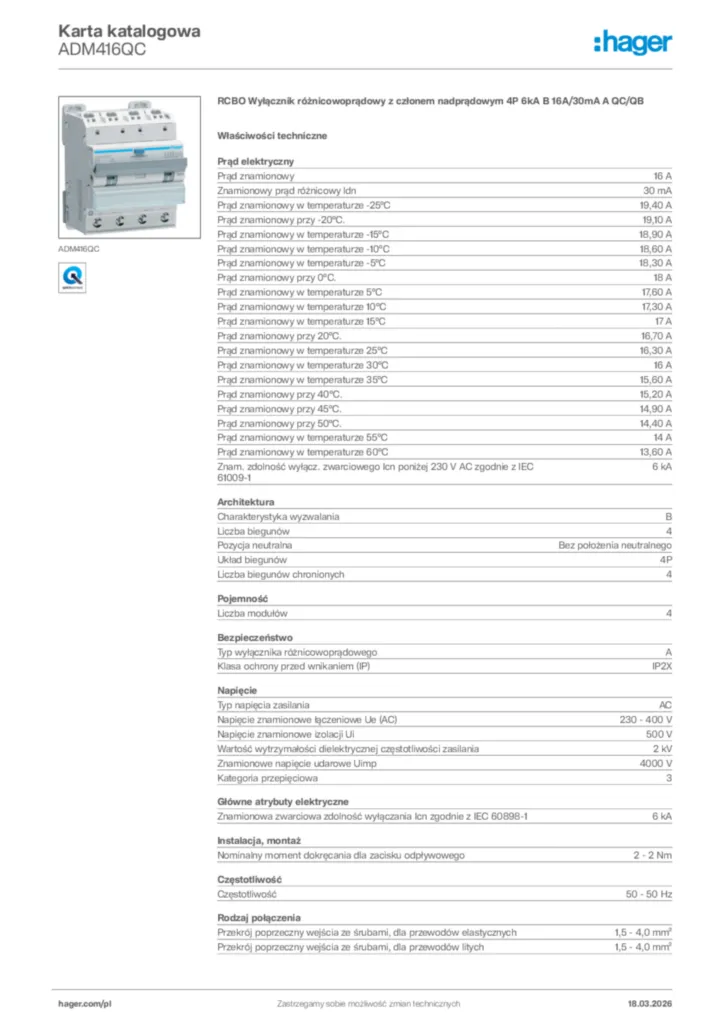

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Kabel przyłączeniowy do skrzynek rozdzielczych 4 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Zobacz więcej 7 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

16 A
Znamionowy prąd różnicowy ldn

30 mA
Prąd znamionowy w temperaturze -25°C

19,40 A
Prąd znamionowy przy -20°C.

19,10 A
Prąd znamionowy w temperaturze -15°C

18,90 A
Prąd znamionowy w temperaturze -10°C

18,60 A
Prąd znamionowy w temperaturze -5°C

18,30 A
Prąd znamionowy przy 0°C.

18 A
Prąd znamionowy w temperaturze 5°C

17,60 A
Prąd znamionowy w temperaturze 10°C

17,30 A
Prąd znamionowy w temperaturze 15°C

17 A
Prąd znamionowy przy 20°C.

16,70 A
Prąd znamionowy w temperaturze 25°C

16,30 A
Prąd znamionowy w temperaturze 30°C

16 A
Prąd znamionowy w temperaturze 35°C

15,60 A
Prąd znamionowy przy 40°C.

15,20 A
Prąd znamionowy przy 45°C.

14,90 A
Prąd znamionowy przy 50°C.

14,40 A
Prąd znamionowy w temperaturze 55°C

14 A
Prąd znamionowy w temperaturze 60°C

13,60 A

Charakterystyka wyzwalania

B
Pozycja neutralna

Bez położenia neutralnego
Układ biegunów

4P
Liczba biegunów chronionych

4

Liczba modułów

4

Typ wyłącznika różnicowoprądowego

A
Klasa ochrony przed wnikaniem (IP)

IP2X

Typ napięcia zasilania

AC
Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Napięcie znamionowe izolacji Ui

500 V
Wartość wytrzymałości dielektrycznej częstotliwości zasilania

2 kV
Znamionowe napięcie udarowe Uimp

4000 V
Kategoria przepięciowa

3

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA
Nominalny moment dokręcania dla zacisku odpływowego

2 - 2 Nm

Częstotliwość

50 - 50 Hz

Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1,5 - 4,0 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1,5 - 4,0 mm²

Nominalny moment dokręcania

2 - 2 Nm
Możliwość montażu 360°

Tak
Typ połączenia górnego aparatury modułowej

quickconnect
Typ połączenia dolnego aparatury modułowej

biconnect

Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 40 °C

Wysokość

84 mm
Szerokość

71 mm
Głębokość

70 mm

Typ połączenia

quickconnect

Całkowite straty mocy dla prądu znamionowego

10,90 W
