Overspanningsbeveiliger 65kA 4P met reserve aanduiding en signalisatiecontact SPB465R
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Overspanningsbeveiliging apparatuur (T3) 2 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Architectuur
-
Pooltype3P+N
-
Positie N-aansluitingLinks
Capaciteit
-
Aantal modulen4
Spanning
-
Nominale spanning Ue240 - 415 V
-
Continu bedrijfsspanning Uc volgens IEC61643-1335 V
-
Spanningsbeveiliging Up volgens IEC61643-11,45 kV
-
Beveiligingsniveau: Up L-PE / N-PE volgens IEC61643-111,70 kV
-
Stroomveiligheidsniveau Up N-PE IEC61643-111700 V
-
Spanningsbeveiligingsniveau Up L-N (PEN)1,35 kV
-
Spanningsbeveiligingsniveau Up L-PE1,6 kV
-
Nominale bedrijfsspanning AC (signaalcontact)5 - 250 V
-
Nominale bedrijfsspanning DC (signaalcontact)30 - 30 V
-
Veiligheidsniveau Up L-N/PEN IEC61643-111450 V
-
Type voedingAC
-
Referentietestspanning Utest AC255 V
-
Overspanningscategorie volgens IEC60947-13
Elektrische Stroom
-
Nominale ontlaadstroom In 8/20µs L-N(PEN)/N-PE IEC6164320 kA
-
Nominale ontlaadstroom In 8-20 µs L - PE IEC61643-1120 kA
-
Kortsluitstroom (Isccr)25 kA
-
Max. overstroombeveiliging, parallelschakeling (zekering)125 A
-
Max. overstroombeveiliging, serieschakeling (zekering)80 A
-
Nominale ontlaadstroom20 kA
-
Nominale ontlaadstroom ln 8 - 20 µs L/N (PEN)20 kA
-
Nominale ontlaadstroom ln 8 - 20 µs N-PE20 kA
-
Nominale bedrijfsstroom AC (signaalcontact)5 - 750 mA
-
Nominale bedrijfsstroom DC (signaalcontact)1 - 1 mA
-
Stroomonderbrekingswaarde volgen0,1 kA
-
Max. ontlaadstroom (Imax)40 kA
-
Max. ontlaadstroom (Imax) L-N (PEN)40 kA
-
Max. ontlaadstroom (Imax) L-PE40 kA
-
Max. ontlaadstroom (Imax) N-PE40 kA
Afmetingen
-
Hoogte98,7 mm
-
Breedte71,20 mm
-
Diepte77,5 mm
-
Afstriplengte16 mm
-
Afstriplengte (signaalcontact)7 mm
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-40 - 80 °C
-
Vochtbestendigheid5 - 95%
-
Opslag-/transport-temperatuur-40 - 80 °C
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Hoogte2000 m
Netwerkconfiguratie
-
NetwerktypeTN-S, TT
-
TN netwerkNee
-
TN-C netwerkNee
-
TN-C-S netwerkNee
-
TN-S netwerkJa
-
TT netwerkJa
-
IT-netwerkNee
-
DC-netwerkNee
Uitrusting
-
Met meldcontact op afstandJa
-
Nominale belastingsstroom Il80 A
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1,5 - 25,0 mm²
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1,5 - 35,0 mm²
-
Doorsnede signaalcontact0,14 - 1,5 mm²
-
Aantal geleiders (zonder aarding)4
-
Doorsnede soepele geleider1.5 - 25 mm²
-
Dwarsdoorsnede soepele geleider (signaalcontact)0,14 - 1,5 mm²
-
Doorsnede stijve geleider1.5 - 35 mm²
-
Dwarsdoorsnede massieve geleider (signaalcontact)0,14 - 1,5 mm²
-
Type connector/stekkerSchroefaansluiting
Normen
-
Klasse volgens IEC61643T2
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Nominaal aandraaimoment3 - 4,5 NM
-
Geschikt voor binnengebruikJa
Configuratie
-
Met geïntegreerde zekeringNee
Connectiviteit
-
AansluitwijzeDIN-rail
-
Type connector/stekkerSchroefaansluiting
-
Type aansluiting (signaalcontact)Steekaansluiting, Schroefaansluiting
Bediening en signalisatie
-
Met indicatielampjeJa
Functies
-
Geschikt voor extra systeemconfiguratieNee
Zekering
-
Kenmerken zekeringgG
Alleen voor intern gebruik
-
Aantal halve modulen van 17,5 mm8
Specifieke eigenschappen voor beveiliging
-
Filtertype productOSB
Materiaal
-
ProductkleurLichtgrijs
-
RAL-kleur7035
-
MateriaalPolyamide (PA), Polyester
Veiligheid
-
BeschermingsklasseIsolatieklasse I, Isolatieklasse II
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Productinformatieblad

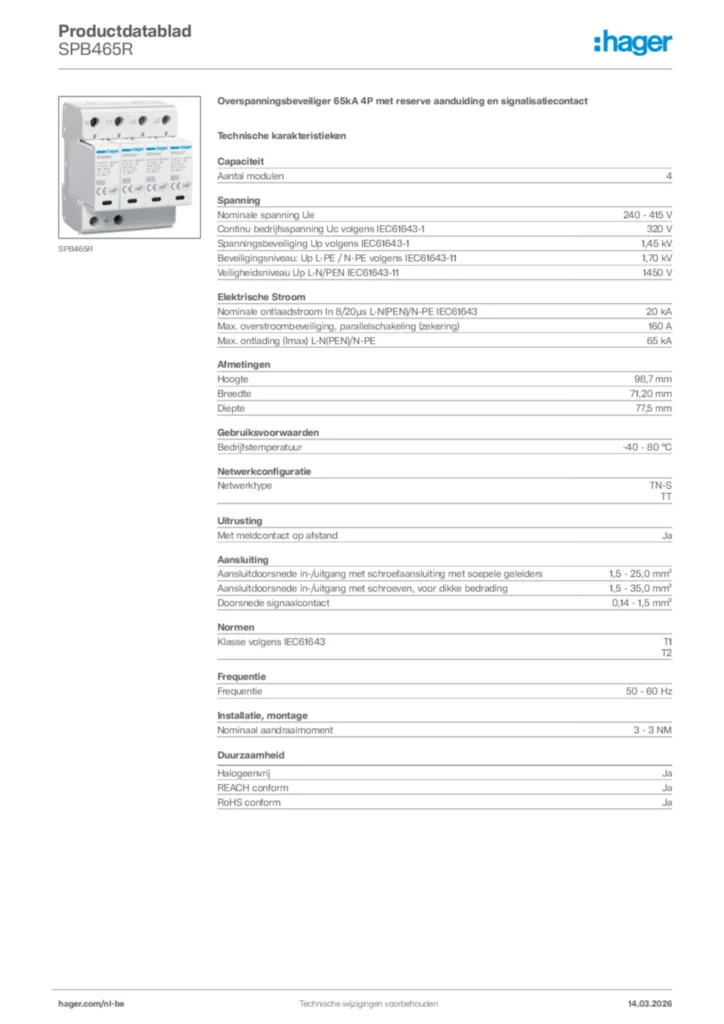

Hager Productdatablad SPB465R
