Patroon neuter 65kA voor SPB265R en SPB465R SPB065N
EAN-nummer
3250615515360
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Compatibele producten
-
Referenced by 2 producten beschikbaar
Technische eigenschappen
Capaciteit
-
Aantal modulen1
Spanning
-
Nominale spanning Ue240 - 415 V
-
Continu bedrijfsspanning Uc volgens IEC61643-1264 V
-
Beveiligingsniveau: Up L-PE / N-PE volgens IEC61643-111,7 kV
Elektrische Stroom
-
Nominale ontlaadstroom In 8/20µs L-N(PEN)/N-PE IEC6164350 kA
Afmetingen
-
Hoogte47,3 mm
-
Breedte17,5 mm
-
Diepte67,3 mm
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-40 - 80 °C
Netwerkconfiguratie
-
NetwerktypeTN-S, TT
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1,5 - 25,0 mm²
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1,5 - 35,0 mm²
Normen
-
Klasse volgens IEC61643T1, T2
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Nominaal aandraaimoment3 - 3 NM
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

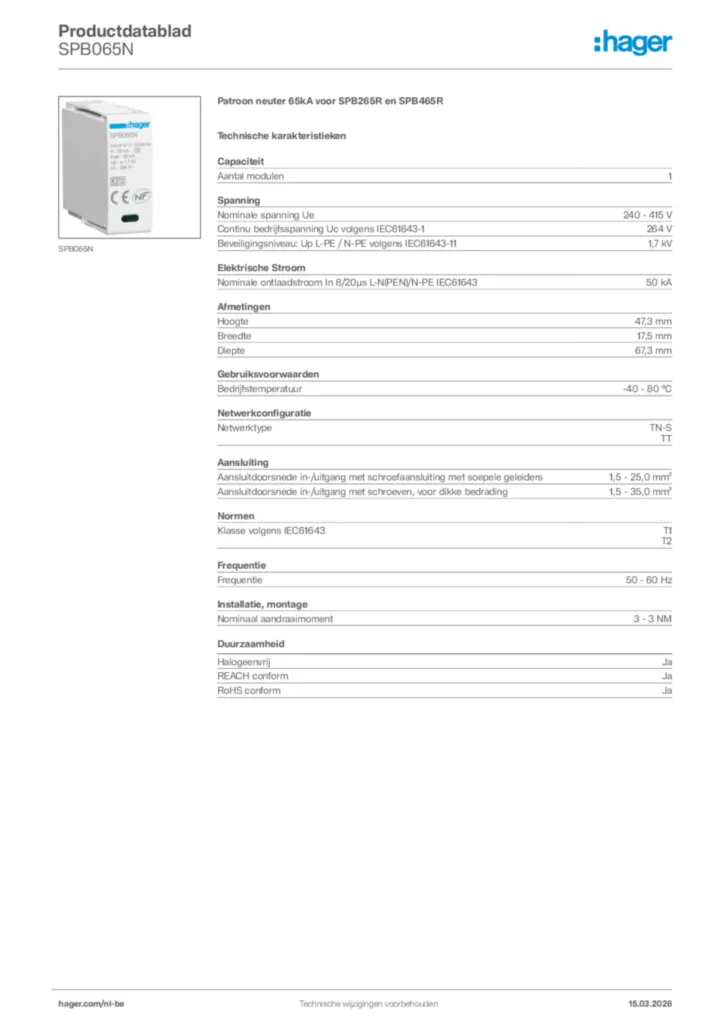

Hager Productdatablad SPB065N
Patroon neuter 65kA voor SPB265R en SPB465R
PDF -
Conformiteitsverklaring
Declaration of conformity for Lightning rod 8-15-40-65-100kA
Conformiteitsverklaring International 2021-08-25
PDF305,83 kB
