Oversp.bev. T1+T2 4P Uc 350V Iimp 100 kA Up 1,5 kV TNS/TT +sign.contct SPA801
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Kamrail 2 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Elektrische Stroom
-
Max. ontlading (Imax) L-N(PEN)/N-PE50 kA
-
LekstroomvrijJa
-
Max. overstroombeveiliging, parallelschakeling (zekering)315 A
-
Bliksemimpulsstroom Iimp (10/350 µs) volgens IEC61643 L-N(PEN)/N-PE25 kA, 100 kA
Netwerkconfiguratie
-
NetwerktypeTN-S, TT
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
Uitrusting
-
Met meldcontact op afstandJa
Capaciteit
-
Aantal modulen8
Spanning
-
Spanningsbeveiliging Up volgens IEC61643-11,50 kV
-
Continu bedrijfsspanning Uc volgens IEC61643-1350 V
-
Nominale spanning Ue230 - 400 V
-
Veiligheidsniveau Up L-N/PEN IEC61643-111,5 kV
Architectuur
-
Aantal polen4
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-40 - 80 °C
Afmetingen
-
Hoogte95,20 mm
-
Breedte142,40 mm
-
Diepte67 mm
Bediening en signalisatie
-
Met indicatielampjeJa
Normen
-
Klasse volgens IEC61643T1, T2, T3
Installatie, montage
-
Nominaal aandraaimoment4,50 - 4,50 NM
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders2,5 - 35,0 mm²
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading2,5 - 35,0 mm²
-
Doorsnede signaalcontact0,14 - 1,5 mm²
Frequentie
-
Frequentie50 - 60 Hz
Veiligheid
-
Beschermingsgraad IPIP20
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

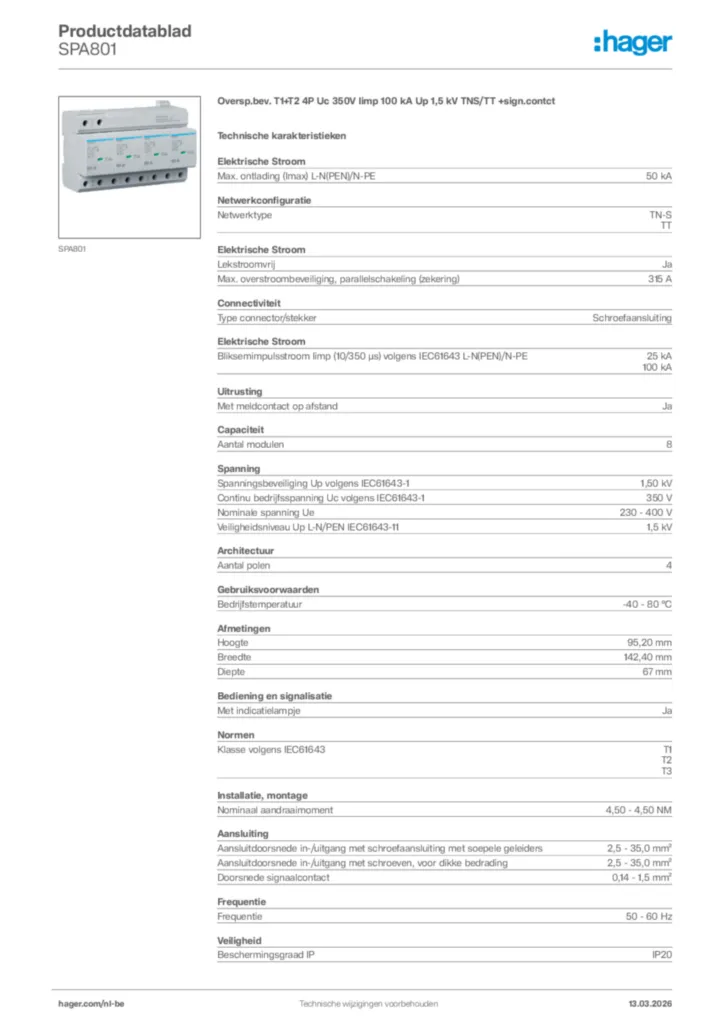

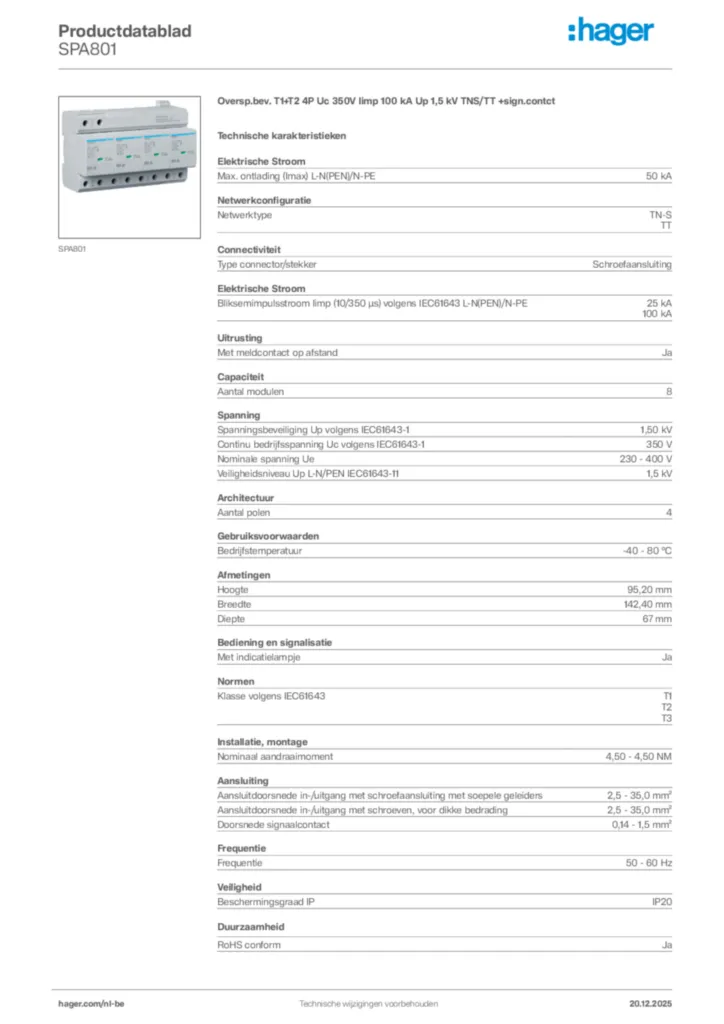

Hager Productdatablad SPA801
Oversp.bev. T1+T2 4P Uc 350V Iimp 100 kA Up 1,5 kV TNS/TT +sign.contct
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, de-DE 2024-12-06
PDF780,57 kB
