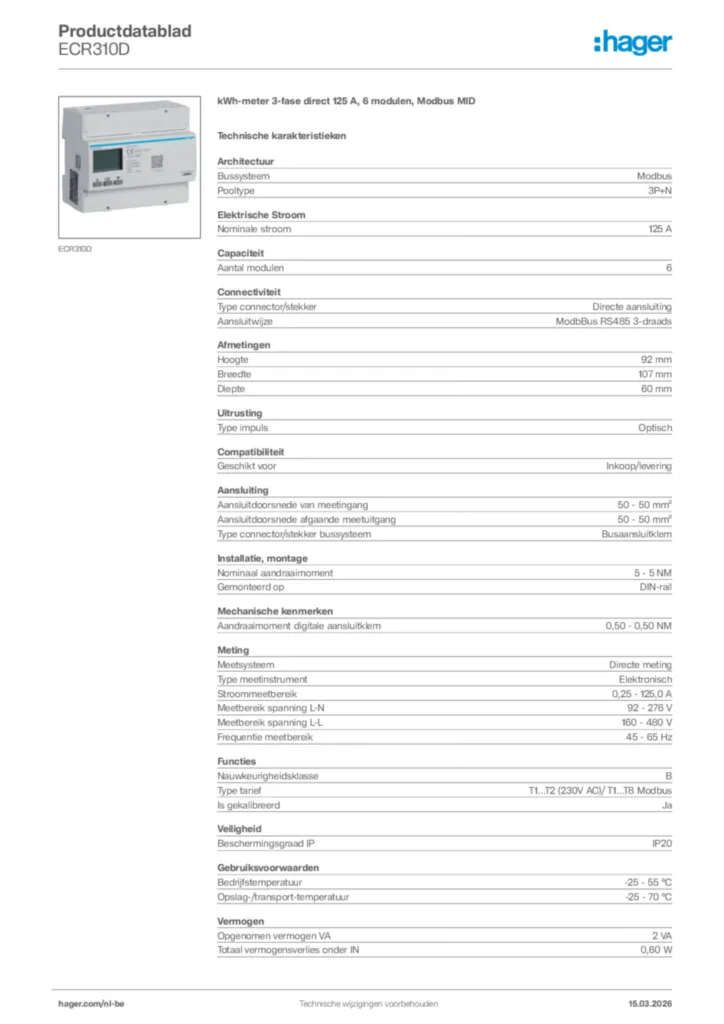

kWh-meter 3-fase direct 125 A, 6 modulen, Modbus MID ECR310D
EAN-nummer
3250612231461
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Toebehoren voor bussysteem 1 producten beschikbaar
Technische eigenschappen
Architectuur
-
BussysteemModbus
-
Pooltype3P+N
Elektrische Stroom
-
Nominale stroom125 A
-
Maximale meetcircuitstroom125 A
Capaciteit
-
Aantal modulen6
Connectiviteit
-
Type connector/stekkerDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte107 mm
-
Diepte60 mm
Uitrusting
-
Type impulsOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang50 - 50 mm²
-
Aansluitdoorsnede afgaande meetuitgang50 - 50 mm²
-
Type connector/stekker bussysteemBusaansluitklem
Installatie, montage
-
Nominaal aandraaimoment5 - 5 NM
-
Gemonteerd opDIN-rail
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 125,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Meetbereik spanning L-L160 - 480 V
-
Frequentie meetbereik45 - 65 Hz
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230V AC)/ T1...T8 Modbus
-
Is gekalibreerdJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN0,60 W
Frequentie
-
Frequentie50 - 50 Hz
