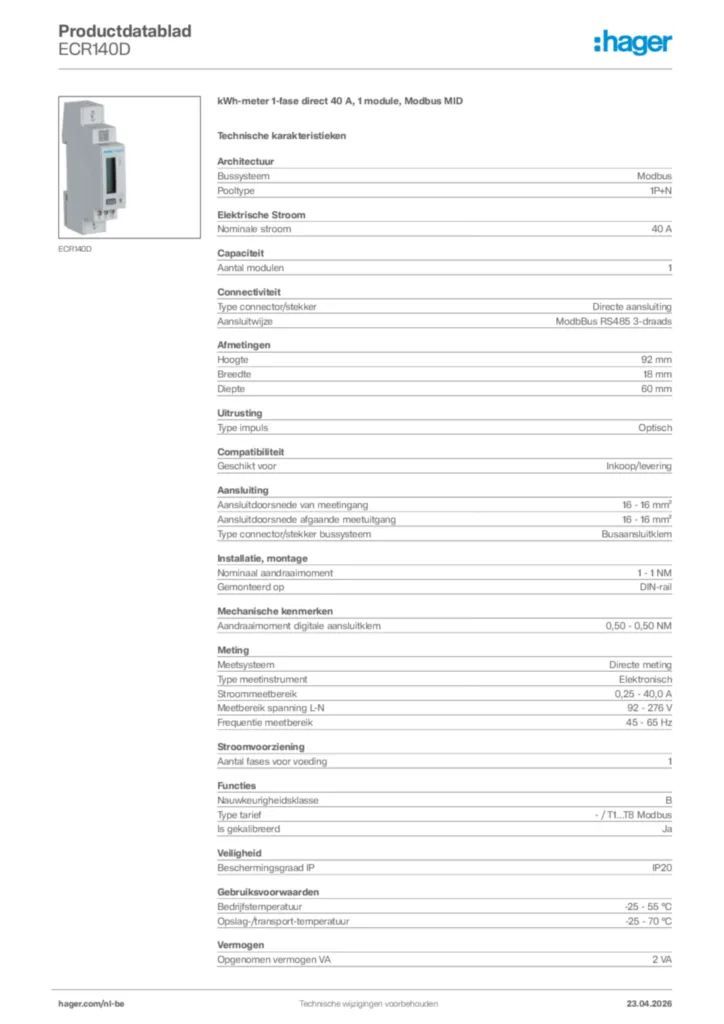

kWh-meter 1-fase direct 40 A, 1 module, Modbus MID ECR140D
EAN-nummer
3250612231423
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Toebehoren/onderdelen voor overspanningsbeveiliging data en M&R 1 producten beschikbaar -
Toebehoren voor bussysteem 1 producten beschikbaar
Technische eigenschappen
Architectuur
-
BussysteemModbus
-
Pooltype1P+N
Elektrische Stroom
-
Nominale stroom40 A
-
Maximale meetcircuitstroom40 A
Capaciteit
-
Aantal modulen1
Connectiviteit
-
Type connector/stekkerDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte18 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang16 - 16 mm²
-
Aansluitdoorsnede afgaande meetuitgang16 - 16 mm²
-
Type connector/stekker bussysteemBusaansluitklem
Installatie, montage
-
Nominaal aandraaimoment1 - 1 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 40,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Stroomvoorziening
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Type tarief- / T1...T8 Modbus
-
Is gekalibreerdJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN1 W
