Interruttore Automatico Magnetotermico 1 Polo 32 A 20 Ka Curva D 1 M. Din NSN132
EAN
3250614646096
Marca
Hager
Confezione
1 pezzo
Prezzo
52,44 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
-
Blocco contatti ausiliari 2 accessori disponibili
-
Sganciatore di tensione 1 accessori disponibili
-
Bobina di minima tensione 2 accessori disponibili
-
Funzioni di blocco ed interblocco 1 accessori disponibili
Completa il tuo sistema
Proprietà tecniche
Corrente
-
Corrente nominale32 A
-
Potere di interruzione nominale Ics fino a 230 V AC secondo IEC60947-27,50 kA
-
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-110 kA
-
Potere di interruzione nominale in cortocircuito Icu fino a 230 V AC IEC60947-220 kA
Architettura
-
Numero di poli1P
-
CurvaD
Numero di moduli
-
Numero di moduli1
Principali caratteristiche elettriche
-
Potere d'interruzione nominale Icn AC secondo IEC60898-110 kA
-
Coppia di serraggio nominale terminale superiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale terminale inferiore2,80 - 2,80 Nm
Condizioni di impiego
-
Tensione nominale d'impiego CA240 - 415 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui500 V
-
Tensione nominale di tenuta d'impulso Uimp6000 V
Frequenza
-
Frequenza50 - 60 Hz
Connessione
-
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi1 - 35 mm²
-
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili1 - 25 mm²
-
Sezione di morsetti in ingresso con viti per conduttori flessibili1 - 25 mm²
-
Sezione morsetti con viti, per conduttori rigidi1 - 35 mm²
Installazione, montaggio
-
Coppia di serraggio nominale2,80 - 2,80 Nm
-
Tipo di collegamento inferiore per dispositivi modulariBiconnect
-
Tipo di collegamento superiore per dispositivi modulariTerminale a vite
-
Possibilità di montaggio a 360°SÌ
Protezione
-
Grado di protezione IPIP20
Condizioni d'uso
-
Grado di inquinamento secondo IEC60664 / IEC60947-22
-
Protezione dall'umidità dell'ariaPer tutti i climi
-
Temperatura d’esercizio-25 - 70 °C
Potenza
-
Potenza dissipata totale3,65 W
Durata
-
Durata elettrica e numero di cicli4000
-
Numero di manovre20000
Connettività
-
Tipo di connettoreTerminale a vite
-
Allineamento superiore per dispositivi modulariTerminali allineati
-
Allineamento inferiore per dispositivi modulariTerminali allineati
Serie
-
Altezza83 mm
-
Larghezza17,50 mm
-
Profondità70 mm
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-

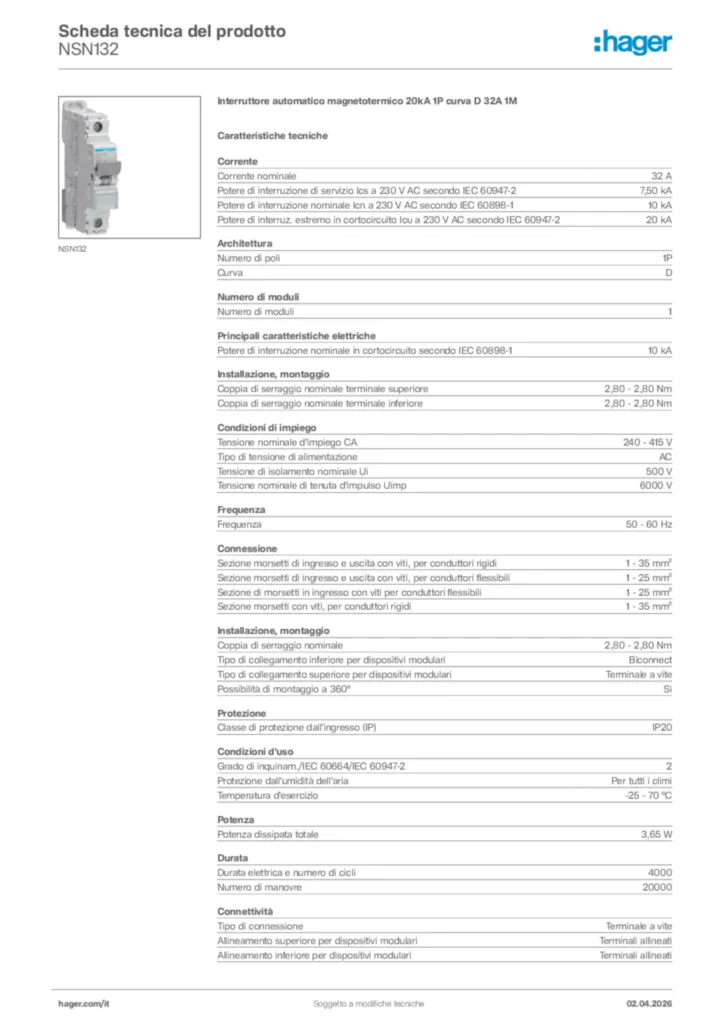

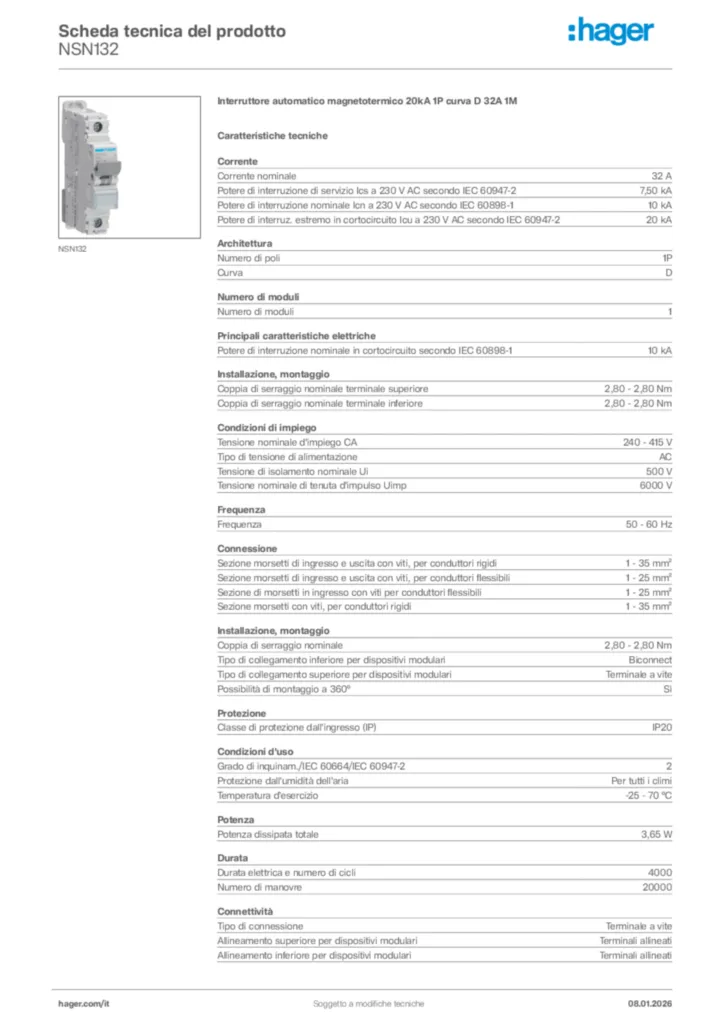

Immagine prodotto
-
