Interruttore automatico magnetotermico con potere d'interruzione pari a 25 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto, curva di intervento D, corrente nominale (In) pari a 6 A e presenta un ingombro uguale a 1 modulo DIN.

EAN

3250614646034

Marca

Hager

Confezione

1 pezzo

Interruttore automatico magnetotermico 25kA 1P curva D 6A 1M NSN106

Ricambio: verificare la disponibilità con il proprio grossista di materiale elettrico

Accessori
Proprietà tecniche
Valore ambientale
Documenti

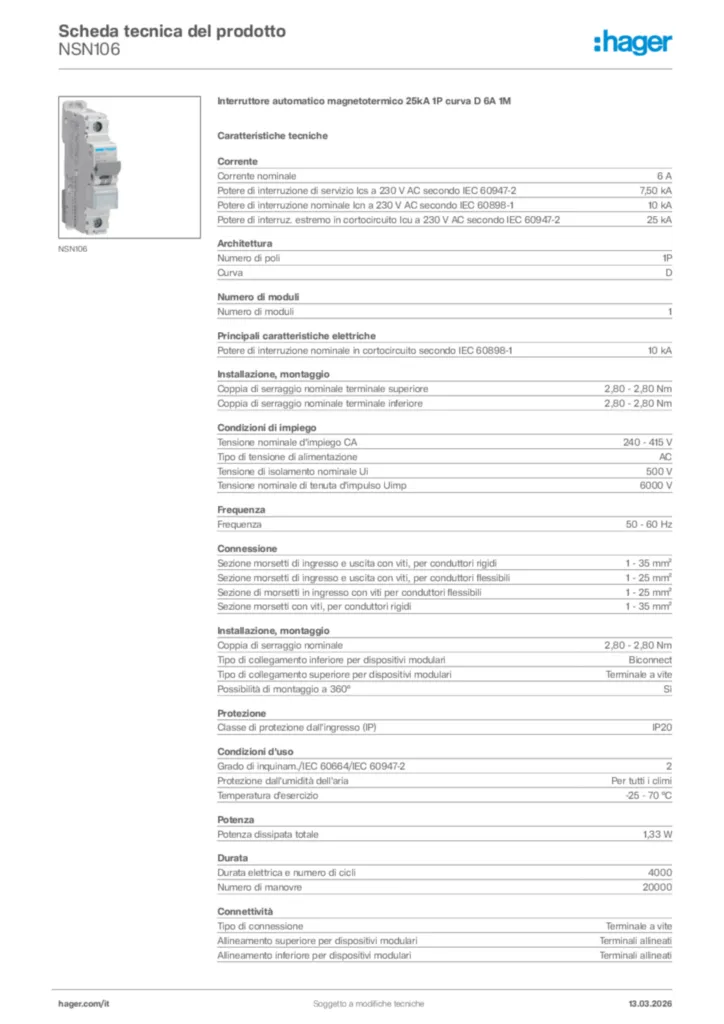

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale IN

6 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

7,50 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

25 kA
Corrente nominale a -15°C

7,27 A
Corrente nominale a -10°C

7,13 A
Corrente nominale a -5°C

6,99 A
Corrente nominale a 0°C

6,85 A
Corrente nominale a 5°C

6,71 A
Corrente nominale a 10°C

6,57 A
Corrente nominale a 15°C

6,42 A
Corrente nominale a 20°C

6,28 A
Corrente nominale a 25°C

6,14 A
Corrente nominale a 30°C

6 A
Corrente nominale a 35°C

5,84 A
Corrente nominale a 40°C

5,68 A
Corrente nominale a 45°C

5,51 A
Corrente nominale a 50°C

5,35 A
Corrente nominale a 55°C

5,19 A
Corrente nominale a 60°C

5,03 A
Corrente nominale a 65°C

4,86 A
Corrente nominale a 70°C

4,7 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

25 kA

Numero di poli

1P
Curva

D

Numero di moduli

1

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

230 - 240 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Perdita di potenza a IN

1,33 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

17,50 mm
Profondità

70 mm
