EAN

3250614346538

Marca

Hager

Confezione

12 Pezzi

Interruttori automatici magnetotermici e solo magnetici

Interruttore Automatico 1P 40A 6Ka C 1M MCA140

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili

Proprietà tecniche

Corrente nominale

40 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

7,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

10 kA
Corrente nominale a -15 °C

56,70 A
Corrente nominale a -10 °C

55,35 A
Corrente nominale a -5 °C

53,24 A
Corrente nominale a 0°C

51,51 A
Corrente nominale a 5 °C

49,78 A
Corrente nominale a 10 °C

48,06 A
Corrente nominale a 15 °C

46,33 A
Corrente nominale a 20°C

44,60 A
Corrente nominale a 25 °C

42,87 A
Corrente nominale a 30 °C

40 A
Corrente nominale a 35 °C

39,41 A
Corrente nominale a 40°C

37,69 A
Corrente nominale a 45°C

35,96 A
Corrente nominale a 50°C

34,99 A
Corrente nominale a 55 °C

32,50 A
Corrente nominale a 60 °C

30,77 A
Corrente nominale a 65 °C

29,04 A
Corrente nominale a 70 °C

27,31 A

Numero di poli

1P
Curva

C

Numero di moduli

1

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

230 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

3,71 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

17,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Certificazioni e documenti

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

Hager REACH declaration MCA140

PDF

Hager RoHS report MCA140

PDF

Documenti

Immagine prodotto

Immagine del prodotto MCA140

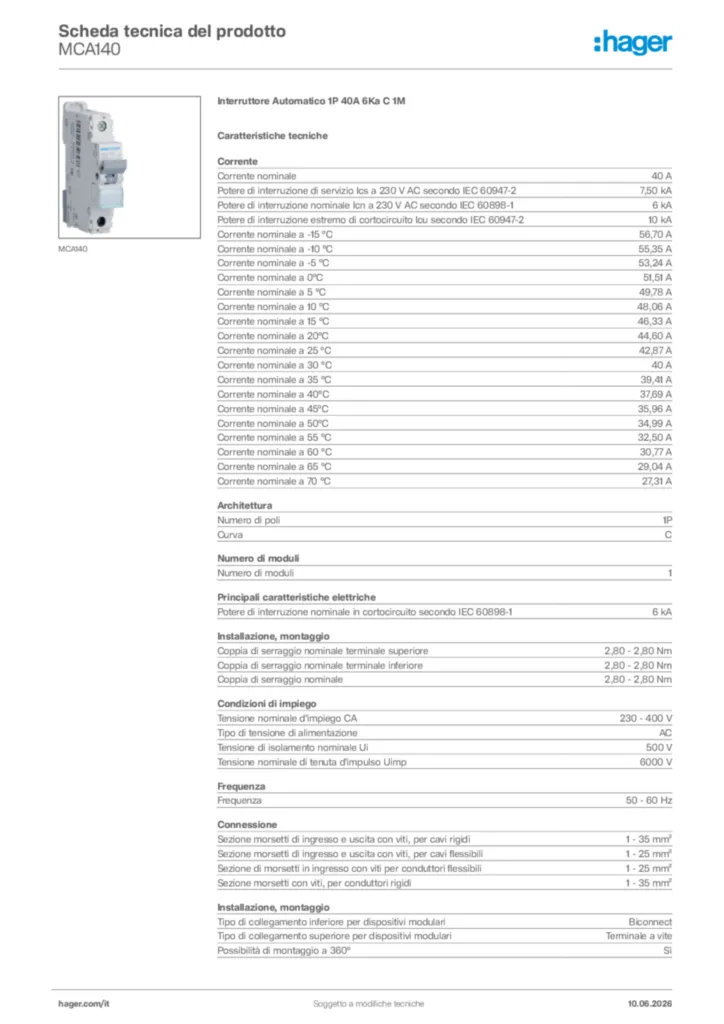

Scheda tecnica del prodotto

Hager Scheda tecnica del prodotto MCA140

Interruttore Automatico 1P 40A 6Ka C 1M

PDF
Dichiarazione di conformità

Dichiarazione di conformità en-GB 2025-11-13

PDF

813,16 kB

Dichiarazione di conformità en-GB 2025-12-08

PDF

808,67 kB
