INTERR. AUTOM.1P 3A 6 KA C 1M MCA103
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Prodotti successivi:
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Scegli il tuo distributore
Seleziona il distributore per acquistare presso il suo store online ai prezzi a te riservati.
Completa il tuo sistema
Accessori associati
-
Funzioni di blocco ed interblocco 1 accessori disponibili -
alotte coprimorsetti 1 accessori disponibili -
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili -
Bobina di minima tensione 1 accessori disponibili -
Sganciatore di tensione 2 accessori disponibili -
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Completa il tuo sistema
-
MZN175
Mostrina di blocco
19,44 € / pezzo*
-
MZN120
Calotte corpimorsetti per interruttori modulari 1 modulo DIN
14,19 € / pezzo*
-
LZ060
Intercalare di dissipazione 0.5 moduli DIN
7,24 € / pezzo*
-
MZ206
Bobina minima tensione 230V in corrente alternata 1 modulo DIN
80,87 € / pezzo*
-
MZ212
Bobina massima tensione 230V in corrente alternata 1 modulo DIN
123,77 € / pezzo*
-
MZ202Contatto ausiliario + segnalazione guasto 6A 230V 1-2 moduli DIN
50,42 € / pezzo* -
MZ201Contatto ausiliario 1NA+1NC 6A 230V 1-2 moduli DIN
34,07 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale IN3 A
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-27,50 kA
-
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-16 kA
-
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-210 kA
-
Corrente nominale a -15°C3,64 A
-
Corrente nominale a -10°C3,57 A
-
Corrente nominale a -5°C3,5 A
-
Corrente nominale a 0°C3,43 A
-
Corrente nominale a 5°C3,36 A
-
Corrente nominale a 10°C3,29 A
-
Corrente nominale a 15°C3,21 A
-
Corrente nominale a 20°C3,14 A
-
Corrente nominale a 25°C3,07 A
-
Corrente nominale a 30°C3 A
-
Corrente nominale a 35°C2,97 A
-
Corrente nominale a 40°C2,94 A
-
Corrente nominale a 45°C2,9 A
-
Corrente nominale a 50°C2,87 A
-
Corrente nominale a 55°C2,84 A
-
Corrente nominale a 60°C2,81 A
-
Corrente nominale a 65°C2,77 A
-
Corrente nominale a 70°C2,74 A
-
Potere di interruzione di servizio Ics AC secondo IEC 60947-275 %
-
Potere di interruzione di servizio Ics AC secondo IEC 60898-16 kA
-
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-210 kA
Architettura
-
Numero di poli1P
-
CurvaC
Numero di moduli
-
Numero di moduli1
Principali caratteristiche elettriche
-
Potere di interruzione nominale in cortocircuito secondo IEC 60898-16 kA
Installazione, montaggio
-
Coppia di serraggio nominale terminale superiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale terminale inferiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale2,80 - 2,80 Nm
-
Tipo di collegamento inferiore per dispositivi modulariBiconnect
-
Tipo di collegamento superiore per dispositivi modulariTerminale a vite
-
Possibilità di montaggio a 360°SÌ
Condizioni di impiego
-
Tensione nominale d'impiego CA230 - 400 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui500 V
-
Tensione nominale di tenuta d'impulso Uimp6000 V
Frequenza
-
Frequenza50 - 60 Hz
Connessione
-
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi1 - 35 mm²
-
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili1 - 25 mm²
-
Sezione di morsetti in ingresso con viti per conduttori flessibili1 - 25 mm²
-
Sezione morsetti con viti, per conduttori rigidi1 - 35 mm²
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
-
Distanza della griglia60 mm
Condizioni d'uso
-
Grado di inquinam./IEC 60664/IEC 60947-22
-
Classe di limitazione di energia I²t3
-
Temperatura d’esercizio-25 - 70 °C
Potenza
-
Perdita di potenza a IN2,24 W
Connettività
-
Tipo di connessioneTerminale a vite
-
Allineamento superiore per dispositivi modulariTerminali allineati
-
Allineamento inferiore per dispositivi modulariTerminali allineati
Serie
-
Altezza83 mm
-
Larghezza17,50 mm
-
Profondità70 mm
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Scheda tecnica del prodotto

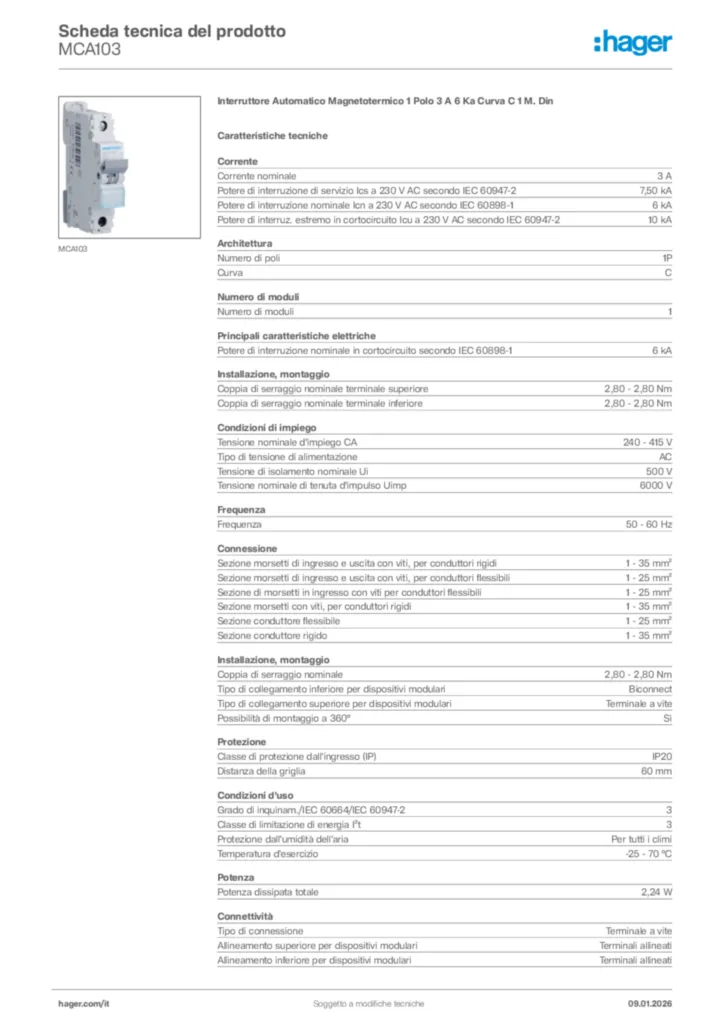

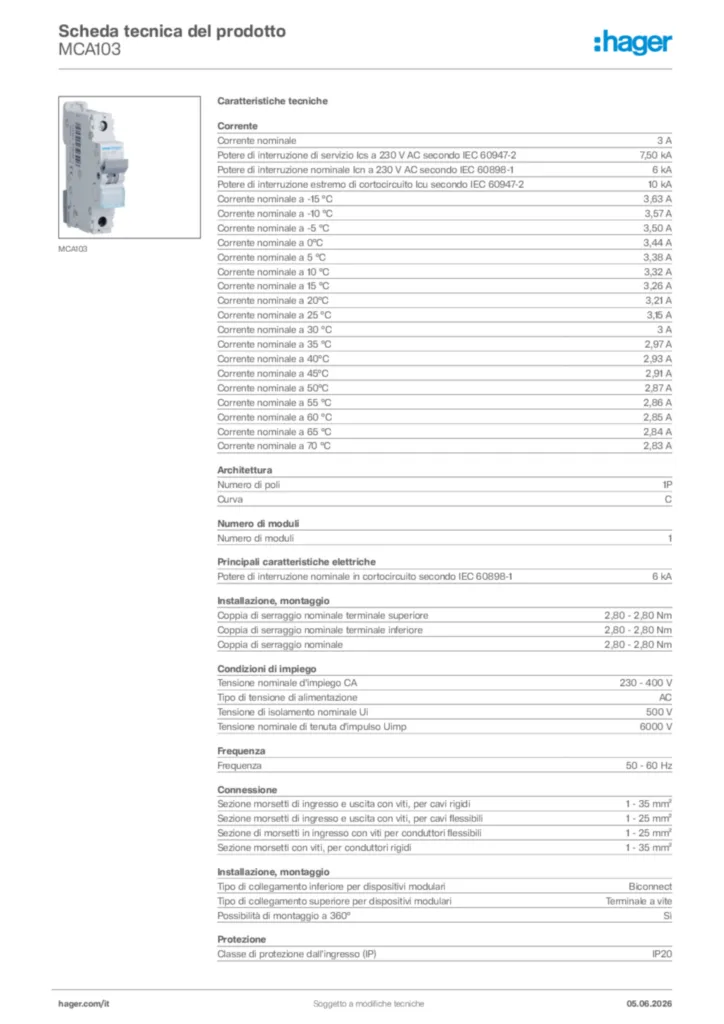

Hager Scheda tecnica del prodotto MCA103
