Interruttore Automatico Magnetotermico 3 Poli 63 A 6 Ka Curva B 3 M. Din MBA363
EAN
3250614345357
Marca
Hager
Confezione
4 Pezzi
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Prodotti successivi:
Completa il tuo sistema
Accessori associati
-
Blocco contatti ausiliari 2 accessori disponibili -
Blocco differenziale tipo A 2 accessori disponibili -
Blocco differenziale tipo A-HI 2 accessori disponibili -
Blocco differenziale tipo AC 2 accessori disponibili -
Coperchio/striscia di protezione per barra di fase 1 accessori disponibili -
Funzioni di blocco ed interblocco 1 accessori disponibili
Completa il tuo sistema
-
MZ202
Contatto ausiliario + segnalazione guasto 6A 230V 1-2 moduli DIN
46,36 € / pezzo* -
MZ201Contatto ausiliario 1NA+1NC 6A 230V 1-2 moduli DIN
31,36 € / pezzo*
-
BD363N
Blocco differenziale 3P ≤63A tipo A 30mA 3M
257,63 € / pezzo* -
BF363NBlocco differenziale 3P ≤63A tipo A 300mA 3M
203,84 € / pezzo*
-
BQ363N
Blocco differenziale 3P ≤63A tipo A-HI selettivo 300mA 3M
250,96 € / pezzo* -
BH363NBlocco differenziale 3P ≤63A tipo A-HI 30mA 3M
261,61 € / pezzo*
-
BF364N
Blocco differenziale 3P ≤63A tipo AC 300mA 3M
138,38 € / pezzo* -
BD364NBlocco differenziale 3P ≤63A tipo AC 30mA 3M
209,95 € / pezzo*
-
KZN023
10 chiusure laterali per KDN263B - KDN363B
1,06 € / pezzo*
-
MZN175
Mostrina di blocco
17,87 € / pezzo*
-
KDN363Bbarretta di cablaggio a forcella 3P 63A 1mt
196,36 € / pezzo*
-
MZ206Bobina minima tensione 230V in corrente alternata 1 modulo DIN
74,35 € / pezzo* -
MZ205Bobina minima tensione 48V in corrente continua 1 modulo DIN
74,35 € / pezzo*
-
MZ212Bobina massima tensione 230V in corrente alternata 1 modulo DIN
113,75 € / pezzo*
-
LZ060Intercalare di dissipazione 0.5 moduli DIN
6,65 € / pezzo*
-
MZN120Calotte corpimorsetti per interruttori modulari 1 modulo DIN
13,04 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale63 A
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-215 kA
-
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-16 kA
-
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-210 kA
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-210 kA
Architettura
-
Numero di poli3P
-
CurvaB
Numero di moduli
-
Numero di moduli3
Principali caratteristiche elettriche
-
Potere di interruzione nominale in cortocircuito secondo IEC 60898-16 kA
Installazione, montaggio
-
Coppia di serraggio nominale terminale superiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale terminale inferiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale2,80 - 2,80 Nm
-
Tipo di collegamento inferiore per dispositivi modulariBiconnect
-
Tipo di collegamento superiore per dispositivi modulariTerminale a vite
-
Possibilità di montaggio a 360°SÌ
Condizioni di impiego
-
Tensione nominale d'impiego CA400 - 400 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui500 V
-
Tensione nominale di tenuta d'impulso Uimp6000 V
Frequenza
-
Frequenza50 - 60 Hz
Connessione
-
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi1 - 35 mm²
-
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili1 - 25 mm²
-
Sezione di morsetti in ingresso con viti per conduttori flessibili1 - 25 mm²
-
Sezione morsetti con viti, per conduttori rigidi1 - 35 mm²
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
-
Distanza della griglia60 mm
Condizioni d'uso
-
Grado di inquinam./IEC 60664/IEC 60947-22
-
Classe di limitazione di energia I²t3
-
Temperatura d’esercizio-25 - 70 °C
Potenza
-
Potenza dissipata totale19,90 W
Connettività
-
Tipo di connessioneTerminale a vite
-
Allineamento superiore per dispositivi modulariTerminali allineati
-
Allineamento inferiore per dispositivi modulariTerminali allineati
Serie
-
Altezza83 mm
-
Larghezza52,50 mm
-
Profondità70 mm
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

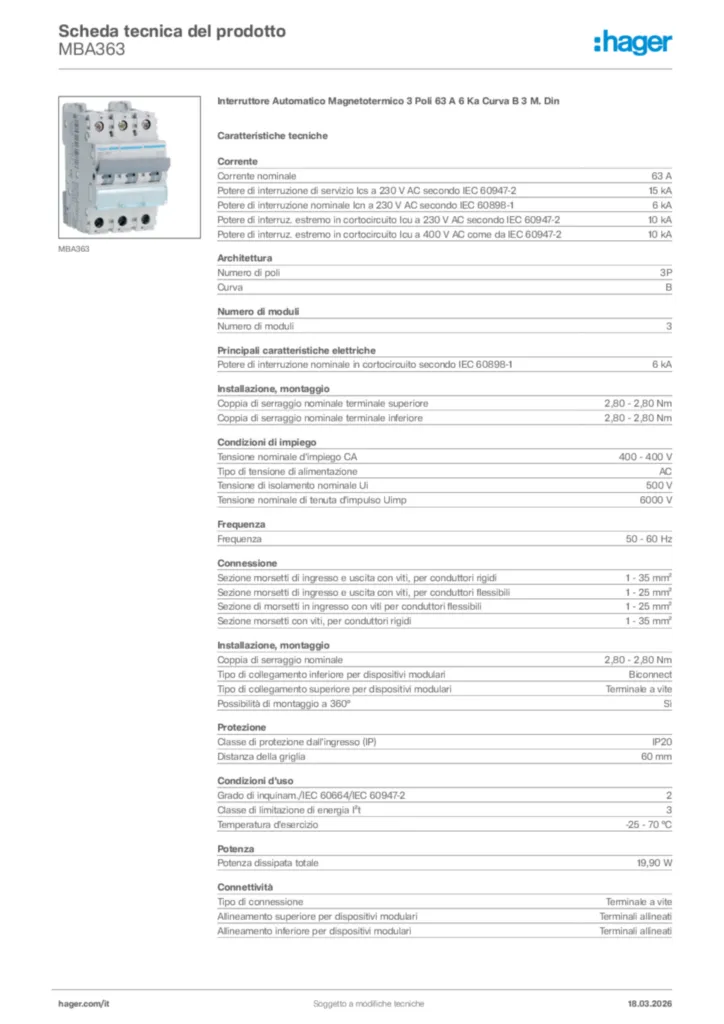

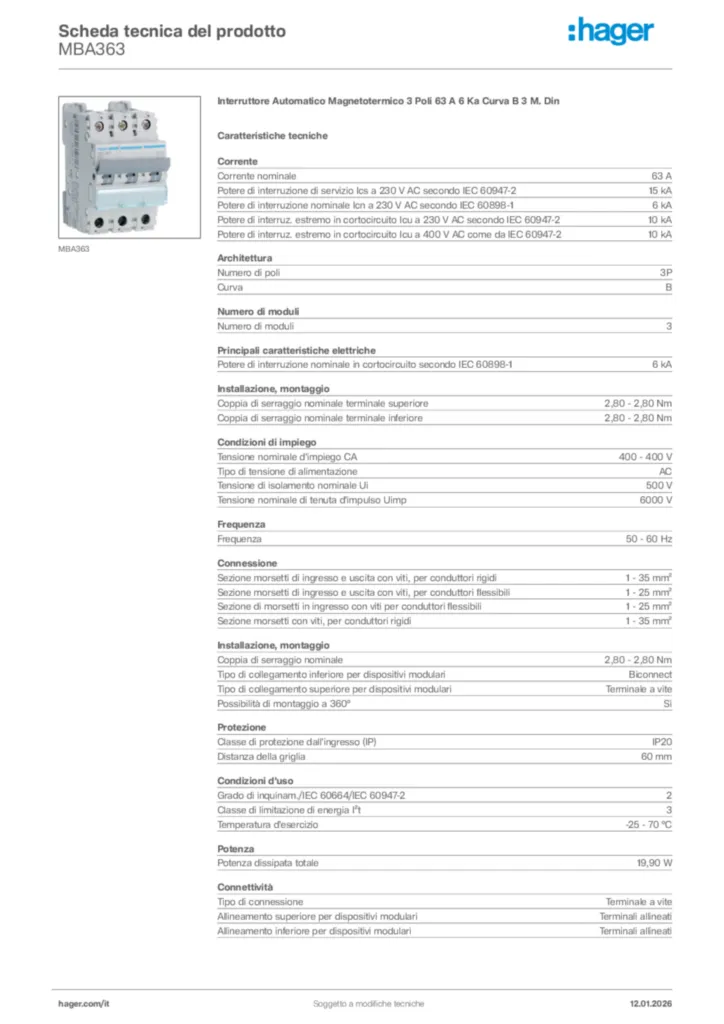

Product datasheet
