Interruttore automatico scatolato h3+ serie x630 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 630 A, tensione nominale Ue 415 V e potere di interruzione Icu 40 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613201685

catalog.pageproduct.product.info.brand

Hager

m/p imballo

1 pezzo

Interruttore automatico scatolato h3 x630 TM 3P 40kA 630A HNJ630DE

Name: HNJ630DE
Brand: Hager
SKU: HNJ630DE10
Price: 3397.64 EUR

Prezzo

3.397,64 €

/ pezzo *

Ricambio: verificare la disponibilità con il proprio grossista di materiale elettrico

Accessori
Caratteristiche tecniche
catalog.pageproduct.title_sustainability.h2

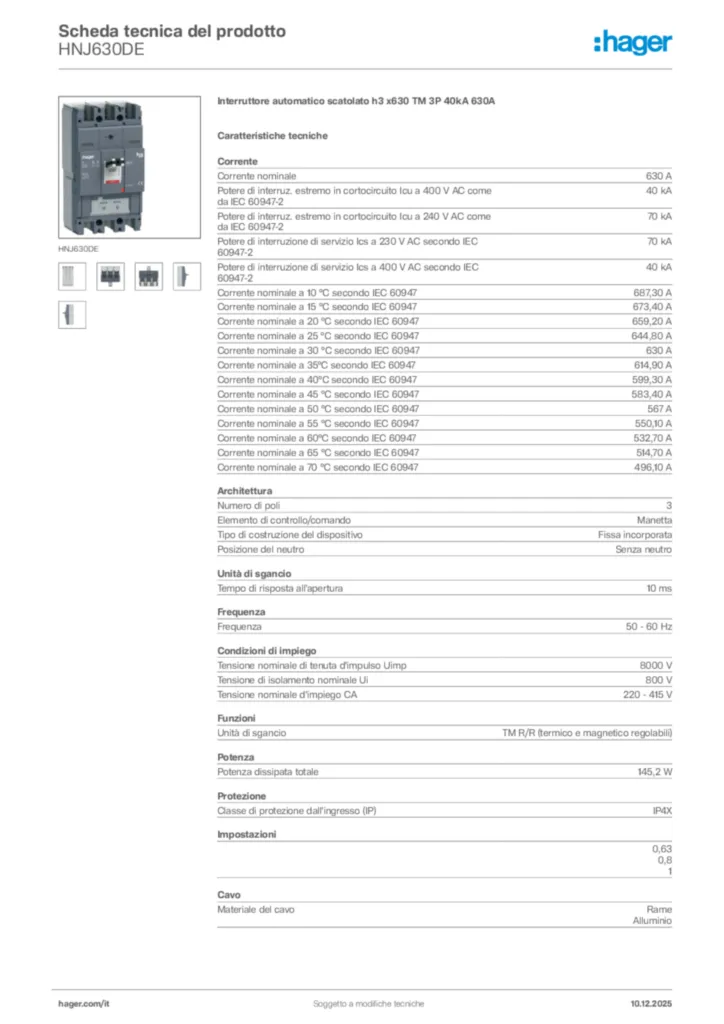

Documentazione

product.page.accessories.title

Funzioni di blocco ed interblocco 8 product.page.accessories.products-available
Bobina di minima tensione 8 product.page.accessories.products-available
Maniglia con interblocco per interruttore di potenza 1 product.page.accessories.products-available
Sganciatore di tensione 5 product.page.accessories.products-available
Cavo di blocco ausiliario 2 product.page.accessories.products-available
Adattatore per cavi ausiliari 2 product.page.accessories.products-available

Caratteristiche tecniche

Corrente nominale IN

630 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

40 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

40 kA
Corrente nominale a 10°C secondo IEC 60947

687,30 A
Corrente nominale a 15°C secondo IEC 60947

673,40 A
Corrente nominale a 20°C secondo IEC 60947

659,20 A
Corrente nominale a 25°C secondo IEC 60947

644,80 A
Corrente nominale a 30°C secondo IEC 60947

630 A
Corrente nominale a 35°C secondo IEC 60947

614,90 A
Corrente nominale a 40°C secondo IEC 60947

599,30 A
Corrente nominale a 45°C secondo IEC 60947

583,40 A
Corrente nominale a 50°C secondo IEC 60947

567 A
Corrente nominale a 55°C secondo IEC 60947

550,10 A
Corrente nominale a 60°C secondo IEC 60947

532,70 A
Corrente nominale a 65°C secondo IEC 60947

514,70 A
Corrente nominale a 70°C secondo IEC 60947

496,10 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Tempo di risposta all'apertura

10 ms

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 415 V

Unità di sgancio

TM R/R (termico e magnetico regolabili)

Perdita di potenza a IN

145,2 W

Classe di protezione dall'ingresso (IP)

IP4X

Impostazione della manopola di protezione termica xIN

0,63, 0,8, 1

Materiale del cavo

Rame, Alluminio

Compatibile con RDC AOB

Sì
Adatto per guida DIN

No
Idoneo per quadro di distribuzione

Sì

Altezza

260 mm
Larghezza

140 mm
Profondità

150 mm
Sbarra a valle: larghezza, altezza, diametro vite (max.)

10 mm, 12 mm, 32 mm
Sbarra a monte: larghezza, altezza, diametro vite (max.)

10 mm, 12 mm, 32 mm

Posizione di montaggio/collegamento

Anteriore
Coppia di serraggio nominale

18 - 18 Nm
Coppia di serraggio nominale terminale inferiore

18 - 18 Nm
Coppia di serraggio nominale terminale superiore

18 - 18 Nm
