Interruttore Automatico Magnetotermico 3 Poli 100 A 30 Ka Curva C 4.5 M. Din HMK390
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Completa il tuo sistema
Accessori associati
-
Blocco differenziale 125 A tipo A-HI 2 accessori disponibili -
Blocco differenziale 125 A tipo AC 1 accessori disponibili
-
Funzioni di blocco ed interblocco 1 accessori disponibili -
alotte coprimorsetti 1 accessori disponibili -
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili -
Bobina di minima tensione 1 accessori disponibili
Completa il tuo sistema
-
BTH380E
Blocco differenziale 3P ≤125A tipo A-HI 300-500-1000mA 6M
621,51 € / pezzo* -
BDH380EBlocco differenziale 3P ≤125A tipo A-HI 30mA 6M
416,56 € / pezzo*
-
BTC380E
Blocco differenziale 3P ≤125A tipo AC 300-500-1000mA 6M
364,61 € / pezzo*
-
MZN175
Mostrina di blocco
17,87 € / pezzo*
-
LZ060
Intercalare di dissipazione 0.5 moduli DIN
6,65 € / pezzo*
-
MZ206
Bobina minima tensione 230V in corrente alternata 1 modulo DIN
74,35 € / pezzo*
-
MZ212Bobina massima tensione 230V in corrente alternata 1 modulo DIN
113,75 € / pezzo*
-
MZ202Contatto ausiliario + segnalazione guasto 6A 230V 1-2 moduli DIN
46,36 € / pezzo* -
MZ201Contatto ausiliario 1NA+1NC 6A 230V 1-2 moduli DIN
31,36 € / pezzo*
Proprietà tecniche
Architettura
-
Numero di poli3P
Condizioni di impiego
-
Tensione nominale d'impiego CA415 - 415 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui500 V
-
Tensione nominale di tenuta d'impulso Uimp6000 V
Frequenza
-
Frequenza50 - 60 Hz
Installazione, montaggio
-
Coppia di serraggio nominale3,5 - 5,0 Nm
-
Tipo di collegamento superiore per dispositivi modulariTerminale a vite
-
Tipo di collegamento inferiore per dispositivi modulariTerminale a vite
-
Coppia di serraggio nominale terminale inferiore3,60 - 3,60 Nm
-
Coppia di serraggio nominale terminale superiore3,60 - 3,60 Nm
Corrente
-
Corrente nominale100 A
-
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-230 kA
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-230 kA
Principali caratteristiche elettriche
-
Potere di interruzione nominale in cortocircuito secondo IEC 60898-130 kA
Potenza
-
Potenza dissipata totale21,66 W
Durata
-
Durata elettrica e numero di cicli1500
-
Numero di manovre20000
Connessione
-
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi1 - 70 mm²
-
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili1 - 50 mm²
-
Sezione conduttore flessibile50 mm²
-
Sezione conduttore rigido70 mm²
Condizioni d'uso
-
Grado di inquinam./IEC 60664/IEC 60947-23
-
Protezione dall'umidità dell'ariaPer tutti i climi
-
Temperatura d’esercizio-25 - 70 °C
Numero di moduli
-
Numero di moduli4,50
Connettività
-
Allineamento superiore per dispositivi modulariTerminali allineati
-
Allineamento inferiore per dispositivi modulariTerminali allineati
Serie
-
Altezza90 mm
-
Larghezza80 mm
-
Profondità70 mm
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Product datasheet

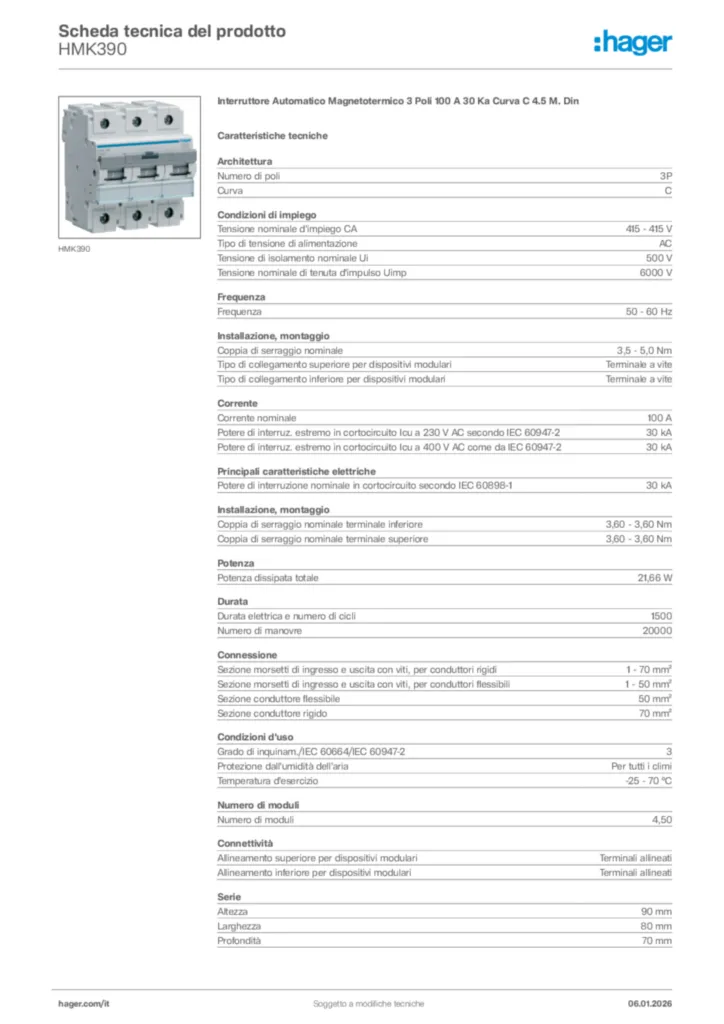

Hager Scheda tecnica del prodotto HMK390
Interruttore Automatico Magnetotermico 3 Poli 100 A 30 Ka Curva C 4.5 M. Din
PDF -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2021-07-16
PDF100,75 kB
