Interruttore automatico magnetotermico con potere d'interruzione pari a 10000 A secondo CEI EN 60898-1 (Icn) e pari a 10 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto, curva di intervento C, corrente nominale (In) pari a 125 A e presenta un ingombro uguale a 1.5 moduli DIN.

EAN

3250613230999

Marca

Hager

Confezione

1 pezzo

Interruttore automatico magnetotermico 10000A 10kA 1P curva C 125A 1.5M HMF199

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Accessori
Proprietà tecniche
Valore ambientale
Documenti

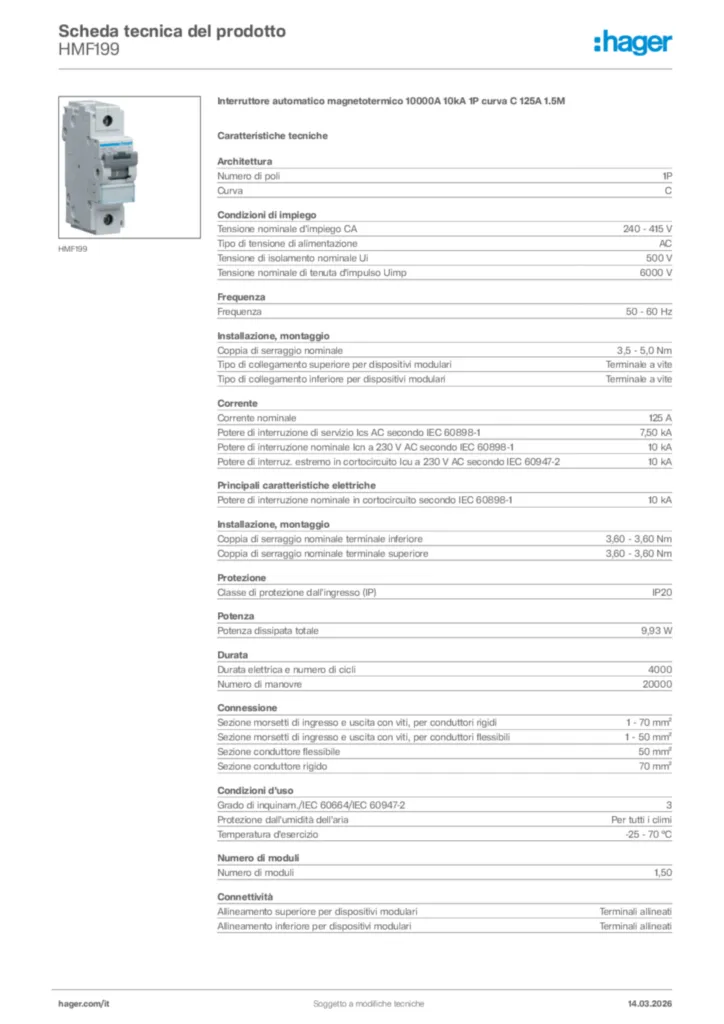

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Numero di poli

1P
Curva

C

Tensione nominale d'impiego CA

240 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3,5 - 5,0 Nm
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite
Coppia di serraggio nominale terminale inferiore

3,60 - 3,60 Nm
Coppia di serraggio nominale terminale superiore

3,60 - 3,60 Nm

Corrente nominale

125 A
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

7,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

10 kA
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

10 kA

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Classe di protezione dall'ingresso (IP)

IP20

Potenza dissipata totale

9,93 W

Durata elettrica e numero di cicli

4000
Numero di manovre

20000

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 70 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 50 mm²
Sezione conduttore flessibile

50 mm²
Sezione conduttore rigido

70 mm²

Grado di inquinam./IEC 60664/IEC 60947-2

3
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Numero di moduli

1,50

Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

90 mm
Larghezza

27 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
