Interruttore automatico scatolato h3 x630 TM 4P 25kA 630A neutro regolabile HHJ631DE

Name: HHJ631DE
Brand: Hager
SKU: HHJ631DE10
Price: 3144.23 EUR

Interruttore automatico scatolato h3+ serie x630 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 630 A, tensione nominale Ue 415 V e potere di interruzione Icu 25 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613201616

Marca

Hager

Confezione

1 pezzo

Prezzo

3.144,23 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

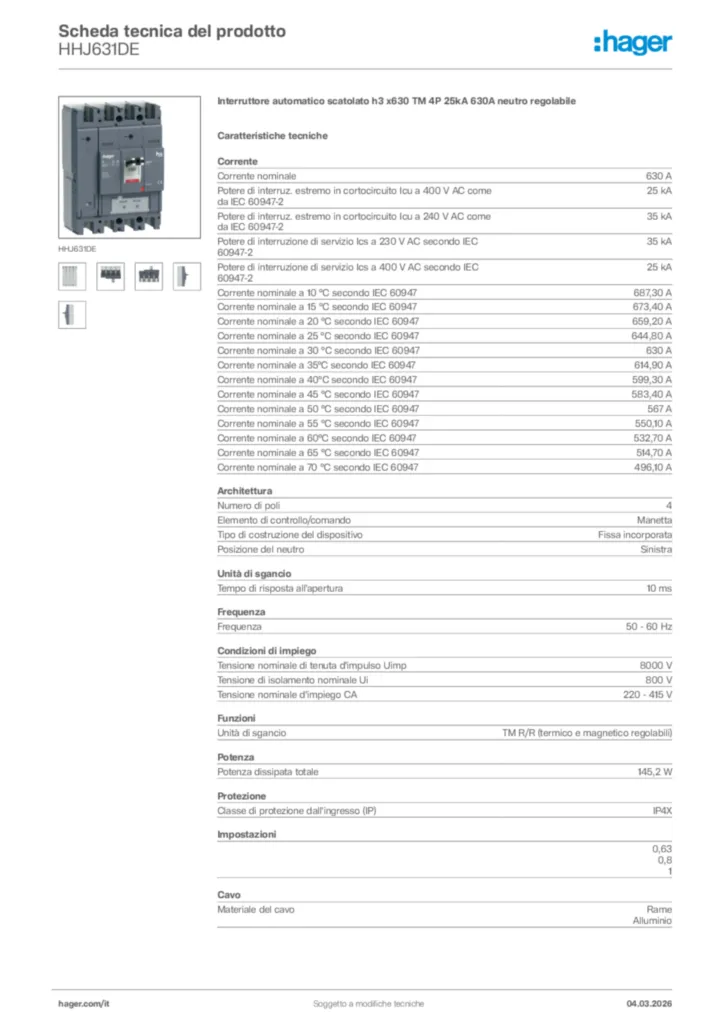

Scarica la scheda tecnica

Completa il tuo sistema

Bobina di minima tensione 8 accessori disponibili
Comando motore 6 accessori disponibili
blocco differenziale di tipo A per interruttori scatolati 1 accessori disponibili
Maniglia con interblocco per interruttore di potenza 1 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Adattatore per cavi ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

630 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

25 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

25 kA
Corrente nominale a 10 °C secondo IEC 60947

687,30 A
Corrente nominale a 15 °C secondo IEC 60947

673,40 A
Corrente nominale a 20 °C secondo IEC 60947

659,20 A
Corrente nominale a 25 °C secondo IEC 60947

644,80 A
Corrente nominale a 30 °C secondo IEC 60947

630 A
Corrente nominale a 35°C secondo IEC 60947

614,90 A
Corrente nominale a 40°C secondo IEC 60947

599,30 A
Corrente nominale a 45 °C secondo IEC 60947

583,40 A
Corrente nominale a 50 °C secondo IEC 60947

567 A
Corrente nominale a 55 °C secondo IEC 60947

550,10 A
Corrente nominale a 60°C secondo IEC 60947

532,70 A
Corrente nominale a 65 °C secondo IEC 60947

514,70 A
Corrente nominale a 70 °C secondo IEC 60947

496,10 A

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Sinistra

Tempo di risposta all'apertura

10 ms

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 415 V

Unità di sgancio

TM R/R (termico e magnetico regolabili)

Potenza dissipata totale

145,2 W

Classe di protezione dall'ingresso (IP)

IP4X

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Materiale del cavo

Rame, Alluminio

Compatibile con RDC AOB

SÌ
Adatto per guida DIN

No
Idoneo per quadro di distribuzione

SÌ

Altezza

260 mm
Larghezza

185 mm
Profondità

150 mm
Sbarra a valle: larghezza, altezza, diametro vite (max.)

10 mm, 12 mm, 32 mm
Sbarra a monte: larghezza, altezza, diametro vite (max.)

10 mm, 12 mm, 32 mm

Posizione di montaggio/collegamento

Anteriore
Coppia di serraggio nominale

18 - 18 Nm
Coppia di serraggio nominale terminale inferiore

18 - 18 Nm
Coppia di serraggio nominale terminale superiore

18 - 18 Nm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Conformità REACh – SVHC free SÌ
