Interruttore automatico h3 x630 tm 3poli 630A 25kA

HHJ630DE

  • Hager - Apparecchi generali

Interruttore automatico h3 x630 tm 3poli 630A 25kA HHJ630DE

EAN
3250613201609
Marca
Hager
Confezione
1 pezzo
Prezzo
2.581,15 €
/ pezzo *
2.581,15 €
/ pezzo *

You have to log in with your myHager profile to see prices and to order.

Aggiungi a un elenco
Aggiungi a un elenco

Accedi per creare un elenco di prodotti

Devi accedere al tuo account myHager per creare elenchi di prodotti

Creare un account Accedi
  • Accessori
  • Proprietà tecniche
  • Valore ambientale
  • Documenti
  • Più prodotti

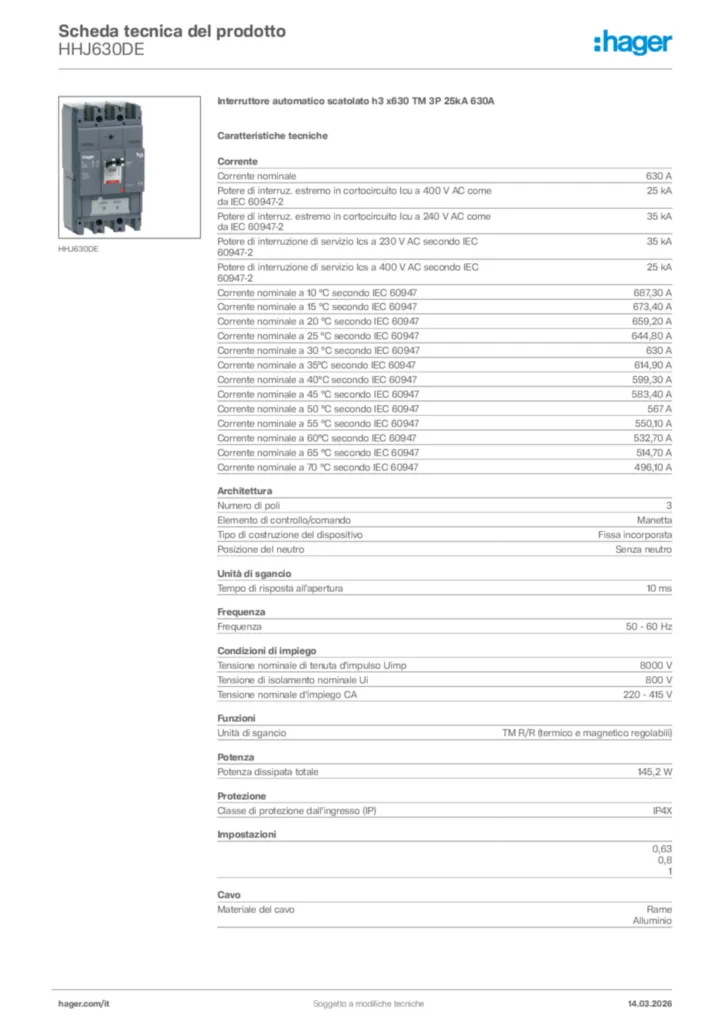

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

  • Sgan­cia­tore di tensione 5 accessori disponibili
  • Bobina di minima tensione 8 accessori disponibili
  • Blocco contatti ausiliari 5 accessori disponibili
  • Funzioni di blocco ed inter­blocco 8 accessori disponibili
  • Cavo di blocco ausiliario 2 accessori disponibili
  • altri accessori disponibili 28 altri accessori disponibili

Completa il tuo sistema

  • Sgan­cia­tore di tensione
  • Bobina di minima tensione
  • Blocco contatti ausiliari
  • Funzioni di blocco ed inter­blocco
  • Cavo di blocco ausiliario
  • Maniglia per inter­rut­tore di protezione
  • Maniglia con inter­blocco per inter­rut­tore di potenza
  • Comando motore
  • Posizione degli ausiliari dell'in­ter­rut­tore
  • Adat­ta­tore per cavi ausiliari
  • Funzioni di collegamento
  • Funzioni di separazione di fase
  • Telaio dell'in­ter­rut­tore di potenza
  • Acces­sori meccanici per componenti a bassa tensione
  • alotte coprimor­setti
  • Supporti portafrutti per guida DIN
  • HXA001H

    Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 24 V Dc

    129,65 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA002H

    Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 48 V Dc

    129,65 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA003H

    Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 100-120 V Ac

    129,65 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA004H

    Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 220-240 V Ac

    129,65 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA005H

    Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 380-450 V Ac

    129,65 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA011H

    Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 24 V Dc

    189,93 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA013H

    Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 100-120 V Ac

    189,93 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA014H

    Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 200-240 V Ac

    189,93 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA015H

    Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 380-450 V Ac

    189,93 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA051H

    Bobina minima tensione ritardata X/P160-X/P630 24Vdc

    578,12 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA053H

    Bobina minima tensione ritardata X/P160-X/P630 110-120Vac

    578,14 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA054H

    Bobina minima tensione ritardata X/P160-X/P630 220-240Vac

    542,03 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA055H

    Bobina minima tensione ritardata X/P160-X/P630 380-450Vac

    541,99 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA021H

    Contatti Ausiliari Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac

    38,57 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA024H

    Contatti Allarme Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac

    101,49 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA025H

    Contatto ausiliario X/P160-X/P630 1no+nc 125Vac bassa impedenza

    46,38 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA026H

    Contatto allarme X/P160-X/P630 1no+nc 125Vac bassa impedenza

    122,17 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYC250H

    Connettore ausiliario per basi rimovibile/estraibile P160-X/P630

    60,72 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXA039H

    Blocco Leva A Lucchetti Per x160-P160-x250-P250-x630

    66,33 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXB070H

    Cavo interblocco meccanico lunghezza 1m

    48,92 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXB071H

    Cavo interblocco meccanico lunghezza 1,5m

    61,83 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXS999H

    Serratura a chiave blocco HXS888H ricambio

    92,99 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW066H

    Interblocco meccanico a cavo 1 X/P630

    84,17 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW165H

    Interblocco meccanico diretto 2 X/P630 3poli

    254,91 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW888H

    Blocco chiave manovre rotative dirette X/P630

    120,28 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW890H

    Blocco chiave versione estraibile X/P630

    120,28 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXB069H

    Cavo per interblocco elettrico x/P250-x/P630-h1000

    53,72 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXD068H

    INTERBLOCCO ELETTRICO COM MOT H1000-H1000

    75,08 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW030H

    Manovra rotativa diretta X/P630

    116,48 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW031H

    Manovra rotativa rinviata grigio lunghezza 200mm X/P630

    206,50 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW032H

    Man rotativa diretta blocco porta X/P630

    134,75 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW040H

    Comando motore X/P630 24-48Vdc autoreset

    1.441,74 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW040HK

    Comando motore X/P630 24-48Vdc autoreset con chiave

    1.874,26 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW041H

    Comando motore X/P630 100-120Vdc autoreset

    1.441,74 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW041HK

    Comando motore X/P630 100-120Vdc autoreset con chiave

    1.874,26 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW042H

    Comando motore X/P630 100-240Vac autoreset

    1.330,87 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXW042HK

    Comando motore X/P630 100-240Vac autoreset con chiave

    1.730,14 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYC255H

    Micro posizione P250-X/P630 estraibile

    86,47 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYC353H

    Connettore ausiliario 3 cavi P160-X/P630 rimovibile/estraibile

    46,72 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYD033H

    Kit 3 Attacchi Posteriori Per H630 3 Poli 630 A

    143,34 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW001H

    Set 3 morsetti cavo X/P630 cu/al 3poli sezione 1x35-300mm2

    137,36 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW007H

    Set 3 morsetti cavo X/P630 cu/al 3poli sezione 2x35-300mm2

    185,47 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW013H

    Set 4 attacchi anteriori dritti X/P630 4poli 630A

    171,09 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW014H

    Set 3 attacchi anteriori divaricati X/P630 3poli 630A

    70,23 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW328H

    Connessione base rimovibile/estraibile X/P630 1polo

    28,07 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW019H

    Set 3 setti separatori fasi X/P630 3/4poli

    14,45 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW200H

    Base versione rimovibile X/P630 3poli

    521,17 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW330H

    Base versione estraibile X/P630 3poli

    521,17 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW256H

    Sganciatore sicurezza base estraibile X/P630

    20,08 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYD321H

    Set 2 calotte base versione rimovibile/estraibile X/P630 3poli

    90,79 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW021H

    Set 2 calotte attacchi anteriori dritti X/P630 3poli

    70,23 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW023H

    Set 2 calotte attacchi anteriori divaricati X/P630 3poli

    70,23 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW025H

    Set 2 calotte attacchi posteriori/versione rimovibile X/P630 3poli

    62,34 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW050H

    Set 2 setti isolanti retro calotte HYW021H

    20,08 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYW052H

    Set 2 setti isolanti retro calotte HYW023H

    20,08 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HZC019

    Blocco chiave manovre rotative rinviate

    280,64 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco

Proprietà tecniche

Corrente
  • Corrente nominale
    630 A
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 400 V AC come da IEC 60947-2
    25 kA
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 240 V AC come da IEC 60947-2
    35 kA
  • Potere di inter­ruzione di servizio Ics a 230 V AC secondo IEC 60947-2
    35 kA
  • Potere di inter­ruzione di servizio Ics a 400 V AC secondo IEC 60947-2
    25 kA
  • Corrente nominale a 10 °C secondo IEC 60947
    687,30 A
  • Corrente nominale a 15 °C secondo IEC 60947
    673,40 A
  • Corrente nominale a 20 °C secondo IEC 60947
    659,20 A
  • Corrente nominale a 25 °C secondo IEC 60947
    644,80 A
  • Corrente nominale a 30 °C secondo IEC 60947
    630 A
  • Corrente nominale a 35°C secondo IEC 60947
    614,90 A
  • Corrente nominale a 40°C secondo IEC 60947
    599,30 A
  • Corrente nominale a 45 °C secondo IEC 60947
    583,40 A
  • Corrente nominale a 50 °C secondo IEC 60947
    567 A
  • Corrente nominale a 55 °C secondo IEC 60947
    550,10 A
  • Corrente nominale a 60°C secondo IEC 60947
    532,70 A
  • Corrente nominale a 65 °C secondo IEC 60947
    514,70 A
  • Corrente nominale a 70 °C secondo IEC 60947
    496,10 A
Architet­tura
  • Numero di poli
    3
  • Elemento di control­lo/comando
    Manetta
  • Tipo di costruzione del dispositivo
    Fissa incor­porata
  • Posizione del neutro
    Senza neutro
Unità di sgancio
  • Tempo di risposta all'aper­tura
    10 ms
Frequenza
  • Frequenza
    50 - 60 Hz
Condizioni di impiego
  • Tensione nominale di tenuta d'im­pulso Uimp
    8000 V
  • Tensione di isolamento nominale Ui
    800 V
  • Tensione nominale d'im­piego CA
    220 - 415 V
Funzioni
  • Unità di sgancio
    TM R/R (ter­mico e magnetico regolabili)
Potenza
  • Potenza dissipata totale
    145,2 W
Protezione
  • Classe di protezione dall'in­gresso (IP)
    IP4X
  • AT_Ther­mal­Protec­tion­Knob­Set­ting
    0,63, 0,8, 1
Cavo
  • Materiale del cavo
    Rame, Alluminio
Compa­tibilità
  • Compa­tibile con RDC AOB
    SÌ
  • Adatto per guida DIN
    No
  • Idoneo per quadro di distribuzione
    SÌ
Serie
  • Altezza
    260 mm
  • Larghezza
    140 mm
  • Profon­dità
    150 mm
  • Sbarra a valle: larghezza, altezza, diametro vite (max.)
    10 mm, 12 mm, 32 mm
  • Sbarra a monte: larghezza, altezza, diametro vite (max.)
    10 mm, 12 mm, 32 mm
Instal­lazione, montaggio
  • Posizione di montag­gio/col­legamento
    Anteriore
  • Coppia di serraggio nominale
    18 - 18 Nm
  • Coppia di serraggio nominale terminale inferiore
    18 - 18 Nm
  • Coppia di serraggio nominale terminale superiore
    18 - 18 Nm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ
Conformità REACH SÌ

Certificazioni e documenti

Documento PEP International 2024-02-13
PDF
418,20 kB
REACH declaration HHJ630DE (english)
PDF
103,10 kB
RoHS declaration HHJ630DE (english)
PDF
103,59 kB

Documenti

  • Immagine prodotto

    Immagine HHJ630DE | Hager Italia

    Immagine del prodotto HHJ630DE

  • Manuale di installazione

    Immagine Manuale di installazione International 2024-10-29 | Hager Italia

    Manuale di installazione International 2024-10-29

    PDF
    10,33 MB
  • Informazioni sui prodotti

    Immagine Voce di capitolato h3 interruttori scatolati sganciatori magnetotermici | Hager Italia

    Voce di capitolato h3 interruttori scatolati sganciatori magnetotermici

    Informazioni sui prodotti it-IT 2024-09-05

    PDF
    113,54 kB
  • Guida

    Immagine Guida de-DE 2020-01-29 | Hager Italia

    Guida de-DE 2020-01-29

    PDF
    42,20 MB
    Immagine Guida de-DE 2020-09-23 | Hager Italia

    Guida de-DE 2020-09-23

    PDF
    39,42 MB
    Immagine Guida en-GB 2021-02-26 | Hager Italia

    Guida en-GB 2021-02-26

    PDF
    26,34 MB
    Immagine Guida it-IT 2017-09-21 | Hager Italia

    Guida it-IT 2017-09-21

    PDF
    25,66 MB
  • Dichiarazione di conformità

    Immagine Declaration | Hager Italia

    Declaration

    Dichiarazione di conformità International 2022-03-04

    PDF
    332,59 kB
    Immagine Declaration | Hager Italia

    Declaration

    Dichiarazione di conformità International 2022-03-04

    PDF
    355,64 kB
    Immagine EU Declaration of Conformity | Hager Italia

    EU Declaration of Conformity

    PDF
    588,41 kB
    Immagine EU declaration of conformity | Hager Italia

    EU declaration of conformity

    PDF
    569,34 kB
Più documentazione

Scopri di più su questa gamma di prodotti

    5
  • 1
    HDA016L - Interruttore automatico x160 3 Poli 18 kA 16 A sganciatore magnetotermico
    HDA016L
    Interruttore automatico x160 3 Poli 18 kA 16 A sganciatore magnetotermico
    Prezzo
    186,12 €
    / pezzo *
    186,12 €
    / pezzo *
  • 2
    HDA017L - Interruttore automatico x160 4 Poli 18 kA 16 A sganciatore magnetotermico
    HDA017L
    Interruttore automatico x160 4 Poli 18 kA 16 A sganciatore magnetotermico
    Prezzo
    247,19 €
    / pezzo *
    247,19 €
    / pezzo *
  • 3
    HDA020L - Interruttore automatico x160 3 Poli 18 kA 20 A sganciatore magnetotermico
    HDA020L
    Interruttore automatico x160 3 Poli 18 kA 20 A sganciatore magnetotermico
    Prezzo
    186,12 €
    / pezzo *
    186,12 €
    / pezzo *
  • 4
    HDA021L - Interruttore automatico x160 4 Poli 18 kA 20 A sganciatore magnetotermico
    HDA021L
    Interruttore automatico x160 4 Poli 18 kA 20 A sganciatore magnetotermico
    Prezzo
    247,19 €
    / pezzo *
    247,19 €
    / pezzo *
  • 5
    HDA025L - Interruttore automatico x160 3 Poli 18 kA 25 A sganciatore magnetotermico
    HDA025L
    Interruttore automatico x160 3 Poli 18 kA 25 A sganciatore magnetotermico
    Prezzo
    186,12 €
    / pezzo *
    186,12 €
    / pezzo *
*Tutti i dati forniti sono suscettibili di variazioni. I prezzi indicati sono da intendersi IVA esclusa.

Catalogo

  • Prodotti Hager
  • Prodotti Bocchiotti

Azienda

  • Chi siamo
  • Soluzioni
  • News
  • Sostenibilità
  • Formazione
  • Rassegna stampa

Servizi e supporto

  • Cataloghi e brochures
  • App
  • Software
  • Documentazione tecnica
  • Dove siamo
  • Contatti
  • Carriera

Chi è Hager Bocchiotti

Hager Bocchiotti fornisce soluzioni e servizi per installazioni elettriche in ambito terziario, industriale e residenziale. La nostra gamma di soluzioni si estende dalla distribuzione dell’en

ergia alla gestione dei cavi e dall’automazione degli edifici all’e-mobility.

Scopri di più sul Gruppo Hager

Iscriviti alla newsletter

  • Utilizzo dei Cookie
  • Informative sulla privacy
  • Condizioni generali di vendita
  • Imprint
  • Segnala una vulnerabilità

Hager Bocchiotti
