Interruttore manovra sezionatore h3+ serie x630 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è privo di sganciatore, corrente nominale In 630 A, tensione nominale Ue 415 V e corrente di breve durata Icw 5 kA secondo CEI EN 60947-3. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto al sezionamento dell'impianto.
EAN
3250613198718
Marca
Hager
Confezione
1 pezzo

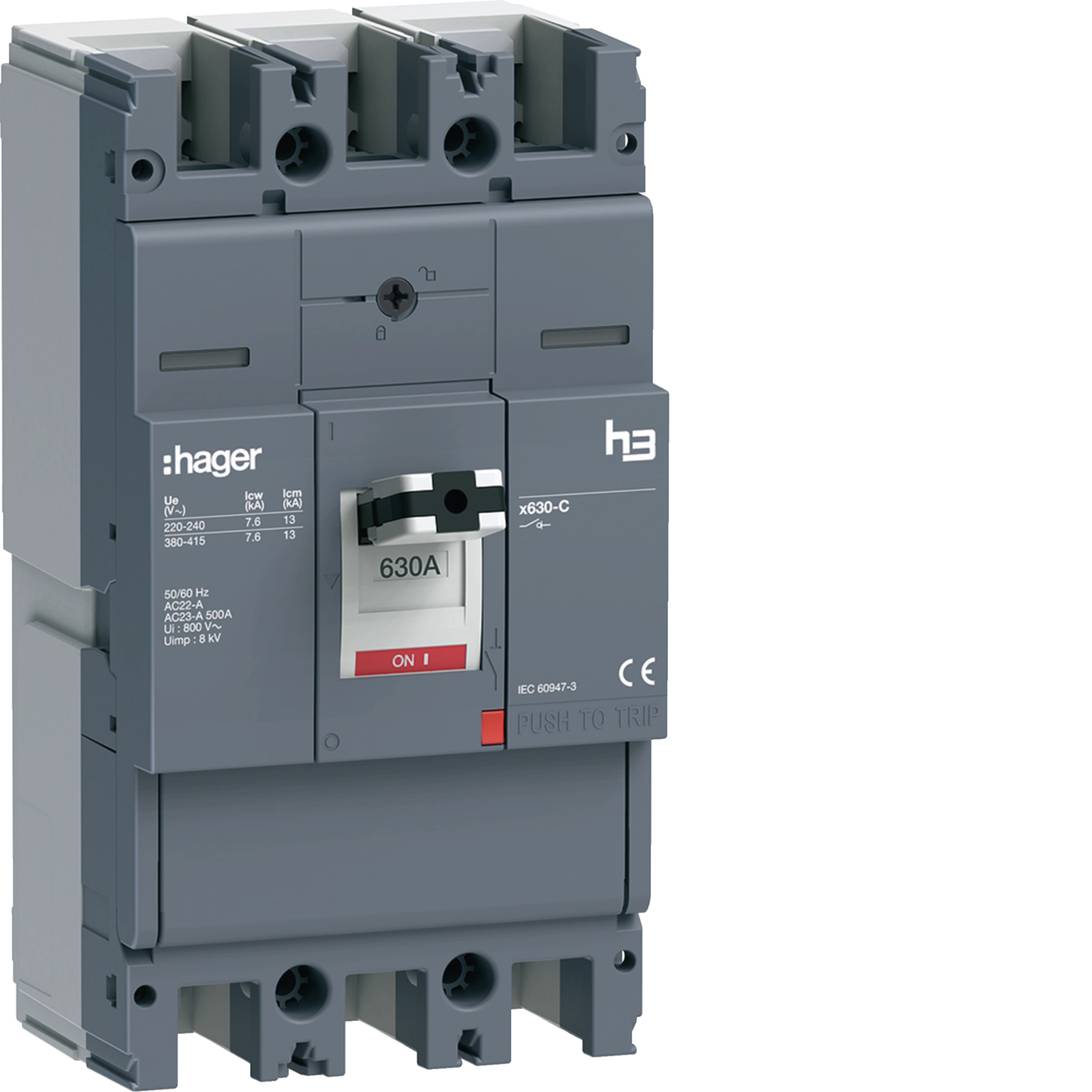

Interruttore manovra sezionatore h3 x630 3P 630A HCJ630AR
Prezzo
1.537,32 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Completa il tuo sistema
Accessori associati
-
Bobina di minima tensione 8 accessori disponibili -
Comando motore 6 accessori disponibili -
Maniglia con interblocco per interruttore di potenza 1 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Adattatore per cavi ausiliari 2 accessori disponibili -
Blocco contatti ausiliari 5 accessori disponibili
Completa il tuo sistema
-
HXA013H
Bobina di minima tensione 100-120V AC per h3 e h3+ x/P160, x/P250, P630
192,31 € / pezzo* -
HXA051HBobina di minima tensione ritardata 24V DC per h3 e h3+ x/P160, x/P250, P630
585,35 € / pezzo* -
HXA015HBobina di minima tensione 380-450V AC per h3 e h3+ x/P160, x/P250, P630
192,31 € / pezzo* -
HXA014HBobina di minima tensione 200-240V AC per h3 e h3+ x/P160, x/P250, P630
192,31 € / pezzo* -
HXA055HBobina minima tensione ritardata 380-450V AC per h3 e h3+ x/P160, x/P250, P630
548,77 € / pezzo* -
HXA054HBobina minima tensione ritardata 200-240V AC per h3 e h3+ x/P160, x/P250, P630
548,81 € / pezzo* -
HXA011HBobina di minima tensione 24V DC per h3 e h3+ x/P160, x/P250, P630
192,31 € / pezzo* -
HXA053HBobina minima tensione ritardata 100-120V AC per h3 e h3+ x/P160, x/P250, P630
585,37 € / pezzo*
-
HXW042HK
Comando motore 100-240V AC con autoreset con chiave per h3+ P630
1.751,77 € / pezzo* -
HXW042HComando motore 100-240V AC con autoreset per h3+ P630
1.347,51 € / pezzo* -
HXW041HKComando motore 100-120V DC con autoreset con chiave per h3+ P630
1.897,69 € / pezzo* -
HXW041HComando motore 100-120V DC con autoreset per h3+ P630
1.459,77 € / pezzo* -
HXW040HKComando motore 24-48V DC con autoreset con chiave per h3+ P630
1.897,69 € / pezzo* -
HXW040HComando motore 24-48V DC con autoreset per h3+ P630
1.459,77 € / pezzo*
-
HXA003H
Bobina a lancio di corrente 100-120V AC per h3 e h3+ x/P160, x/P250, P630
131,28 € / pezzo* -
HXA005HBobina a lancio di corrente 380-450V AC per h3 e h3+ x/P160, x/P250, P630
131,28 € / pezzo* -
HXA002HBobina a lancio di corrente 48V DC per h3 e h3+ x/P160, x/P250, P630
131,28 € / pezzo* -
HXA001HBobina a lancio di corrente 24V DC per h3 e h3+ x/P160, x/P250, P630
131,28 € / pezzo* -
HXA004HBobina a lancio di corrente 220-240V AC per h3 e h3+ x/P160, x/P250, P630
131,28 € / pezzo*
-
HXA025H
Contatto ausiliario bassa impedenza AX 1 NO + 1 NC 125V AC per h3 e h3+
46,96 € / pezzo* -
HYC250HConnettore ausiliario basi rimovibile/estraibile h3+ P160, P250, P630
61,48 € / pezzo* -
HXA026HContatto allarme bassa impedenza AL 1 NO + 1 NC 125V AC per h3 e h3+
123,70 € / pezzo* -
HXA021HContatto ausiliario AX 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, P630
39,06 € / pezzo* -
HXA024HContatto allarme AL 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, P630
102,76 € / pezzo*
-
HYW052HKit 2 piastre di isolamento posteriori per HYW023H per h3+ P630
20,34 € / pezzo* -
HYW050HKit 2 piastre di isolamento posteriori per HYW021H per h3+ P630
20,34 € / pezzo* -
HYW025HKit 2 calotte attacchi posteriori/versione rimovibile per h3+ P630 3P
63,12 € / pezzo* -
HYW023HKit 2 calotte attacchi anteriori divaricati per h3+ P630 3P
71,11 € / pezzo* -
HYW021HKit 2 calotte attacchi anteriori dritti per interruttore h3+ P630 3P
71,11 € / pezzo* -
HYD321HKit 2 calotte base versione rimovibile/estraibile per h3+ P630 3P
91,93 € / pezzo*
-
HXA039HBlocco leva lucchetto per interruttore h3+ x/P160, x/P250, P630, PW1600
67,16 € / pezzo* -
HXW890HBlocco chiave versione estraibile per interruttore scatolato h3+ P630
121,79 € / pezzo* -
HXW888HBlocco a chiave per manovre rotative dirette di interruttore h3+ P630
121,79 € / pezzo* -
HXS999HSerratura per blocco a chiave HXS888H h3+ P160, P250, P630, PW1600 (ricambio)
94,16 € / pezzo* -
HXB070HCavo interblocco meccanico lunghezza 1m per interruttori h3+ P160, P250, P630
49,54 € / pezzo* -
HXW066HInterblocco meccanico a cavo per 1 interruttore scatolato h3+ P630
85,23 € / pezzo* -
HXB071HCavo interblocco meccanico lunghezza 1, 5m per interruttori h3+ P160, P250, P630
62,61 € / pezzo* -
HXW165HInterblocco meccanico diretto per 2 interruttori scatolati h3+ P630 3P
258,10 € / pezzo*
-
HYW328HConnessione base rimovibile/estraibile per interruttore h3+ P630 1P
28,43 € / pezzo* -
HYW014HKit 3 attacchi anteriori divaricati per interruttore h3+ P630 3P 630A
71,11 € / pezzo* -
HYW013HKit 4 attacchi anteriori dritti per interruttore h3+ P630 3P, 4P 630A
173,23 € / pezzo* -
HYW007HKit 3 morsetti per cavi Cu/Al 2x35-300 mm² per h3+ P630 3P
187,79 € / pezzo* -
HYW001HKit 3 morsetti per cavi Cu/Al 1x35-300 mm² per h3+ P630 3P
139,08 € / pezzo* -
HYD033HKit 3 attacchi posteriori per interruttore scatolato h3+ P630 3P 630A
145,14 € / pezzo*
-
HXW031HManovra rotativa grigia rinviata L200mm per interruttore h3+ P630
209,09 € / pezzo* -
HXW030HManovra rotativa diretta per interruttore scatolato h3+ P630
117,94 € / pezzo*
-
HXD068HCavo per interblocco elettrico per comandi motore h3+ P630
76,02 € / pezzo* -
HXB069HCavo per interblocco elettrico per h3 x250 e h3+ P250, P630
54,40 € / pezzo*
-
HYW019HKit 3 setti separatori fasi H100mm h3+ P630 3P, 4P
14,64 € / pezzo*
-
HYC255HMicro posizione per basi estraibili per h3+ P250, P630
87,56 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale630 A
-
Corrente nominale di breve durata Icw IEC 609477,60 kA
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
Condizioni di impiego
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale di tenuta d'impulso Uimp8000 V
Frequenza
-
Frequenza50 - 60 Hz
Funzioni
-
Unità di sgancioInterruttore
