Interruttore Di Manovra-Sezionatore A Comando Rotativo 4 Poli 160 A HA452
EAN
3250613114527
Marca
Hager
Confezione
1 pezzo
Prezzo
286,25 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Contatti ausiliari 1 accessori disponibili -
Maniglia rinviata con blocco porta 1 accessori disponibili -
Albero di manovra dell'interruttore 2 accessori disponibili -
alotte coprimorsetti 2 accessori disponibili
Completa il tuo sistema
-
HZC002
Comando Rotativo Rinviato Per Sezionatori 125-630 A Serie Ha
48,48 € / pezzo*
-
HZC101
Prolunga 200 Mm Per Sezionatori E Commutatori 125-630 A
29,91 € / pezzo* -
HZC102Prolunga 320 Mm Per Sezionatori E Commutatori 125-630 A
34,46 € / pezzo*

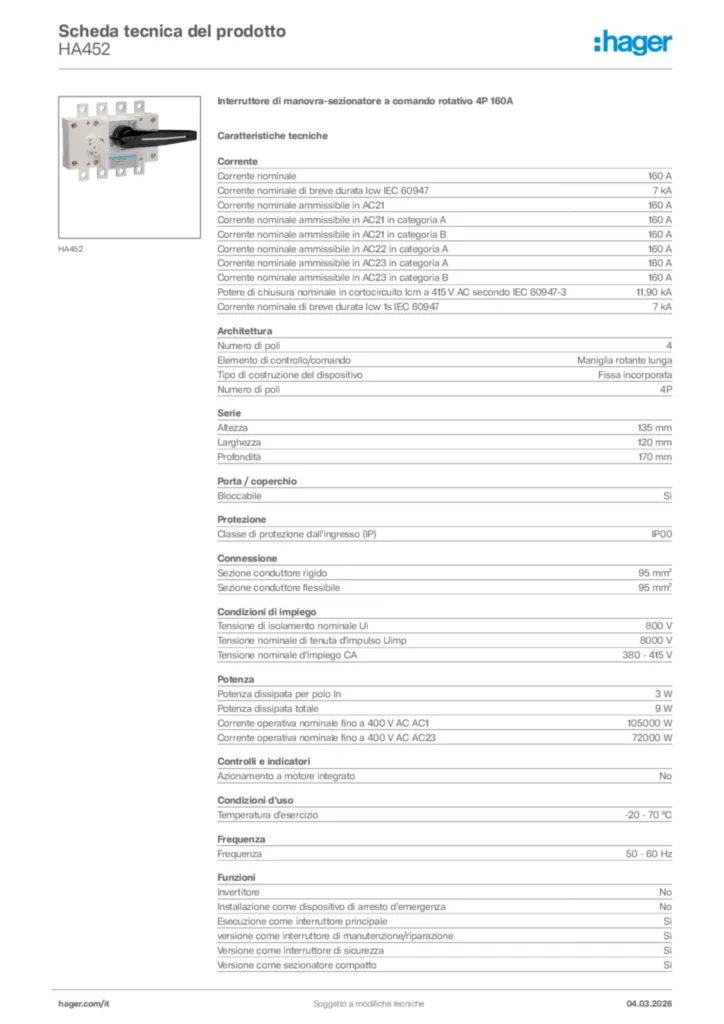

Proprietà tecniche
Corrente
-
Corrente nominale160 A
-
Corrente nominale di breve durata Icw IEC 609477 kA
-
Corrente nominale ammissibile in AC21160 A
-
Corrente nominale ammissibile in AC21 in categoria A160 A
-
Corrente nominale ammissibile in AC21 in categoria B160 A
-
Corrente nominale ammissibile in AC22 in categoria A160 A
-
Corrente nominale ammissibile in AC23 in categoria A160 A
-
Corrente nominale ammissibile in AC23 in categoria B160 A
-
Potere di chiusura nominale in cortocircuito Icm a 415 V AC secondo IEC 60947-311,90 kA
-
Corrente nominale di breve durata Icw 1s IEC 609477 kA
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManiglia rotante lunga
-
Tipo di costruzione del dispositivoFissa incorporata
-
Numero di poli4P
Serie
-
Altezza135 mm
-
Larghezza120 mm
-
Profondità170 mm
Porta / coperchio
-
BloccabileSÌ
Protezione
-
Classe di protezione dall'ingresso (IP)IP00
Connessione
-
Sezione conduttore rigido95 mm²
-
Sezione conduttore flessibile95 mm²
Condizioni di impiego
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione nominale d'impiego CA380 - 415 V
Potenza
-
Potenza dissipata per polo In3 W
-
Potenza dissipata totale9 W
-
Corrente nominale fino a 400 V AC AC1105000 W
-
Corrente operativa nominale fino a 400 V AC AC2372000 W
Controlli e indicatori
-
Azionamento a motore integratoNo
Condizioni d'uso
-
Temperatura d’esercizio-20 - 70 °C
Frequenza
-
Frequenza50 - 60 Hz
Funzioni
-
InvertitoreNo
-
Installazione come dispositivo di arresto d’emergenzaNo
-
Esecuzione come interruttore principaleSÌ
-
versione come interruttore di manutenzione/riparazioneSÌ
-
Versione come interruttore di sicurezzaSÌ
-
Versione come sezionatore compattoSÌ
Equipaggiamento
-
Azionamento motore opzionaleNo
-
Numero di contatti ausiliari, invertitori0
-
Numero di contatti ausiliari NC0
-
Numero di contatti ausiliari, contatti di chiusura0
Installazione, montaggio
-
Coppia di serraggio nominale9 - 9,9 Nm
