Quadro da parete equipaggiato IP41 H1200 168 moduli vegaD FD72LN
Quadro da parete vegaD già equipaggiato di guide di e pannelli altezza 1200 mm, grado di protezione IP41 e capacità di 168 moduli (7 file da 24 moduli DIN). È caratterizzato da una corrente nominale di impiego In 160 A, corrente di corto circuito 10 kA e una tensione di isolamento Ui 400 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Doppio isolamento (Classe II) ed è conforme alle norme CEI EN 62208 e CEI EN 61439-3.
EAN
3250612548613
Marca
Hager
Confezione
1 pezzo
Prezzo
1.156,78 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Piastra di fondo regolabile 1 accessori disponibili -
Accessori per montaggio 6 accessori disponibili -
Piastra passacavo per quadro 2 accessori disponibili -
Pannello di copertura o di riempimento/striscia di identificazione 1 accessori disponibili -
Piastra di separazione per quadri di distribuzione 1 accessori disponibili -
Componenti per il sistema di disposizione/alloggiamento 1 accessori disponibili
Completa il tuo sistema
-
FD02C2
Kit piastra di fondo regolabile in altezza H300 per vegaD
100,73 € / pezzo*
-
VZ405N
Kit installazione per pareti in cartongesso per vegaD da incasso
24,07 € / pezzo* -
UZ25V2Kit di 20 cinturini guidafili diametro piccolo
68,94 € / pezzo* -
UZ25V1Kit di 20 cinturini guidafili diametro grande
100,55 € / pezzo* -
UZ01V1Kit di 20 supporti per fissaggio cinturini guidafili
33,85 € / pezzo* -
FD00F2Kit di staffe per fissaggio a muro per vegaD a parete
24,07 € / pezzo* -
ZZ42BSKit con 4 vite di fissaggio per VegaD
3,38 € / pezzo*
-
FD00P4
Kit di entrata cavi quadrata laterale per vegaD a parete
19,11 € / pezzo* -
FD00P1Piastra di ricambio entrata cavi in plastica alto/basso vegaD
13,70 € / pezzo*
-
FD00A1
Kit di 10 portaetichette da 24 moduli vegaD
18,04 € / pezzo*
-
FD00A3
Segregazione orizzontale vegaD da parete
34,62 € / pezzo*
-
FD00F1
Kit di accoppiamento orizzontale/verticale per vegaD a parete
26,03 € / pezzo*
-
FD02K1Kit interruttore scatolato verticale H300 x160/P610 H300 vegaD
115,30 € / pezzo* -
FD01K1Kit interruttore scatolato orizzontale H150 x160/P160 H150 vegaD
104,12 € / pezzo* -
FD01A1Kit apparecchi modulari H150 24 moduli per vegaD
69,58 € / pezzo*
-
FD72TNPorta in vetro per quadro H1200 168 moduli vegaD
301,45 € / pezzo* -
FD72PNPorta cieca per quadro H1200 168 moduli vegaD
149,40 € / pezzo* -
FD72SNPorta a specchio per quadro H1200 168 moduli vegaD
421,98 € / pezzo*
-
FD00T1Kit di 4 canaline orizzontali 24 moduli H80 L30 vegaD
36,05 € / pezzo*
-
JP002Mostrina coprimodulo 24 moduli per pannelli modulari vegaD
7,81 € / pezzo*
Proprietà tecniche
Connessione
-
Numero di ingressi per tubi4
Installazione, montaggio
-
Adatto per l'uso esternoNo
-
Montaggio suMontaggio a parete
Corrente
-
Corrente nominale160 A
Equipaggiamento
-
Numero di guide DIN7
-
Numero di file7
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli168
Serie
-
Altezza1200 mm
-
Larghezza550 mm
-
Profondità193 mm
-
Numero di unità in larghezza24
Porta / coperchio
-
Numero di porte del quadro elettrico0
-
Porta/frontale trasparenteNo
Materiali
-
MaterialeMetallo, Plastica
-
Codice RAL9010
-
ColoreBianco puro
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK07
-
Classe di protezione dall'ingresso (IP)IP30
-
Tipo di bloccaggioSenza serratura
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

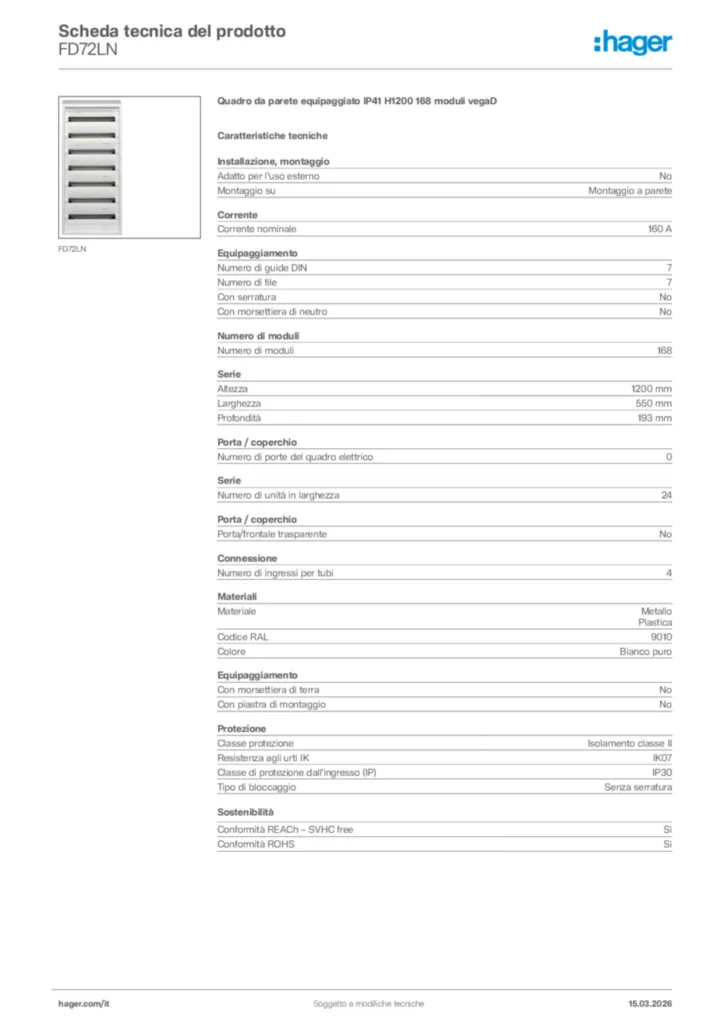

Product datasheet
