Quadro da parete vegaD già equipaggiato di guide di e pannelli altezza 1050 mm, grado di protezione IP41 e capacità di 144 moduli (6 file da 24 moduli DIN). È caratterizzato da una corrente nominale di impiego In 160 A, corrente di corto circuito 10 kA e una tensione di isolamento Ui 400 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Doppio isolamento (Classe II) ed è conforme alle norme CEI EN 62208 e CEI EN 61439-3.
EAN
3250612548606
catalog.pageproduct.product.info.brand
Hager
m/p imballo
1 pezzo
Quadro da parete equipaggiato IP41 H1050 144 moduli vegaD FD62LN
Prezzo
995,59 €
/ pezzo
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Pannelli sfinestrati / Kit per MCB / MCCB 3 product.page.accessories.products-available -
Accessori per montaggio 6 product.page.accessories.products-available -
Piastra passacavo per quadro 1 product.page.accessories.products-available -
Pannello di copertura o di riempimento/striscia di identificazione 1 product.page.accessories.products-available -
Piastra di separazione per quadri di distribuzione 1 product.page.accessories.products-available -
Componenti per il sistema di disposizione/alloggiamento 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
FD02K1
Kit interruttore scatolato verticale H300 x160/P610 H300 vegaD
126,88 € / pezzo* -
FD01K1Kit interruttore scatolato orizzontale H150 x160/P160 H150 vegaD
114,59 € / pezzo* -
FD01A1Kit apparecchi modulari H150 24 moduli per vegaD
76,38 € / pezzo*
-
VZ405N
Kit installazione per pareti in cartongesso per vegaD da incasso
26,50 € / pezzo* -
UZ25V2Kit di 20 cinturini guidafili diametro piccolo
74,39 € / pezzo* -
UZ25V1Kit di 20 cinturini guidafili diametro grande
108,51 € / pezzo* -
UZ01V1Kit di 20 supporti per fissaggio cinturini guidafili
36,53 € / pezzo* -
FD00F2Kit di staffe per fissaggio a muro per vegaD a parete
26,50 € / pezzo* -
ZZ42BSKit con 4 vite di fissaggio per VegaD
3,65 € / pezzo*
-
FD00P1
Piastra di ricambio entrata cavi in plastica alto/basso vegaD
15,09 € / pezzo*
-
FD00A1
Kit di 10 portaetichette da 24 moduli vegaD
19,86 € / pezzo*
-
FD00A3
Segregazione orizzontale vegaD da parete
38,10 € / pezzo*
-
FD00F1
Kit di accoppiamento orizzontale/verticale per vegaD a parete
28,65 € / pezzo*
-
FD02C2Kit piastra di fondo regolabile in altezza H300 per vegaD
110,86 € / pezzo*
-
FD62TNPorta in vetro per quadro H1050 144 moduli vegaD
299,15 € / pezzo* -
FD62PNPorta cieca per quadro H1050 144 moduli vegaD
147,94 € / pezzo*
-
FD00T1Kit di 4 canaline orizzontali 24 moduli H80 L30 vegaD
39,68 € / pezzo*
-
JP002Mostrina coprimodulo 24 moduli per pannelli modulari vegaD
8,51 € / pezzo*
Caratteristiche tecniche
Connessione
-
Numero di ingressi per tubi4
Installazione, montaggio
-
Adatto per l'uso esternoNo
-
Montaggio suMontaggio a parete
Corrente
-
Corrente nominale IN160 A
Equipaggiamento
-
Numero di guide DIN6
-
Numero di file6
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli144
Serie
-
Altezza1050 mm
-
Larghezza550 mm
-
Profondità193 mm
-
Numero di unità in larghezza24
Porta / coperchio
-
Numero di porte del quadro elettrico0
-
Porta/frontale trasparenteNo
Materiali
-
MaterialeMetallo, Plastica
-
Codice RAL9010
-
ColoreBianco puro
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK07
-
Classe di protezione dall'ingresso (IP)IP30
-
Tipo di bloccaggioSenza serratura
catalog.pageproduct.title_sustainability.h2
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
catalog.pageproduct.sustainability_block.downloads_h3
Documentazione
-
Immagine prodotto
-

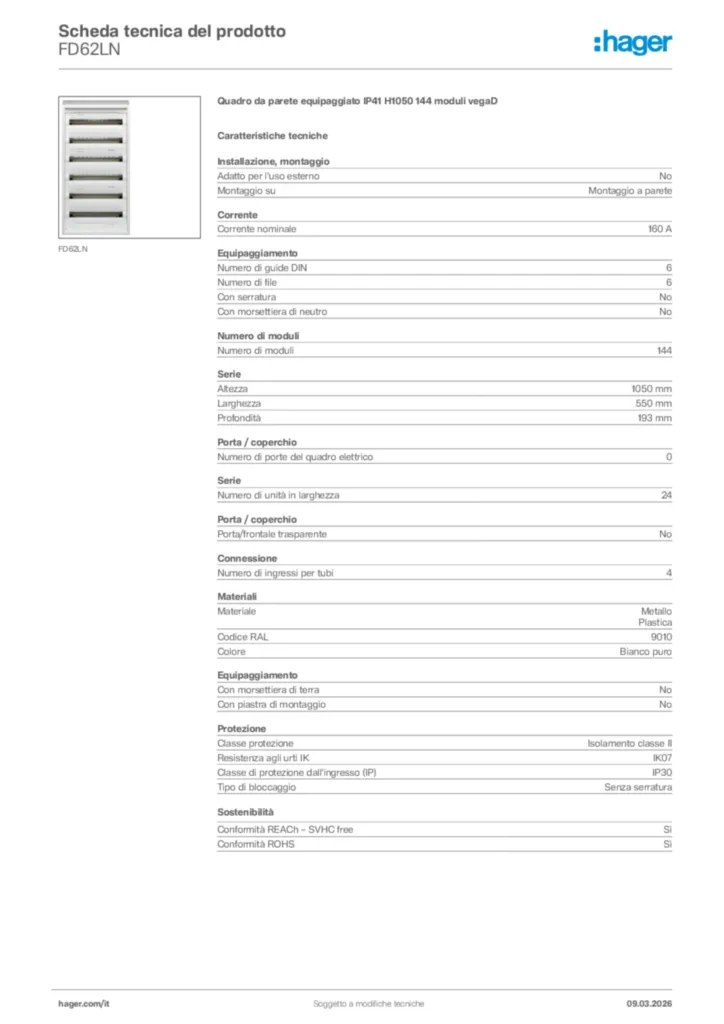

GeneratedProductDatasheet
