Quadro da parete vegaD già equipaggiato di guide di e pannelli altezza 600 mm, grado di protezione IP41 e capacità di 72 moduli (3 file da 24 moduli DIN). È caratterizzato da una corrente nominale di impiego In 160 A, corrente di corto circuito 10 kA e una tensione di isolamento Ui 400 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Doppio isolamento (Classe II) ed è conforme alle norme CEI EN 62208 e CEI EN 61439-3.
EAN
3250612548576
Marca
Hager
Confezione
1 pezzo
Quadro da parete equipaggiato IP41 H600 72 moduli vegaD FD32LN
Prezzo
478,15 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Scegli il tuo distributore
Seleziona il distributore per acquistare presso il suo store online ai prezzi a te riservati.
Completa il tuo sistema
Accessori associati
-
Pannelli sfinestrati / Kit per MCB / MCCB 3 accessori disponibili -
Accessori per montaggio 6 accessori disponibili -
Piastra passacavo per quadro 1 accessori disponibili -
Pannello di copertura o di riempimento/striscia di identificazione 1 accessori disponibili -
Piastra di separazione per quadri di distribuzione 1 accessori disponibili -
Componenti per il sistema di disposizione/alloggiamento 1 accessori disponibili
Completa il tuo sistema
-
FD02K1
Kit interruttore scatolato verticale H300 x160/P610 H300 vegaD
126,88 € / pezzo* -
FD01K1Kit interruttore scatolato orizzontale H150 x160/P160 H150 vegaD
114,59 € / pezzo* -
FD01A1Kit apparecchi modulari H150 24 moduli per vegaD
76,38 € / pezzo*
-
VZ405N
Kit installazione per pareti in cartongesso per vegaD da incasso
26,50 € / pezzo* -
UZ25V2Kit di 20 cinturini guidafili diametro piccolo
74,39 € / pezzo* -
UZ25V1Kit di 20 cinturini guidafili diametro grande
108,51 € / pezzo* -
UZ01V1Kit di 20 supporti per fissaggio cinturini guidafili
36,53 € / pezzo* -
FD00F2Kit di staffe per fissaggio a muro per vegaD a parete
26,50 € / pezzo* -
ZZ42BSKit con 4 vite di fissaggio per VegaD
3,65 € / pezzo*
-
FD00P1
Piastra di ricambio entrata cavi in plastica alto/basso vegaD
15,09 € / pezzo*
-
FD00A1
Kit di 10 portaetichette da 24 moduli vegaD
19,86 € / pezzo*
-
FD00A3
Segregazione orizzontale vegaD da parete
38,10 € / pezzo*
-
FD00F1
Kit di accoppiamento orizzontale/verticale per vegaD a parete
28,65 € / pezzo*
-
FD02C2Kit piastra di fondo regolabile in altezza H300 per vegaD
110,86 € / pezzo*
-
FD32TNPorta in vetro per quadro H600 72 moduli vegaD
197,48 € / pezzo* -
FD32PNPorta cieca per quadro H600 72 moduli vegaD
114,77 € / pezzo*
-
FD00T1Kit di 4 canaline orizzontali 24 moduli H80 L30 vegaD
39,68 € / pezzo*
-
JP002Mostrina coprimodulo 24 moduli per pannelli modulari vegaD
8,51 € / pezzo*
Proprietà tecniche
Connessione
-
Numero di ingressi per tubi4
Installazione, montaggio
-
Adatto per l'uso esternoNo
-
Montaggio suMontaggio a parete
Corrente
-
Corrente nominale IN160 A
Equipaggiamento
-
Numero di guide DIN3
-
Numero di file3
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli72
Serie
-
Altezza600 mm
-
Larghezza550 mm
-
Profondità193 mm
-
Numero di unità in larghezza24
Porta / coperchio
-
Numero di porte del quadro elettrico0
-
Porta/frontale trasparenteNo
Materiali
-
MaterialeMetallo, Plastica
-
Codice RAL9010
-
ColoreBianco puro
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK07
-
Classe di protezione dall'ingresso (IP)IP30
-
Tipo di bloccaggioSenza serratura
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Scheda tecnica del prodotto

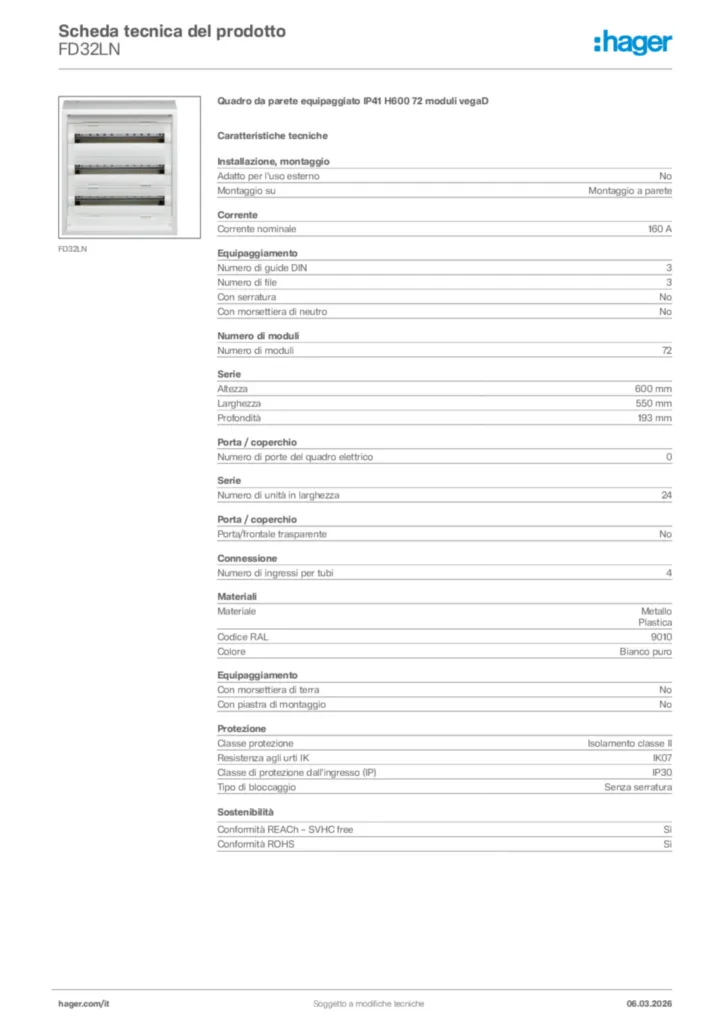

Hager Scheda tecnica del prodotto FD32LN
