interruttore differenziale puro accessoriabile 1P+N 2 mod 30mA 63A Tipo F CDF563D

Name: CDF563D
Brand: Hager
SKU: CDF563D
Price: 308.26 EUR

EAN

3250611621591

Marca

Hager

Confezione

1 pezzo

Prezzo

308,26 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

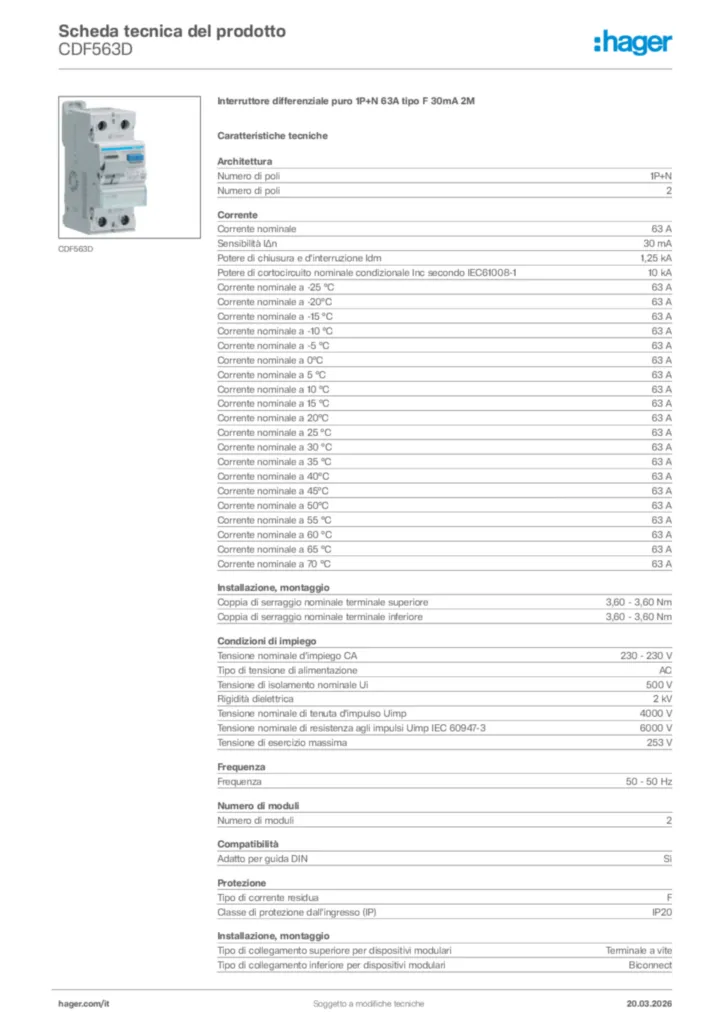

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Bobina di minima tensione 2 accessori disponibili
Apertura per bassa e sovratensione 1 accessori disponibili
altri accessori disponibili 1 altri accessori disponibili

Proprietà tecniche

Numero di poli

1P+N

Corrente nominale

63 A
Sensibilità IΔn

30 mA
Potere di chiusura e d'interruzione Idm

1,25 kA
Potere di cortocircuito nominale condizionale Inc secondo IEC61008-1

10 kA
Corrente nominale a -25°C

63 A
Corrente nominale a -20°C

63 A
Corrente nominale a -15°C

63 A
Corrente nominale a -10°C

63 A
Corrente nominale a -5°C

63 A
Corrente nominale a 0°C

63 A
Corrente nominale a 5°C

63 A
Corrente nominale a 10°C

63 A
Corrente nominale a 15°C

63 A
Corrente nominale a 20°C

63 A
Corrente nominale a 25°C

63 A
Corrente nominale a 30°C

63 A
Corrente nominale a 35°C

63 A
Corrente nominale a 40°C

63 A
Corrente nominale a 45°C

63 A
Corrente nominale a 50°C

63 A
Corrente nominale a 55°C

63 A
Corrente nominale a 60 °C

63 A
Corrente nominale a 65°C

63 A
Corrente nominale a 70°C

63 A

Coppia di serraggio nominale terminale superiore

3,60 - 3,60 Nm
Coppia di serraggio nominale terminale inferiore

3,60 - 3,60 Nm

Tensione nominale d'impiego CA

230 - 230 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Rigidità dielettrica

2 kV
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione nominale di tenuta a impulso Uimp IEC60947-3

6000 V
Tensione di esercizio massima

253 V

Frequenza

50 - 50 Hz

Numero di moduli

2

Adatto per guida DIN

SÌ

Tipo di corrente residua

F
Grado di protezione IP

IP20

Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Sezione del morsetto di uscita con viti, per conduttori rigidi

1 - 25 mm²
Morsetti in uscita con viti per conduttori flessibili

1 - 16 mm²

Potenza dissipata totale

6,64 W

Altitudine

2000 m

Durata elettrica e numero di cicli

10000
Numero di manovre

20000

Tipo di connettore

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

85 mm
Larghezza

36 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Certificazioni e documenti

Documento PEP en-GB 2022-09-07

PDF

381,30 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,34 kB

REACH-declaration 2023-10-20 (english)

PDF

32,96 kB

Documenti

Immagine prodotto

Immagine del prodotto CDF563D
Manuale di installazione

Manuale di installazione es-ES, fr-FR, de-DE, it-IT, nl-NL 2023-01-13

PDF

1,18 MB
Appendice tecnica (singolo prodotto)

Appendice tecnica (singolo prodotto) de-DE 2021-10-20

PDF

847,80 kB
Dichiarazione di conformità

Dichiarazione di conformità en-GB 2024-04-30

PDF

1,04 MB

Più documentazione
