Quadro in vetroresina con porta oblò, misura 06, progettato per installazione a parete o su palo. Dimensioni: 805x615x315 mm, configurabile con piastra di fondo o fino a 140 moduli (28x5). Offre un'elevata protezione con grado IP66, resistenza agli impatti IK10 e ai raggi UV, permettendo applicazioni anche in ambienti gravosi. Dissipazione termica: fino a 215 W in base alla configurazione. Corrente nominale In 125 A, Icc max 10 kA. Dotato di 2 serrature.
EAN
8015892533835
Marca
Bocchiotti
Confezione
1 pezzo
Quadro in vetroresina oblò 805x615x315mm IP66 140M grigio Pedro VTR 06 OBLO' B04626
Prezzo
823,81 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Porta vetro / cieca 3 accessori disponibili -
Montanti 1 accessori disponibili -
Guida DIN 1 accessori disponibili -
Piastra di fondo 3 accessori disponibili
Prodotti compatibili
-
Prodotto principale alternativo 4 accessori disponibili
Completa il tuo sistema
-
B04654
Montante in acciaio per quadri in vetroresina Pedro VTR 06
29,91 € / pezzo*
-
B04663
Guida DIN 28 moduli per quadri in vetroresina Pedro VTR 06
25,07 € / pezzo*
-
B04680Staffa doppio isolamento in acciaio ST VTR per quadri Pedro VTR 01 - VTR 07
5,25 € / pezzo* -
B04688Staffa doppio isolamento in inox ST VTR INOX per quadri Pedro VTR 01 - VTR 07
11,12 € / pezzo* -
B04585Kit di fissaggio a palo FIAP 6 per quadri in vetroresina Pedro VTR 06
284,15 € / pezzo* -
B04669Kit staffe canali da cablaggio KIT STAFFE CAN per quadri in vetroresina Pedro
39,21 € / pezzo*
-
B04648Pannello cieco singolo PC VTR 28 per quadri Pedro VTR 06
42,90 € / pezzo* -
B04699Pannello cieco doppio PC VTR 28 DOPPIO per quadri Pedro VTR 06
82,60 € / pezzo*
-
B02827Supporti per guida DIN grigio da 1 modulo per frutti Pepita
2,15 € / pezzo* -
B02828Supporti per guida DIN grigio da 2 moduli per frutti Pepita
2,73 € / pezzo*
Prodotto principale alternativo
-
B04598Portella di ricambio con oblò PORTA OBLO' VTR 06 per quadri Pedro VTR 06
511,55 € / pezzo* -
B04591Portella di ricambio cieca PORTA CIECA VTR 03 per quadri Pedro VTR 06
375,95 € / pezzo* -
B02827
Supporti per guida DIN grigio da 1 modulo per frutti Pepita
2,15 € / pezzo* -
B02828
Supporti per guida DIN grigio da 2 moduli per frutti Pepita
2,73 € / pezzo*
Proprietà tecniche
Installazione, montaggio
-
Adatto per l'uso esternoSÌ
-
Montaggio suMontaggio a parete
Equipaggiamento
-
Numero di guide DIN5
-
Numero di file5
-
Con serraturaSÌ
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli140
Serie
-
Altezza805,60 mm
-
Larghezza615,40 mm
-
Profondità318,70 mm
-
Numero di unità in larghezza28
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Numero di serrature2
-
Porta/frontale trasparenteSÌ
Connettività
-
Tipo di montaggio/installazioneMontaggio a parete
Materiali
-
MaterialePoliestere rinforzato con fibra di vetro
-
Codice RAL7035
-
ColoreGrigio
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK10
-
Classe di protezione dall'ingresso (IP)IP66
-
Tipo di bloccaggio3 lati 7 mm, Serratura a chiave
-
Grado di resistenza al filo incandescente GWT960 °C
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Product datasheet

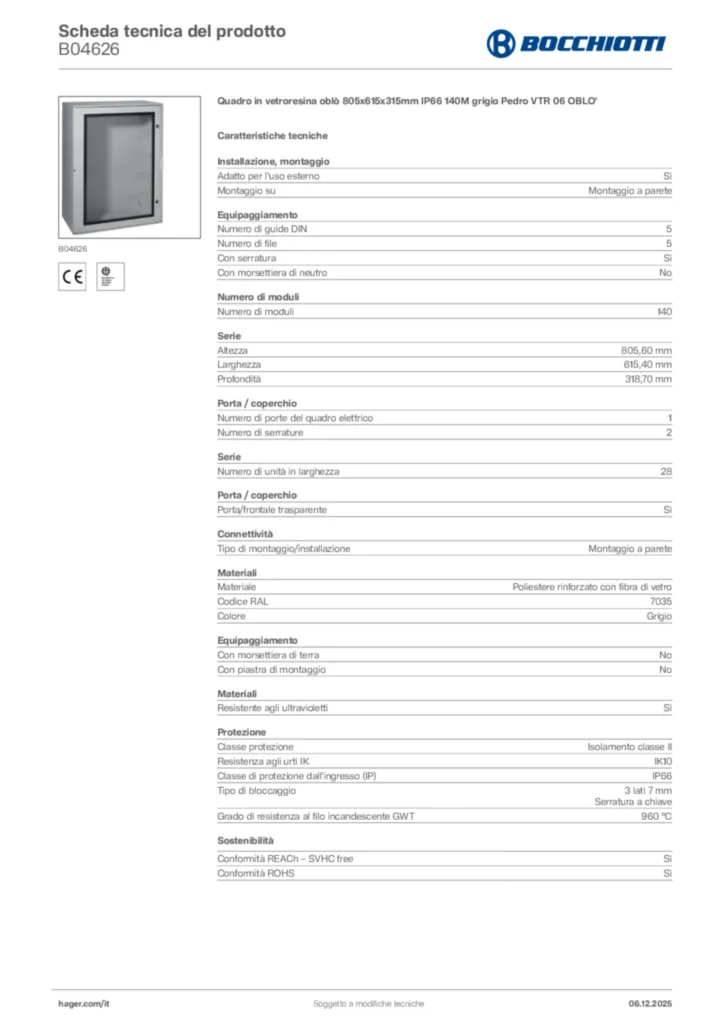

Bocchiotti Scheda tecnica del prodotto B04626
