Quadro in vetroresina cieco 650x430x210mm IP66 72M grigio Pedro VTR 04 CIECO B04604

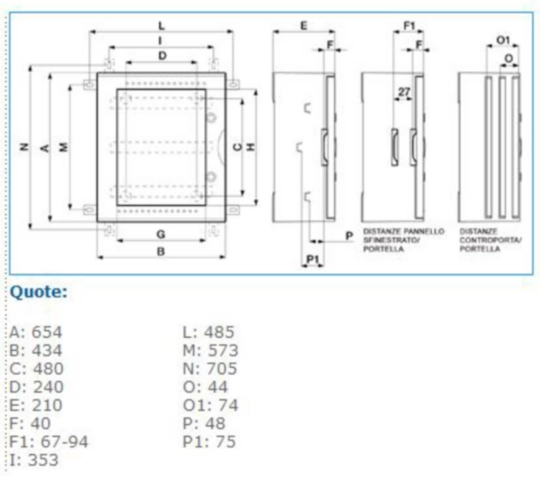

Quadro in vetroresina con porta cieca, misura 04, progettato per installazione a parete o su palo. Dimensioni: 650x430x210 mm, configurabile con piastra di fondo o fino a 72 moduli (18x4). Offre un'elevata protezione con grado IP66, resistenza agli impatti IK10 e ai raggi UV, permettendo applicazioni anche in ambienti gravosi. Dissipazione termica: fino a 122 W in base alla configurazione. Corrente nominale In 125 A, Icc max 10 kA. Dotato di 2 serrature.
EAN
8015892533743
Marca
Bocchiotti
Confezione
1 pezzo
Prezzo
414,25 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Pannelli sfinestrati / Kit per MCB / MCCB 1 accessori disponibili -
Pannelli ciechi 2 accessori disponibili -
Porta vetro / cieca 3 accessori disponibili -
Montanti 1 accessori disponibili -
Sistemi di chiusura 2 accessori disponibili -
altri accessori disponibili 12 altri accessori disponibili
Completa il tuo sistema
-
B04646
PC VTR 18 Pannello cieco per quadri Pedro GRIGIO
34,27 € / pezzo* -
B04697PC VTR 18 DOPPIO Pannello cieco doppio per quadri Pedro GRIGIO
63,93 € / pezzo*
-
B04589
PORTA CIECA VTR 04 Portella cieca - ricambio per quadri Pedro GRIGIO
207,94 € / pezzo* -
B04596PORTA CIECA VTR 04 Portella con oblò - ricambio per quadri Pedro GRIGIO
305,99 € / pezzo* -
B04633CP 04 Controporta per quadri Pedro GRIGIO
114,49 € / pezzo*
-
B04583FIAP 3-4 Kit di fissaggio a palo in ACCIAIO ZINCATO A CALDO per quadri Pedro
226,57 € / pezzo* -
B04669KIT STAFFE CAN Kit staffe canali per cablaggio per quadri Pedro
39,21 € / pezzo* -
B04680ST VTR Staffa doppio isolamento Acciaio Zincocromato per quadri Pedro
5,25 € / pezzo* -
B04688ST VTR INOX Staffa doppio isolamento Acciaio INOX AISI 304 per quadri Pedro
11,12 € / pezzo*
-
B05180COPRIMOD 6M GRI Coprimoduli per Centralini Pablo GRIGIO
1,19 € / pezzo*
-
B02827SUPP. GUIDA DIN 1 MOD Supporti per guida DIN Pepita GRIGIO
2,15 € / pezzo* -
B02828SUPP. GUIDA DIN 2 MOD Supporti per guida DIN Pepita GRIGIO
2,73 € / pezzo*
-
B04661GUIDA 18 Guida DIN 18 moduli in ACCIAIO per quadri Pedro
17,62 € / pezzo*
-
B04665CH TRI VTR Chiave triangolare per quadri Pedro
4,17 € / pezzo*

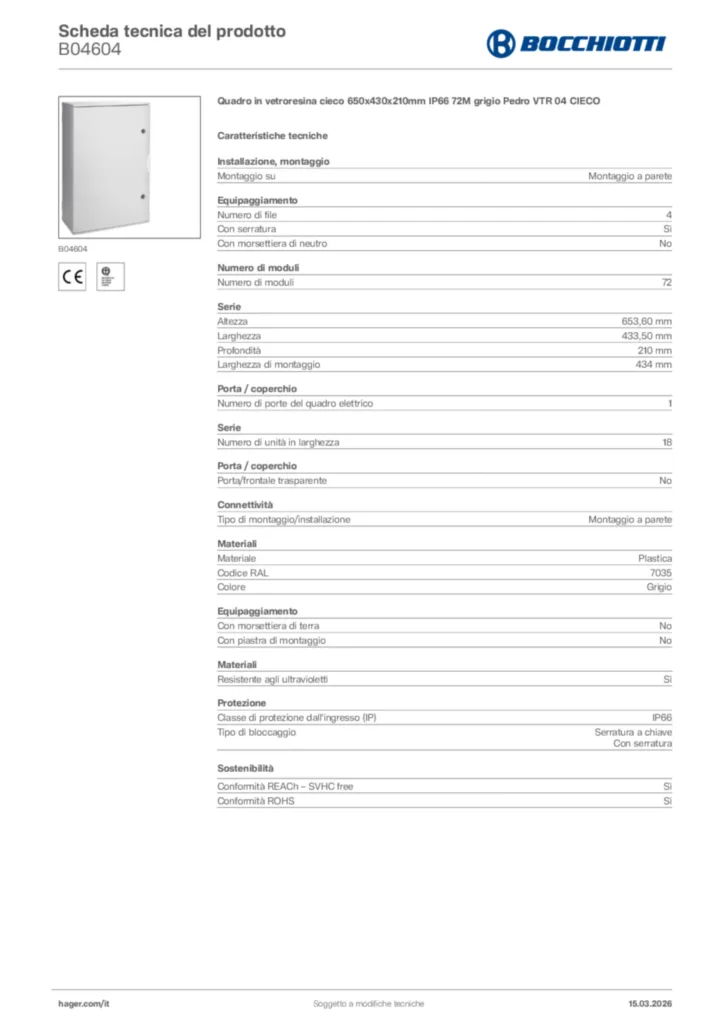

Proprietà tecniche
Installazione, montaggio
-
Montaggio suMontaggio a parete
Equipaggiamento
-
Numero di file4
-
Con serraturaSÌ
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli72
Serie
-
Altezza653,60 mm
-
Larghezza433,50 mm
-
Profondità210 mm
-
Larghezza di montaggio434 mm
-
Numero di unità in larghezza18
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Porta/frontale trasparenteNo
Connettività
-
Tipo di montaggio/installazioneMontaggio a parete
Materiali
-
MaterialePlastica
-
Codice RAL7035
-
ColoreGrigio
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe di protezione dall'ingresso (IP)IP66
-
Tipo di bloccaggioSerratura a chiave, Con serratura
Valore ambientale
