Quadro in vetroresina cieco 300x265x165mm IP66 grigio Pedro VTR 01 CIECO B04601
Quadro in vetroresina con porta cieca, misura 01, progettato per installazione a parete o su palo. Dimensioni: 300x265x165 mm, configurabile solo con piastra di fondo. Offre un'elevata protezione con grado IP66, resistenza agli impatti IK10 e ai raggi UV, permettendo applicazioni anche in ambienti gravosi. Dissipazione termica: fino a 34 W con piastra di fondo nella posizione più bassa. Corrente nominale In 125 A, Icc max 10 kA. Dotato di 1 serratura.
EAN
18015892046011
Marca
Bocchiotti
Confezione
1 pezzo
Prezzo
177,88 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Accessori per montaggio 3 accessori disponibili -
Chiave per quadro/armadio 1 accessori disponibili -
Sistemi di chiusura 2 accessori disponibili -
Porta vetro / cieca 2 accessori disponibili
Prodotti compatibili
-
Prodotto principale alternativo 2 accessori disponibili
Completa il tuo sistema
-
B04670Piastra di fondo in acciaio PF VTR 01 per quadri Pedro VTR 01
20,22 € / pezzo* -
B04690Piastra di fondo isolante PF VTR 01 ISOL per quadri Pedro VTR 01
27,78 € / pezzo*
Prodotto principale alternativo
Proprietà tecniche
Installazione, montaggio
-
Adatto per l'uso esternoSÌ
-
Montaggio suMontaggio a parete
Equipaggiamento
-
Numero di file0
-
Con serraturaSÌ
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Serie
-
Altezza302,80 mm
-
Larghezza264,70 mm
-
Profondità167 mm
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Numero di serrature1
-
Porta/frontale trasparenteNo
Connettività
-
Tipo di montaggio/installazioneMontaggio a parete
Materiali
-
MaterialePlastica
-
Codice RAL7035
-
ColoreGrigio
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK10
-
Classe di protezione dall'ingresso (IP)IP66
-
Tipo di bloccaggio3 lati 7 mm, Serratura a chiave
-
Grado di resistenza al filo incandescente GWT960 °C
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Product datasheet

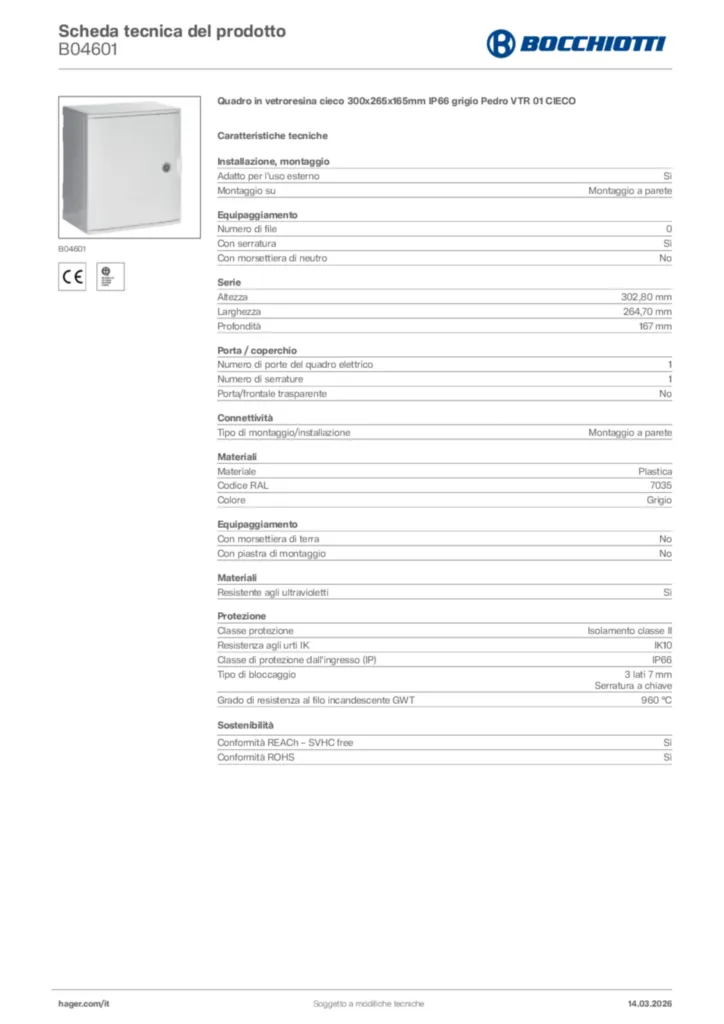

Bocchiotti Scheda tecnica del prodotto B04601
