ΕΝΔΟΔΑΠΕΔΙΟ ΚΟΥΤΙ 12ΣΤ ΒΑΘΟΣ ΚΑΛΥΜΜΑΤΟΣ 12mm 200x200mm ΓΚΡΙ VQ06127011
Τιμή
76,11 €
/ τμχ
Συνδεθείτε για να δημιουργήσετε μια λίστα προϊόντων
Πρέπει να είστε συνδεδεμένοι στο λογαριασμό σας στο myHager για να δημιουργήσετε λίστες προϊόντων
Ολοκληρώστε το συστημά σας
Απαραίτητα αξεσουάρ
GTVR300
ΑΝΤΑΠΤΟΡΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΜΗΧΑΝΙΣΜΏΝ GALLERY 45x45 6ΣΤ
9,65 €/ τμχ
Προαιρετικά αξεσουάρ
-
Εξαρτήματα αρθρωτών καναλιών 2 διαθέσιμα προϊόντα
Συμβατά προϊόντα
-
Κωδικοί 3 διαθέσιμα προϊόντα
Ολοκληρώστε το συστημά σας
-
FKA7011
ΑΝΤΑΠΤΟΡΑΣ ΣΥΝΔΕΣΗΣ ΑΡΘΡΩΤΟΥ ΚΑΝΑΛΙΟΥ ΔΑΠ. 83x20 1m
4,08 € / τμχ* -
FKA9005ΕΞΑΡΤΗΜΑ ΣΥΝΔΕΣΗΣ ΜΕ ΕΝΔΟΔΑΠΕΔΙΑ ΚΟΥΤΙΑ
4,08 € / τμχ*
Κωδικοί
Τεχνικές ιδιότητες
Αρχιτεκτονική
-
Με πλαίσιο προστασίας χαλιούΝαί
-
Με άνοιγμαΝαί
Διαστάσεις
-
Ενσωματωμένο βάθος84 mm
-
Ενσωματωμένο πλάτος200 mm
-
Ενσωματωμένο μήκος200 mm
-
Μήκος219 mm
-
Πλάτος219 mm
-
Πάχος εσοχής χαλιού12 mm
Ρύθμιση
-
Μέγεθος εγκατάστασης (ενδοδαπέδιες εγκαταστάσεις)Q06
Εγκατάσταση, τοποθέτηση
-
Κατάλληλο για χωνευτή τοποθέτηση στο δάπεδοΝαί
-
Κατάλληλο για εγκατάσταση από σκυρόδεμαΝαί
-
Κατάλληλο για εξωτερική χρήσηΟχι
-
Κατάλληλο για εγκατάσταση σε υπερυψωμένο δάπεδοΝαί
-
Κατάλληλο για υγρό καθάρισμαΟχι
Οδηγίες
-
Συντήρηση δαπέδουστεγνό καθάρισμα
Υλικά
-
ΥλικόΠολυαμίδιο (PA)
-
ΧρώμαIron grey
-
Κωδικός RAL7011
Κάλυμμα, πόρτα
-
Υλικό κάλυψηςΠολυαμίδιο (PA)
Συνθήκες χρήσης
-
Κάθετο φορτίο που εφαρμόζεται σε μεγάλη επιφάνεια (βαρύ φορτίο)5 kN
-
Κάθετο φορτίο που εφαρμόζεται σε μικρή επιφάνεια3 kN
Λειτουργίες
-
Κατάλληλο για κανάλι υποδαπέδιας τοποθέτησηςΝαί
Σχήμα
-
ΣχήμαΤετράγωνο
Κείμενο
-
Έξοδος καλωδίουΜε έξοδο καλωδίου στο κάλυμμα
Σύνδεση
-
Αριθμός εξαρτημάτων εισόδου καλωδίων1
-
Αριθμός υποδοχών SCHUKO6
Εξοπλισμός
-
Αριθμός ενσωματωμένων συσκευών6
-
Αριθμός κουτιών εξόδου2
Ασφάλεια
-
Κατηγορία προστασίας (IP)IP20
-
Αντοχή σε κρούση IKIK08
-
Κατηγορία προστασίας σε αχρησιμοποίητη κατάστασηIP30
Περιβαλλοντική αξία
Πιστοποιήσεις και έγγραφα
Λήψεις
-
Εικόνα προϊόντος
-
Product datasheet

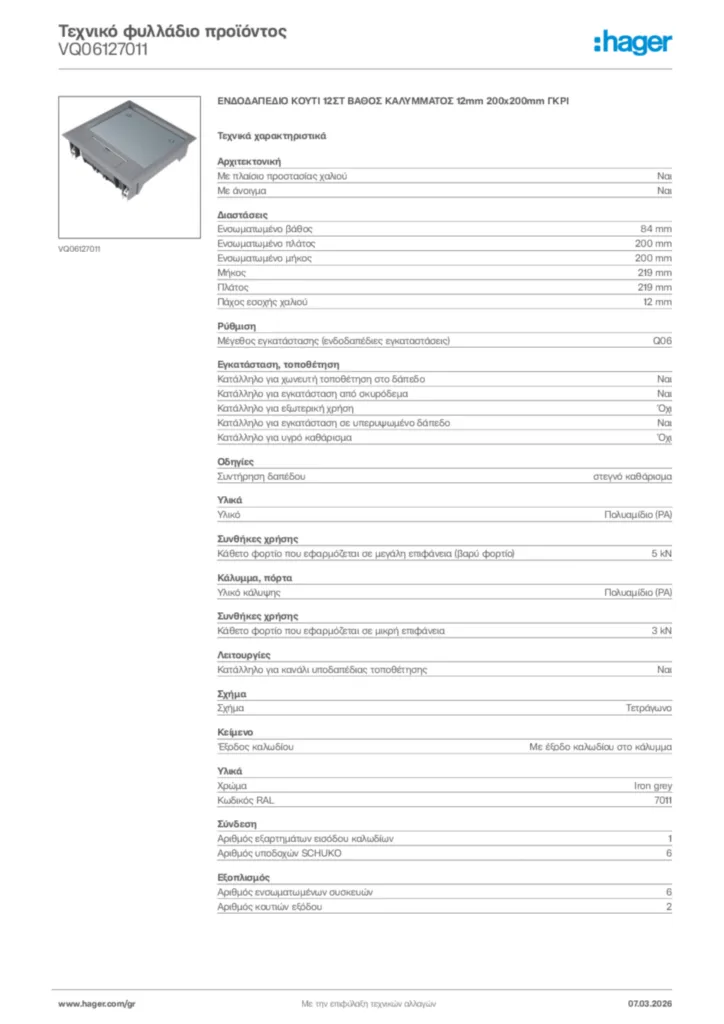

Hager Τεχνικό φυλλάδιο προϊόντος VQ06127011
