EAN

3250614312229

Συσκευασία

12 τμχ

Αυτόματες ασφάλειες

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 1P+N 6Α 1M MKN506

Τιμή

19,69 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Περισσότερα προϊόντα

Καλύμματα μπαρών 1 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 2 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία υπέρτασης 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

6 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA
Ονομαστικό ρεύμα στους -15 °C

7,30 A
Ονομαστικό ρεύμα στους -10 °C

7,20 A
Ονομαστικό ρεύμα στους -5 °C

7,10 A
Ονομαστικό ρεύμα στους 0°C

6,90 A
Ονομαστικό ρεύμα στους 5 °C

6,80 A
Ονομαστικό ρεύμα στους 10 °C

6,60 A
Ονομαστικό ρεύμα στους 15 °C

6,50 A
Ονομαστικό ρεύμα στους 20°C

6,30 A
Ονομαστικό ρεύμα στους 25 °C

6,20 A
Ονομαστικό ρεύμα στους 30 °C

6 A
Ονομαστικό ρεύμα στους 35 °C

5,90 A
Ονομαστικό ρεύμα στους 40°C

5,80 A
Ονομαστικό ρεύμα στους 45°C

5,60 A
Ονομαστικό ρεύμα στους 50°C

5,50 A
Ονομαστικό ρεύμα στους 55 °C

5,40 A
Ονομαστικό ρεύμα στους 60 °C

5,20 A
Ονομαστικό ρεύμα στους 65 °C

5,10 A
Ονομαστικό ρεύμα στους 70 °C

4,90 A

Πόλοι

1P+N
Καμπύλη

B

Αριθμός στοιχείων

1

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

1,90 - 1,90 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

1,90 - 1,90 Nm
Ονομαστική ροπή σύσφιξης

1,90 - 1,90 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Ονομαστική τάση λειτουργίας Ue

230 - 240 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²

Κατηγορία προστασίας (IP)

IP20

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

1,80 W

Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά
Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ύψος

84,70 mm
Πλάτος

17,50 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration MKN506

PDF

RoHS report MKN506

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος MKN506
Φύλλο δεδομένων προϊόντος

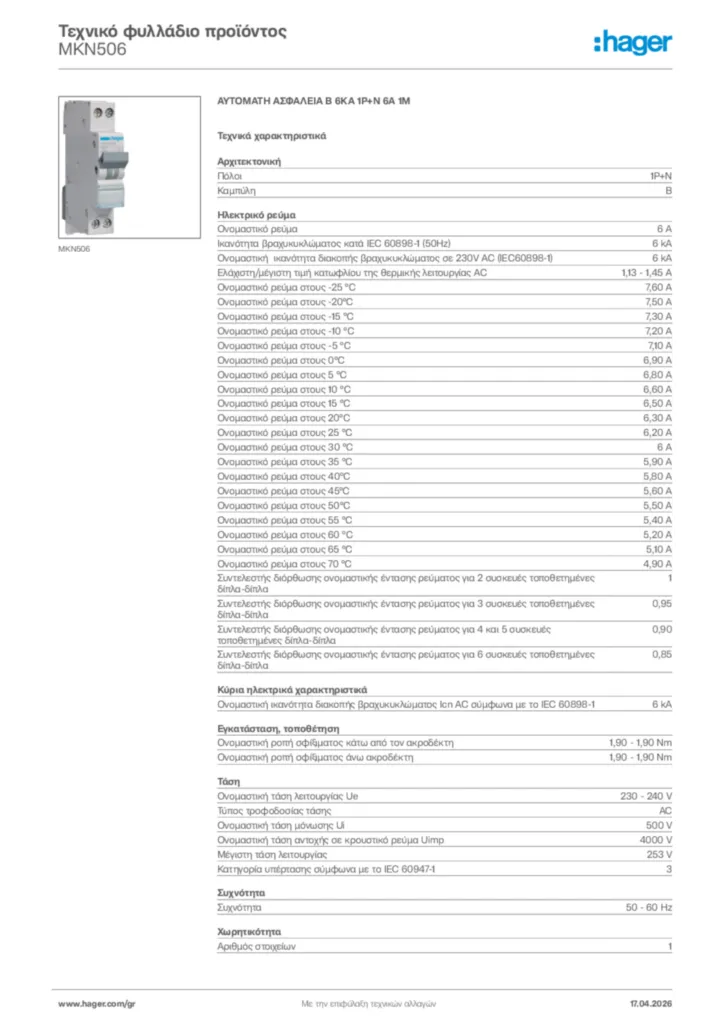

Hager Τεχνικό φυλλάδιο προϊόντος MKN506

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 1P+N 6Α 1M

PDF
Declaration of conformity

Declaration

Declaration of conformity International 2022-12-06

PDF

333,47 kB

Περισσότερα τεκμηρίωση
