Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ 10KA D 1X4A NDN104A

EAN

3250614618901

Συσκευασία

12 τμχ

Τιμή

21,82 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

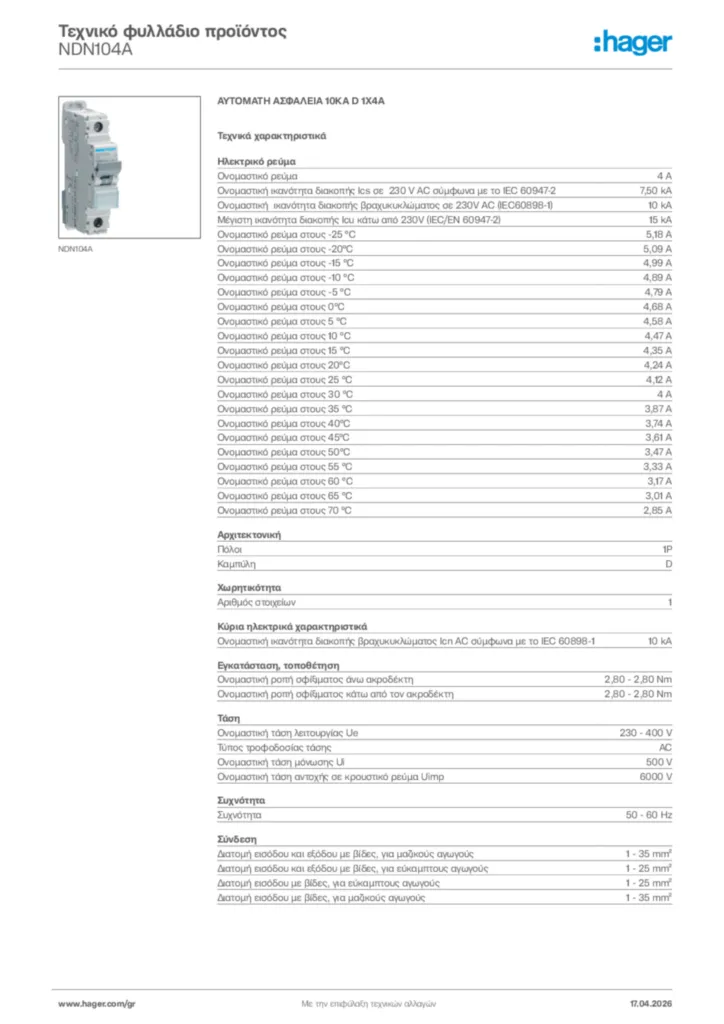

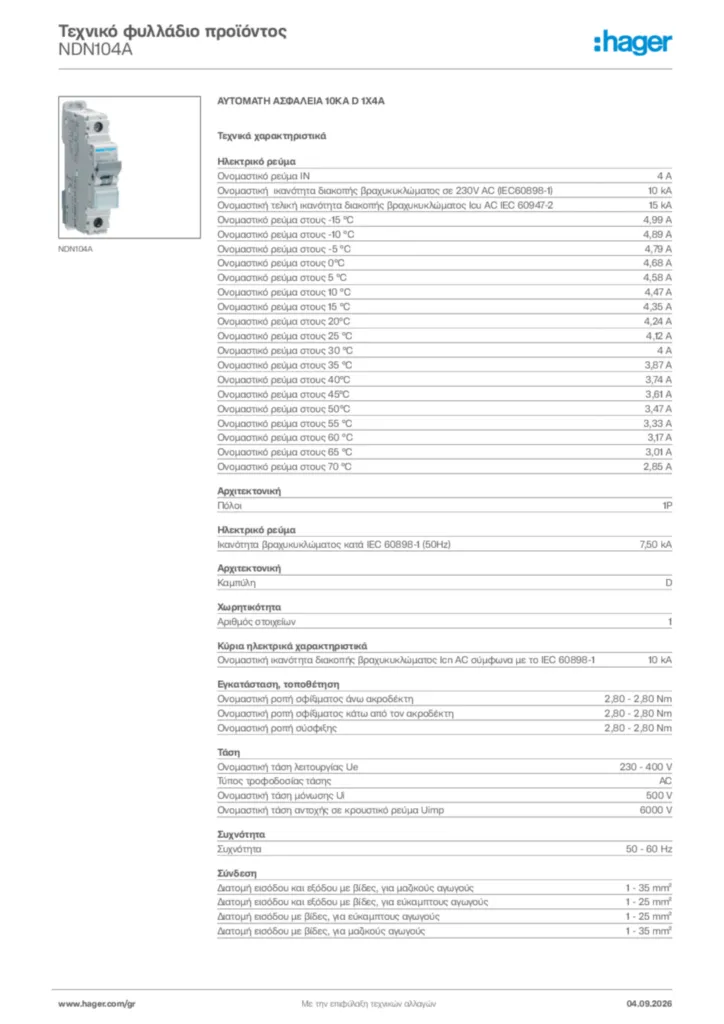

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Πηνία υπέρτασης 1 διαθέσιμα προϊόντα
Μοτέρ τηλεχειρισμού και αυτόματης επαναφοράς 1 διαθέσιμα προϊόντα
Δείτε περισσότερα 5 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

4 A
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 230 V σύμφωνα με το IEC 60947-2

7,50 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

10 kA
Ονομαστικό ρεύμα στους -25°C

5,18 A
Ονομαστικό ρεύμα στους -20°C

5,09 A
Ονομαστικό ρεύμα στους -15°C

4,99 A
Ονομαστικό ρεύμα στους -10°C

4,89 A
Ονομαστικό ρεύμα στους -5°C

4,79 A
Ονομαστικό ρεύμα στους 0°C

4,68 A
Ονομαστικό ρεύμα στους 5°C

4,58 A
Ονομαστικό ρεύμα στους 10°C

4,47 A
Ονομαστικό ρεύμα στους 15°C

4,35 A
Ονομαστικό ρεύμα στους 20°C

4,24 A
Ονομαστικό ρεύμα στους 25°C

4,12 A
Ονομαστικό ρεύμα στους 30°C

4 A
Ονομαστικό ρεύμα στους 35°C

3,87 A
Ονομαστικό ρεύμα στους 40°C

3,74 A
Ονομαστικό ρεύμα στους 45°C

3,61 A
Ονομαστικό ρεύμα στους 50°C

3,47 A
Ονομαστικό ρεύμα στους 55°C

3,33 A
Ονομαστικό ρεύμα στους 60 °C

3,17 A
Ονομαστικό ρεύμα στους 65°C

3,01 A
Ονομαστικό ρεύμα στους 70°C

2,85 A

Πόλοι

1P
Καμπύλη

D

Αριθμός στοιχείων

1

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

10 kA
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm

Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Κατηγορία προστασίας (IP)

IP20

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

2,62 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

4.000
Αριθμός μηχανικών λειτουργιών

20.000

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

17,50 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί
