EAN

3250613136536

Συσκευασία

1 τμχ

Αυτόματοι διακόπτες ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 3P 63Α HDA063L

Τιμή

133,94 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Χεριστήρια για αυτόματους διακόπτες ισχύος 2 διαθέσιμα προϊόντα
Τύπου A-HI για σειρές x160 και x250 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 3 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

63 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

18 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

18 kA
Ονομαστικό ρεύμα στους 0°C σύμφωνα με IEC 60947

76,40 A
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

76,40 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

74,90 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

73,30 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

71,70 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

70 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

68,30 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

66,60 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

64,80 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

63 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

61,10 A
Ονομαστικό ρεύμα στους 5°C σύμφωνα με IEC 60947

74,90 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

59,10 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

57,10 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

55 A

Αριθμός πόλων

3
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Χωρίς ουδέτερο

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Συχνότητα

50 - 60 Hz

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

690 V

Μονάδα ενεργοποίησης

TM F/F

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

21,30 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP4X

Εύκαμπτος αγωγός διατομής

4 - 70 mm²
Διατομή άκαμπτου αγωγού

4 - 95 mm²

Θέση τοποθέτησης/σύνδεσης

Εμπρός

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ρύθμιση θερμικής προστασίας xIN

1, 1

Ύψος

130 mm
Πλάτος

75 mm
Βάθος

68 mm

Κατάλληλο για ράγα DIN

Ναί

Χρόνος ενεργοποίησης μαγνητικής προστασίας

0 - 0 ms

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Πιστοποιήσεις και έγγραφα

PEP - Moulded Case Circuit Breaker h3 x160 TM ADJ 3P3D 100A 18kA CTC (English)

PDF

14,81 MB

Hager REACH declaration HDA063L

PDF

RoHS report HDA063L

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HDA063L

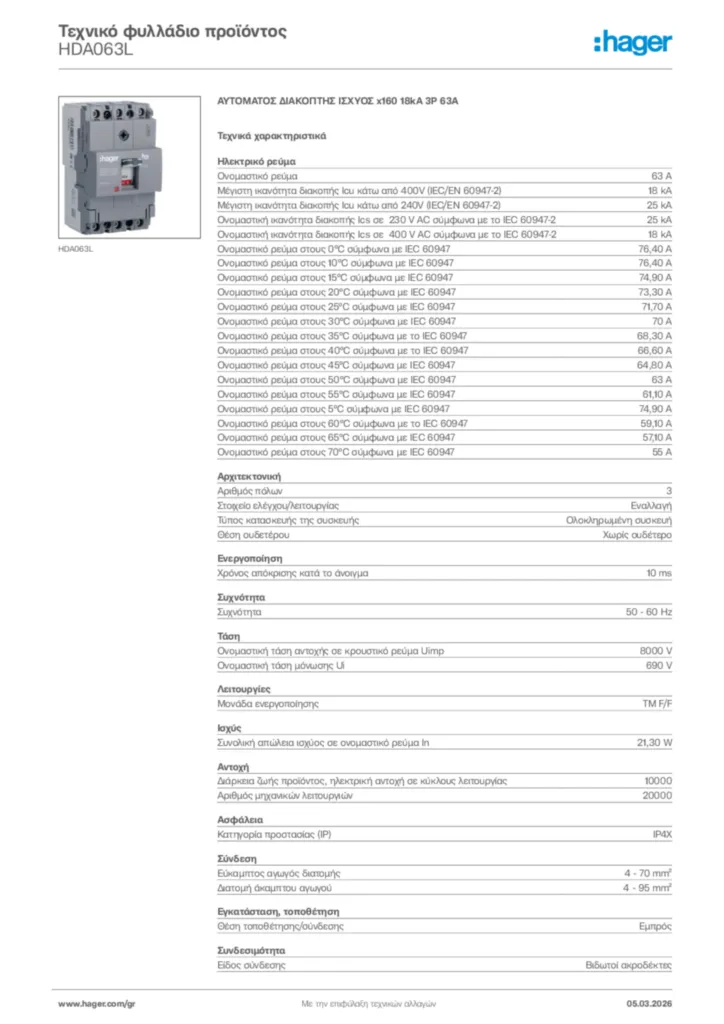

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος HDA063L

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 3P 63Α

PDF
Installation manual

Installation manual International 2021-06-07

PDF

8,51 MB
Declaration of conformity

Declaration of conformity en-GB 2025-03-20

PDF

430,96 kB

Declaration of conformity en-GB 2025-03-20

PDF

435,49 kB

Περισσότερα τεκμηρίωση
