Υλικά προστασίας ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 3P 160Α HDA160L

EAN

3250613136611

Συσκευασία

1 τμχ

Τιμή

245,10 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Χεριστήρια για αυτόματους διακόπτες ισχύος 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Τύπου A-HI για σειρές x160 και x250 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 3 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

160 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

18 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

18 kA
Ονομαστικό ρεύμα στους 0°C σύμφωνα με IEC 60947

187,20 A
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

187,20 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

184 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

180,70 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

177,40 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

174,10 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

170,70 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

167,20 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

163,60 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

156,20 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

152,40 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

148,50 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

144,40 A

Αριθμός πόλων

3
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Χωρίς ουδέτερο

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Συχνότητα

50 - 60 Hz

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

690 V

Μονάδα ενεργοποίησης

TM F/F

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

43,80 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP4X

Εύκαμπτος αγωγός διατομής

4 - 70 mm²
Διατομή άκαμπτου αγωγού

4 - 95 mm²

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ρύθμιση θερμικής προστασίας xIN

1, 1

Ύψος

130 mm
Πλάτος

75 mm
Βάθος

68 mm

Κατάλληλο για ράγα DIN

Ναί

Ονομαστική ροπή σύσφιξης

6 - 6 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

6 - 6 Nm
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

6 - 6 Nm

Χρόνος ενεργοποίησης μαγνητικής προστασίας

0 - 0 ms

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Σύμφωνο με REACh - Χωρίς SVHC Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-07-25

PDF

14,81 MB

Hager REACH declaration HDA160L

PDF

RoHS report HDA160L

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HDA160L

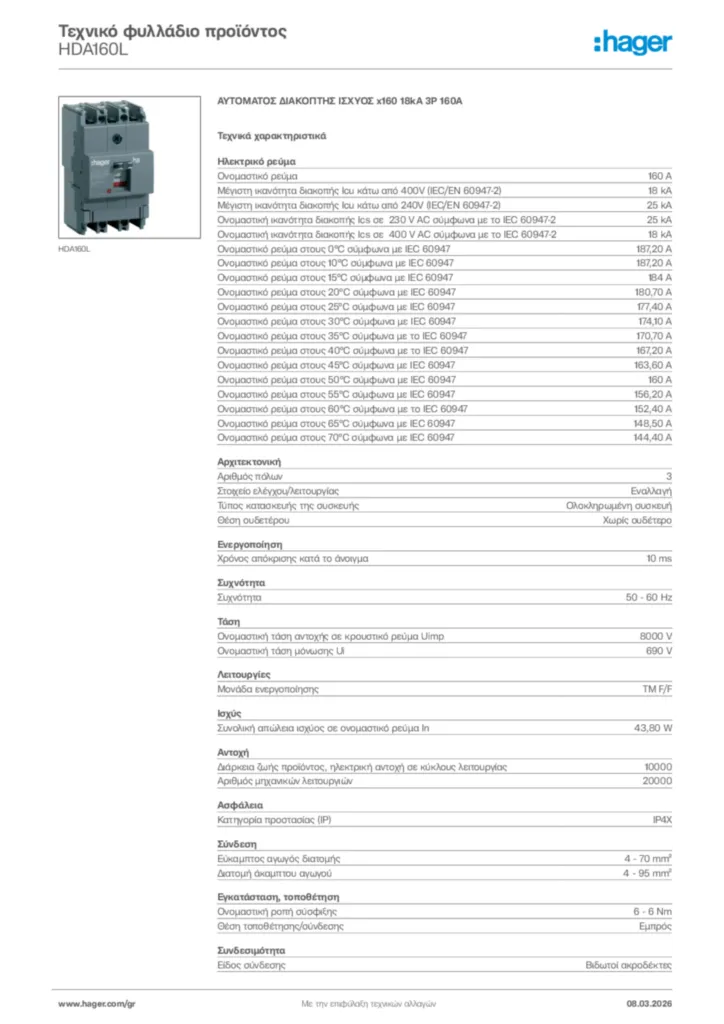

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος HDA160L

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 3P 160Α

PDF
Installation manual

Installation manual International 2021-06-07

PDF

8,51 MB
Declaration of conformity

Declaration of conformity en-GB 2025-03-20

PDF

430,96 kB

Declaration of conformity en-GB 2025-03-20

PDF

435,49 kB

Περισσότερα τεκμηρίωση
