EAN

3250613136505

Συσκευασία

1 τμχ

Αυτόματοι διακόπτες ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 4P 40Α HDA041L

Τιμή

168,98 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Χεριστήρια για αυτόματους διακόπτες ισχύος 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Τύπου A-HI για σειρές x160 και x250 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 3 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

40 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

18 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

25 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

18 kA
Ονομαστικό ρεύμα στους 0°C σύμφωνα με IEC 60947

49,50 A
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

49,50 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

48,40 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

47,30 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

46,10 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

45 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

43,80 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

42,50 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

41,30 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

40 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

38,60 A
Ονομαστικό ρεύμα στους 5°C σύμφωνα με IEC 60947

48,40 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

37,20 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

35,70 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

34,20 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Συχνότητα

50 - 60 Hz

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

690 V

Μονάδα ενεργοποίησης

TM F/F

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

11 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP4X

Εύκαμπτος αγωγός διατομής

4 - 70 mm²
Διατομή άκαμπτου αγωγού

4 - 95 mm²

Θέση τοποθέτησης/σύνδεσης

Εμπρός

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ρύθμιση θερμικής προστασίας xIN

1, 1

Ύψος

130 mm
Πλάτος

100 mm
Βάθος

68 mm

Κατάλληλο για ράγα DIN

Ναί

Χρόνος ενεργοποίησης μαγνητικής προστασίας

0 - 0 ms

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Πιστοποιήσεις και έγγραφα

PEP - Moulded Case Circuit Breaker h3 x160 TM ADJ 3P3D 100A 18kA CTC (English)

PDF

14,81 MB

REACH declaration HDA041L

PDF

RoHS report HDA041L

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HDA041L
Product datasheet

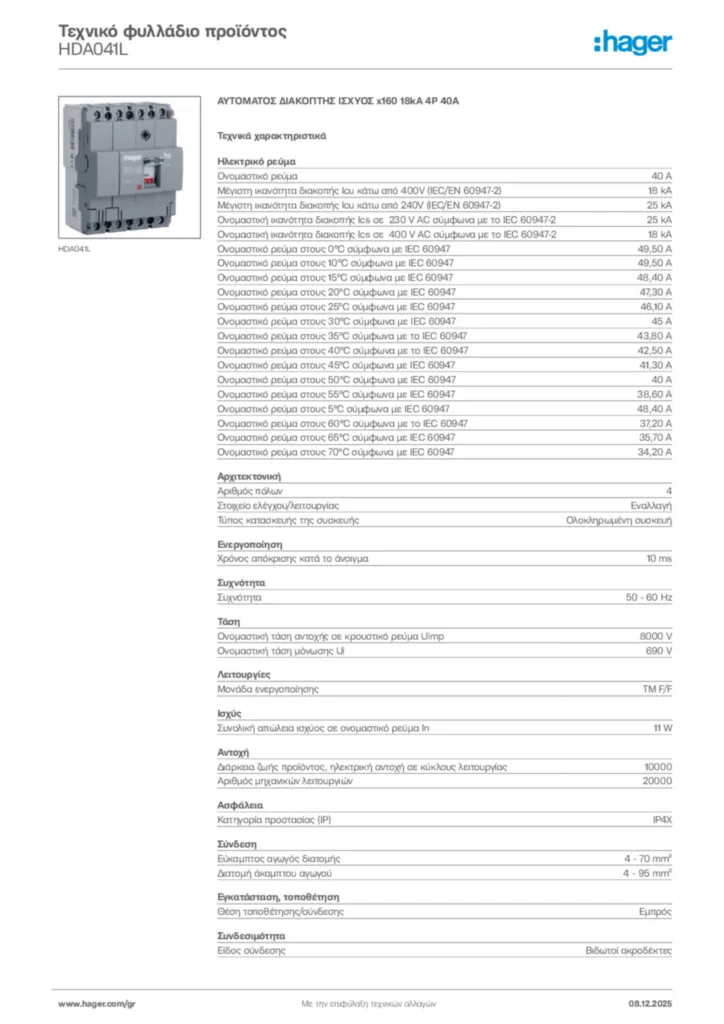

Hager Τεχνικό φυλλάδιο προϊόντος HDA041L

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ x160 18kA 4P 40Α

PDF
Installation manual

Installation manual International 2021-06-07

PDF

8,51 MB
Declaration of conformity

Declaration of conformity en-GB 2025-03-20

PDF

430,96 kB

Declaration of conformity en-GB 2025-03-20

PDF

435,49 kB

Περισσότερα τεκμηρίωση
