ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ X160 ΣΤΑΘ. Θ-Μ 18ΚΑ 4Ρ 25Α HDA026L

Name: HDA026L
Brand: Hager
SKU: HDA026L

EAN

3250613136468

Συσκευασία

1 τμχ

Προϊόν σε διαδικασία απόσυρσης: επικοινωνήστε με τον ηλεκτρολογικό σας χονδρέμπορο για διαθεσιμότητα

Αξεσουάρ
Τεχνικές ιδιότητες
Τεκμηρίωση

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Χεριστήρια για αυτόματους διακόπτες ισχύος 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Τύπου A-HI για σειρές x160 και x250 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 3 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

25 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

18 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

25 kA
Ονομαστικό ρεύμα στους 0°C σύμφωνα με IEC 60947

29,30 A
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

28,30 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

27,70 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

27,20 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

26,70 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

26,10 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

25,50 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

25 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

24,40 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

23,70 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

23,10 A
Ονομαστικό ρεύμα στους 5°C σύμφωνα με IEC 60947

28,80 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

22,50 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

21,80 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

21,10 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Συχνότητα

50 - 60 Hz

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

690 V

Μονάδα ενεργοποίησης

TM F/F

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

13,70 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP4X

Εύκαμπτος αγωγός διατομής

4 - 70 mm²
Διατομή άκαμπτου αγωγού

4 - 95 mm²

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ρύθμιση θερμικής προστασίας xIN

1, 1
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

0 - 0 A

Κατάλληλο για ράγα DIN

Ναί

Ονομαστική ροπή σύσφιξης

6 - 6 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Χρόνος ενεργοποίησης μαγνητικής προστασίας

0 - 0 ms

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HDA026L

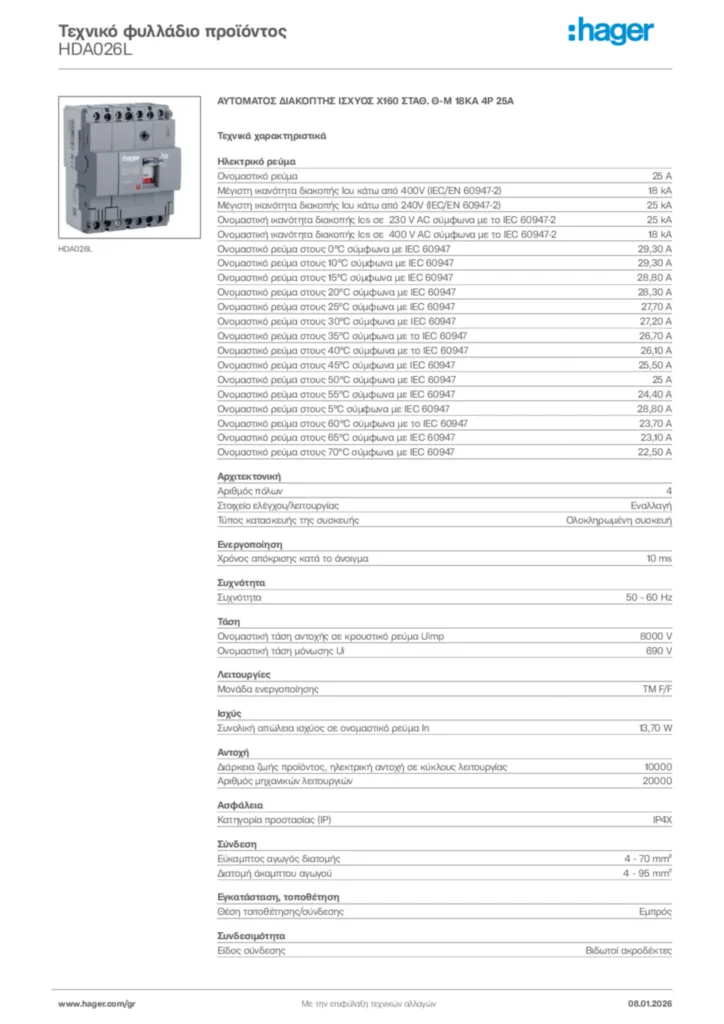

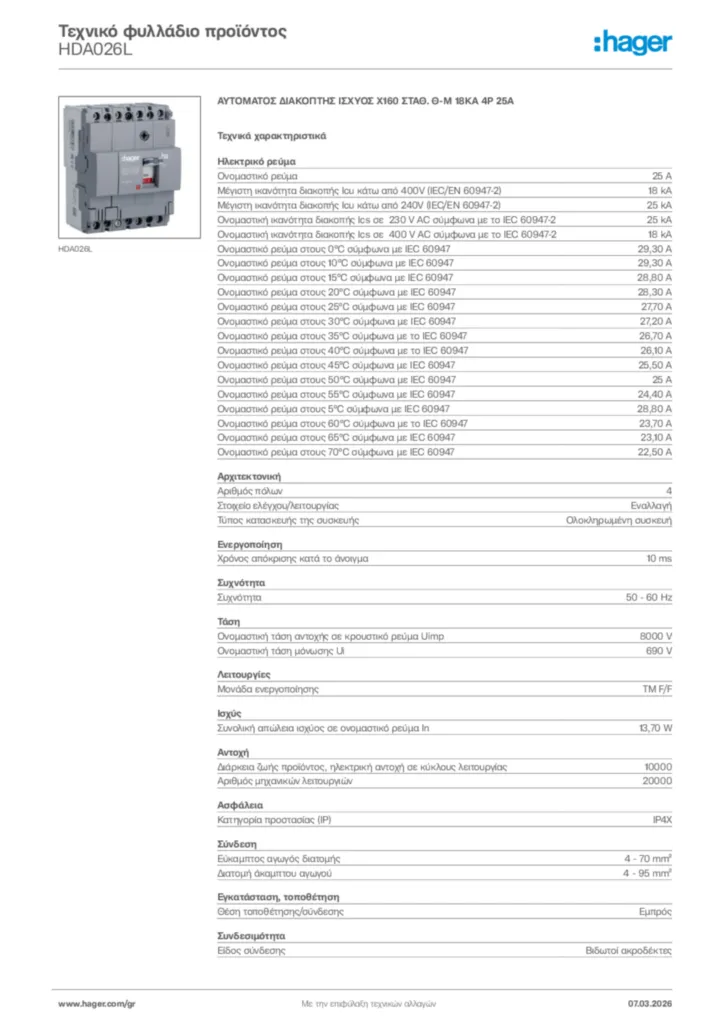

Product datasheet
