EAN

3250611620815

Συσκευασία

1 τμχ

Ρελέ διαρροής

ΡΕΛΕ ΔΙΑΡΡΟΗΣ ΤΥΠΟΥ Α 300mA 4X80Α CFA680D

Τιμή

302,65 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Εξαρτήματα κλειδώματως και μανδάλωσης 2 διαθέσιμα προϊόντα
Διαχωριστικά φάσεων διακοπτών ισχύυος 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία υπέρτασης 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

3P+N

Ονομαστικό ρεύμα

80 A
Ονομαστικό ρεύμα διαρροής Idn

300 mA
Τελική ικανότητα διακοπής Idm

1,25 kA
Ονομαστικό ρεύμα βραχυκύκλωσης υπό όρους Inc σύμφωνα με το πρότυπο EN 61008-1

10 kA
Ονομαστικό ρεύμα στους -25 °C

80 A
Ονομαστικό ρεύμα στους -20°C

80 A
Ονομαστικό ρεύμα στους -15 °C

80 A
Ονομαστικό ρεύμα στους -10 °C

80 A
Ονομαστικό ρεύμα στους -5 °C

80 A
Ονομαστικό ρεύμα στους 0°C

80 A
Ονομαστικό ρεύμα στους 5 °C

80 A
Ονομαστικό ρεύμα στους 10 °C

80 A
Ονομαστικό ρεύμα στους 15 °C

80 A
Ονομαστικό ρεύμα στους 20°C

80 A
Ονομαστικό ρεύμα στους 25 °C

80 A
Ονομαστικό ρεύμα στους 30 °C

80 A
Ονομαστικό ρεύμα στους 35 °C

80 A
Ονομαστικό ρεύμα στους 40°C

80 A
Ονομαστικό ρεύμα στους 45°C

80 A
Ονομαστικό ρεύμα στους 50°C

80 A
Ονομαστικό ρεύμα στους 55 °C

80 A
Ονομαστικό ρεύμα στους 60 °C

80 A
Ονομαστικό ρεύμα στους 65 °C

80 A
Ονομαστικό ρεύμα στους 70 °C

80 A

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

3,60 - 3,60 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

3,60 - 3,60 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών

Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Τιμή διηλεκτρικής αντοχής της συχνότητας ισχύος

2 kV
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Ονομαστική τάση αντοχής σε κρουστικές τάσεις Uimp IEC 60947-3

6.000 V
Μέγιστη τάση λειτουργίας

440 V

Συχνότητα

50 - 60 Hz

Αριθμός στοιχείων

4

Κατάλληλο για ράγα DIN

Ναί

Κατηγορία προστασίας (IP)

IP20

Διατομή εξόδου με βίδες, για μαζικούς αγωγούς

1 - 50 mm²
Διατομή εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 35 mm²

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

15,80 W

Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m
Θερμοκρασία λειτουργίας

-25 - 70 °C

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

20.000

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

85 mm
Πλάτος

72 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-07-23

PDF

23,23 MB

Hager REACH declaration CFA680D

PDF

Hager RoHS report CFA680D

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος CFA680D

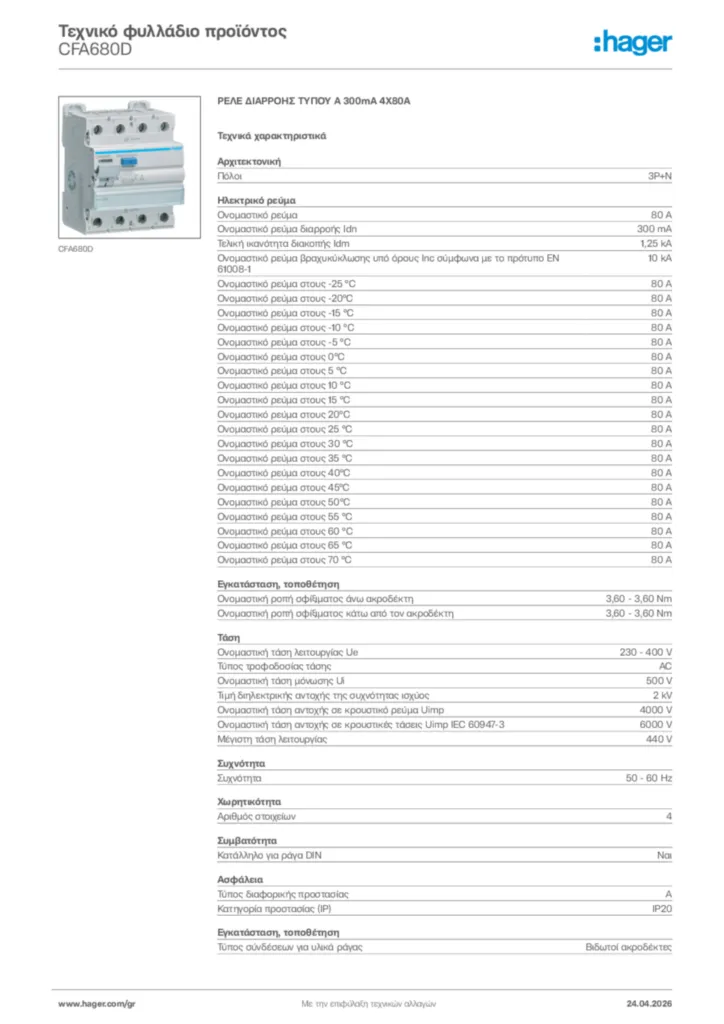

Product datasheet
